Húzza ki a vezetéket a terminálról "–" akkumulátor. Az első henger dugattyújának beállítása a felső holtpont helyzetébe (TDC) a kompressziós löketre azért van szükség, hogy a vezérműtengely hajtószíj eltávolításával kapcsolatos munkák során ne zavarják a szelep időzítésének felszerelését. Állítsa a TDC-t a vezérműtengely lánckerekén lévő jelekre. A lendkeréken, a generátor hajtótárcsán vagy a főtengely fogastárcsán lévő jelzések szerint történő beépítéskor az 1. vagy 2. henger dugattyúja lehet ebben a helyzetben. Ezután feltétlenül ellenőrizze, hogy a lendkeréken, a generátor hajtótárcsáján vagy a főtengely fogastárcsáján lévő jelölések megegyeznek-e (ha a generátor hajtótárcsáját eltávolítják). Ha ugyanakkor a lendkeréken vagy a főtengely szíjtárcsán lévő jelek nem egyeznek, az azt jelenti, hogy megsértették a szelep időzítésének felszerelését (Az 1. henger dugattyúja nincs TDC-re állítva). Ebben az esetben el kell távolítani a vezérműtengely hajtószíját, és el kell forgatni a főtengelyt, amíg a jelek egy vonalba nem kerülnek.
A TDC jelek elhelyezkedése
![](https://www.vazbook.ru/img/vaz_1111/1739.jpg)

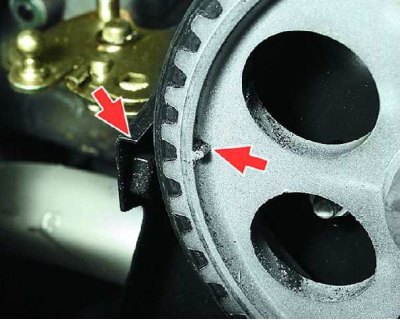

A vezérműtengely szíjtárcsán - párkány; a vezérműtengely hajtószíj hátlapján - bajusz.
![](https://www.vazbook.ru/img/vaz_1111/1740.jpg)

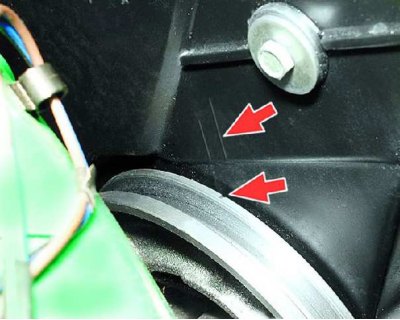

A generátor hajtótárcsáján egy horony található; a vezérműtengely elülső burkolatán - egy hosszú kiemelkedés (eltávolított generátor hajtószíj). A közelben található rövid kiemelkedés a gyújtási nyomaték beállítására szolgál.
![](https://www.vazbook.ru/img/vaz_1111/1741.jpg)

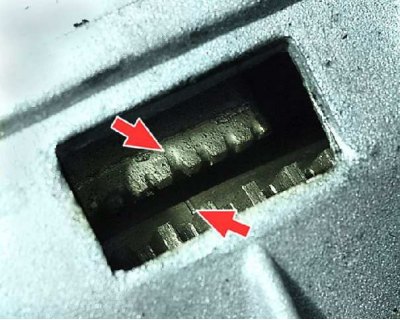

A lendkeréken - kockázat; a főtengely hátsó olajtömítés tartó skáláján - középső kivágás (távolítsa el a gumidugót).
![](https://www.vazbook.ru/img/vaz_1111/1742.jpg)

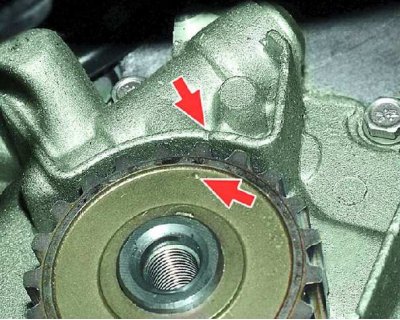

A főtengely fogaskerék tárcsáján - egy pont; az olajszivattyú fedelén - egy háromszög alakú kivágás. Ezek a jelek csak akkor láthatók, ha a generátor hajtótárcsáját eltávolítják.
![](https://www.vazbook.ru/img/vaz_1111/1743.jpg)

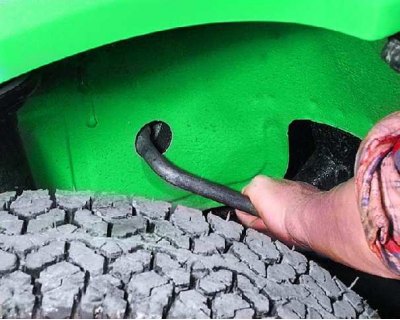

1. Forgassa el a forgattyús tengelyt ballonkulccsal a generátor hajtótárcsáját rögzítő csavaron a jobb keréknyílásban lévő lyukon keresztül (a tengely könnyebb elfordítása érdekében kicsavarhatja a gyújtógyertyákat) szóval hogy...
![](https://www.vazbook.ru/img/vaz_1111/1744.jpg)

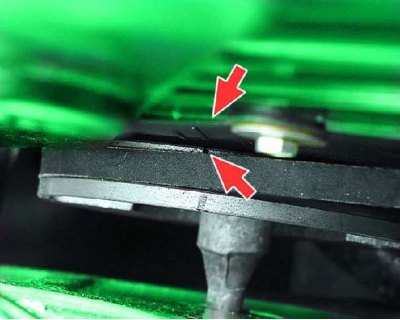

2.... jelek a generátor hajtótárcsáján és a vezérműtengely-hajtás elülső burkolatán (hosszú jel) egyezett.
![](https://www.vazbook.ru/img/vaz_1111/1745.jpg)

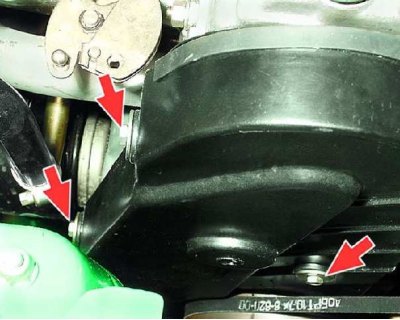

3. Távolítsa el a vezérműtengely hajtószíj első fedelét rögzítő három csavart.
![](https://www.vazbook.ru/img/vaz_1111/1746.jpg)

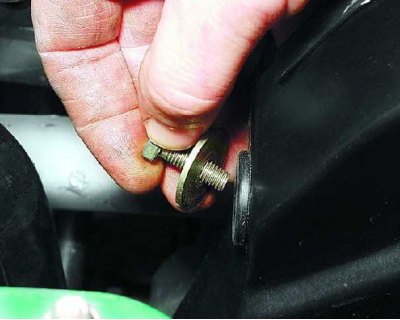

4. Távolítsa el a csavarokat a lapos alátétekkel együtt.
![](https://www.vazbook.ru/img/vaz_1111/1747.jpg)

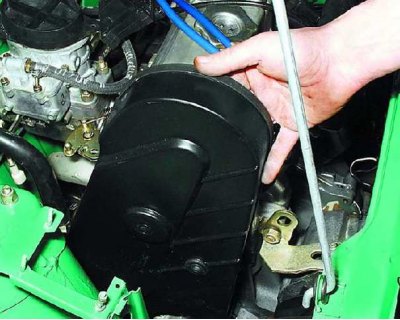

5. Távolítsa el az előlapot.
![](https://www.vazbook.ru/img/vaz_1111/1748.jpg)
6. Ellenőrizze a vezérműtengely szíjtárcsán és a vezérműtengely hajtószíj hátsó burkolatán lévő jelek igazítását.
![](https://www.vazbook.ru/img/vaz_1111/1749.jpg)

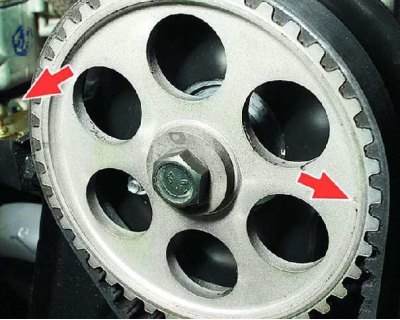

7. Ha a szíjtárcsán lévő jel a hátsó burkolaton lévő jelzéssel ellentétes oldalon van, akkor a második henger dugattyúja a TDC-n van. Forgassa el a főtengelyt egy fordulattal.
