Садржај: Уклањање ↓ Инсталација ↓
Упозорење! Пре почетка рада прочитајте безбедносна правила за рад са системом за напајање (види "Мере предострожности за одржавање и поправку система напајања").
Уклањање
1. Ослободите притисак у цеви за гориво (погледајте "Цијев за гориво - растерећење притиска").
Пажња! Притисак из цеви за гориво треба ослободити чак и ако возило није коришћено дуже време. Након ослобађања притиска, мала количина горива остаје у цевоводима за гориво.
2. Уклоните прашину накупљену на модулу горива.
3. Нанесите продорно мазиво на клинове и навртке.

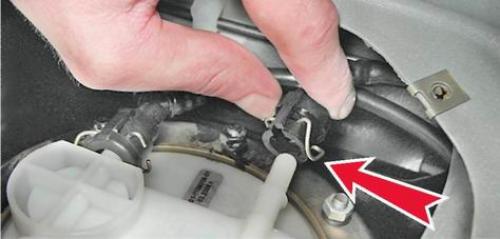

4. Притиском на држач опруге одвојите врх цеви за довод горива од излазне (притиске) цеви модула за гориво.

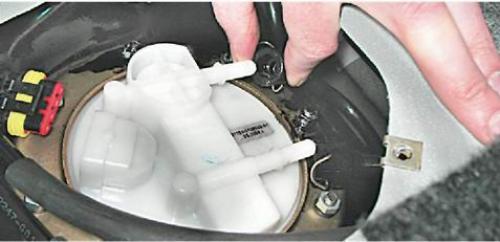

5. Слично, одвојите врх цеви за гориво од улазне (одводне) цеви модула за гориво.

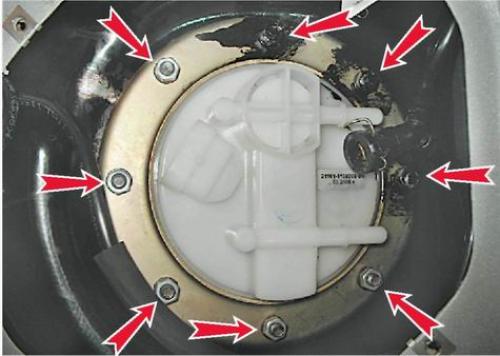

6. Са насадним кључем за 10 мм одврнемо осам матица које причвршћују стезни прстен модула горива. Испод матица су постављене опружне подлошке.
7. Уклоните потисни прстен модула горива.
8. Испод њега су постављени одстојни прстен и гумена заптивка. Заменимо оштећену заптивну заптивку.
9. Уклоните модул горива из резервоара.
Упозорење! Приликом уклањања модула горива, немојте савијати полугу сензора индикатора нивоа горива. Да бисте то урадили, лагано нагните модул и пажљиво уклоните пловак из отвора резервоара.
Веза између модула за гориво и резервоара је заптивена гуменом заптивком
10 Сипајте бензин из кућишта модула за гориво у посуду капацитета око 1 литар.
Инсталација
1. Инсталирајте модул горива обрнутим редоследом.

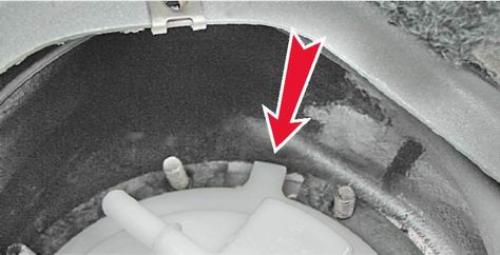

Упозорење! Када инсталирате модул у резервоар, уверите се да избочина на његовом поклопцу одговара изрезу у одстојном прстену.
Т-прикључак за гориво мора бити повезан са улазном цеви модула за гориво. Ако гориво цури, замените заптивне прстенове у прикључцима који цуре.
2. Након повезивања водова за гориво и конектора ожичења, укључите паљење на 5 секунди и проверите затегнутост прикључака.
