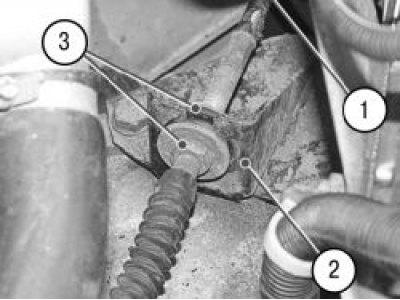

Положај погона за отпуштање квачила и његове јединице за подешавање у моторном простору: 1 – кућиште кабла погона квачила; 2 – држач за монтажу шкољке трупа; 3 – матице за подешавање
Ход педале се подешава променом дужине омотача 1 (сл. 5.4) сајле између држача 2 на мењачу и обруча у предњем штитнику помоћу матица за подешавање 3.
Како се дужина шкољке повећава, ход педале се повећава, а како се смањује, смањује се.
Напомена.
Приликом затезања матице за подешавање 1, дужина шкољке се смањује. Приликом затезања матице за подешавање 2, дужина шкољке се повећава.

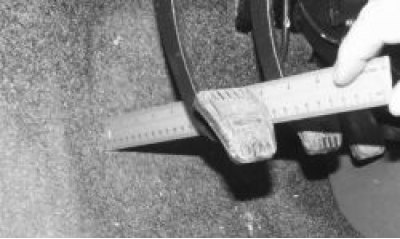

1. Измерите укупан ход педале квачила. Да бисте то урадили, притисните педалу у подну простирку и поставите лењир.

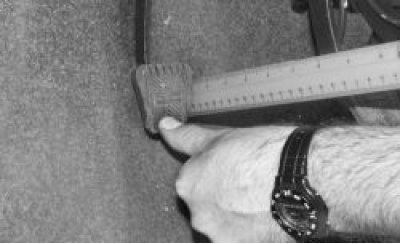

2. Отпустите педалу и измерите њен пуни ход на средини јастучића педале. Ако пуни ход педале није у оквиру спецификације, подесите ход педале.

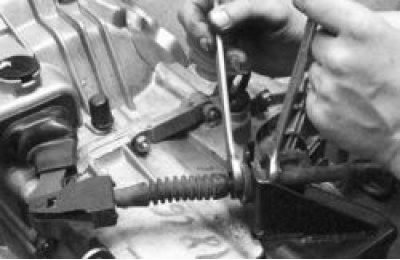

3. За подешавање, олабавите једну од матица за подешавање. Затезањем друге навртке уверите се да је пун ход педале 125–135 мм. Затим затегните ову матицу моментом од 15,0–20,0 Нм (1,5–2,0 кгф·м).
