- померите ручицу 6 (Цртање 8-32) вентила грејача 14 удесно до краја и испустите течност из система за хлађење мотора;
- одвојите жицу за уземљење из батерије;
- одврните монтажне завртње, уклоните полицу инструмент табле и радио плочу, одвојите жице од ње;
- уклоните ваздушни канал 1 унутрашње вентилације тако што ћете одврнути завртње за причвршћивање;
- олабавите стезаљке и одвојите гумена црева за довод и одвод течности из цеви грејача 13;
- одврните два завртња за причвршћивање унутар моторног простора и уклоните заптивку цеви радијатора грејача;
- олабавите вијак држача за причвршћивање кућишта флексибилне шипке на дизалици и уклоните шипку са дизалице;
- уклоните прекидач мотора вентилатора грејача и одвојите жице од њега;
- уклоните четири држача опруга и кућиште вентилатора грејача 15 као склоп;
- скините инструмент таблу, кроз отвор за њу на инструмент табли, олабавите завртањ флексибилног носача вучне шипке поклопца за усис ваздуха 9 и скините спону са полуге;
- одврните матице за причвршћивање са кућишта 11, хладњака 12 и кутије за усис ваздуха 10, одвојите жицу за уземљење причвршћену испод једне од матица, уклоните кућиште и кутију за усис ваздуха;
- ако је потребно, уклоните ваздушни канал 7, повезан са дефлекторима 8 са две гумене заптивке.

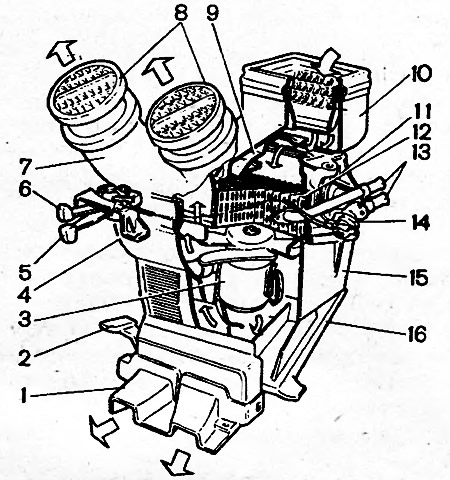

Цртање 8-32. Унутрашњи грејач: 1 - унутрашњи вентилациони ваздушни канал; 2 - полуга поклопца за дистрибуцију ваздуха; 3 - електрични вентилатор; 4 - носач контролне полуге; 5 - управљачка полуга поклопца усисног ваздуха; 6 - управљачка полуга вентила грејача; 7 - ваздушни канал ротационих дефлектора; 8 - ротациони дефлектори; 9 - поклопац за усис ваздуха; 10 - кутија за усис ваздуха; 11 - кућиште радијатора; 12 - радијатор; 13 - цеви за довод и одвод течности; 14 - дизалица; 15 - кућиште вентилатора; 16 - Поклопац за дистрибуцију ваздуха
Оригинал је доступан на онлајн ресурсу [VazBook.ru]
Инсталирајте грејач обрнутим редоследом. Обратите пажњу на правилан положај заптивне заптивке између кућишта хладњака и тела, као и на поузданост затезања обујмица гумених црева.
Након уградње грејача на аутомобил и повезивања свих црева са мотором, напуните систем за хлађење течношћу и проверите непропусност прикључака грејача.
