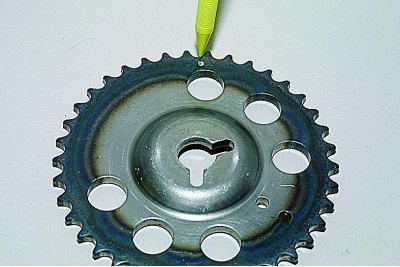

Окретањем радилице у смеру казаљке на сату постављамо брегасто вратило у положај где..

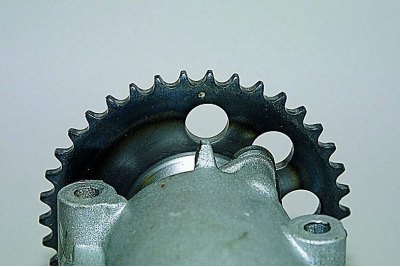

…ознака на ланчанику (рупа на страни кућишта) брегастог вратила…
…треба да се поклапа са избочином на кућишту лежаја.
Истовремено…

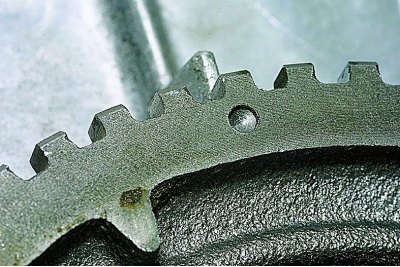

…ознака на ременици (бушење) радилице…
…треба да буде у равни са избочином на поклопцу погона брегастог вратила.
Ради јасноће, на сликама 1–4, делови су уклоњени са мотора.
Оригинални извор је објављен на веб-сајту [VAZbook.ru]

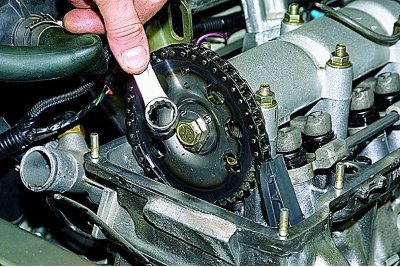

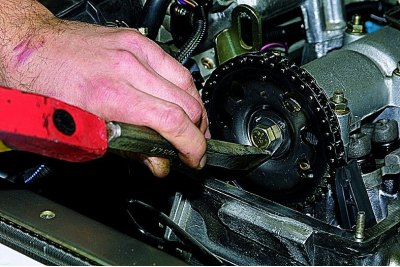

Користећи длето, савијте ивицу подлошке за причвршћивање ланчаника брегастог вратила (ради јасноће, црева излазне цеви расхладног плашта су искључена).

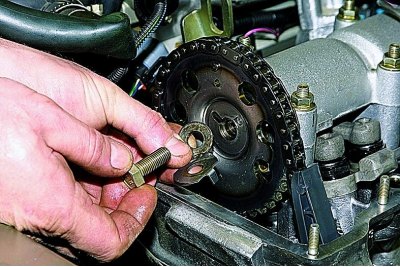

Помоћу отвореног кључа од 17 мм одврните вијак за монтажу зупчаника брегастог вратила.
Уклонимо вијак заједно са подлошкама.
Да бисте попустили затегнутост ланца, одврните матице које причвршћују хидраулички затезач за главу цилиндра (види Уклањање хидрауличког затезача погонског ланца брегастог вратила и његовог цевовода на мотору за убризгавање). У овом случају, не одвајамо цев хидрауличног погона затезача.

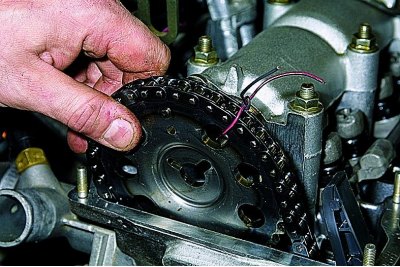

Да ланац не би искочио, везујемо га за ланчаник и уклањамо ланчаник са ланцем са брегастог вратила.

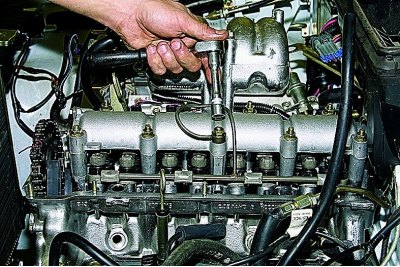

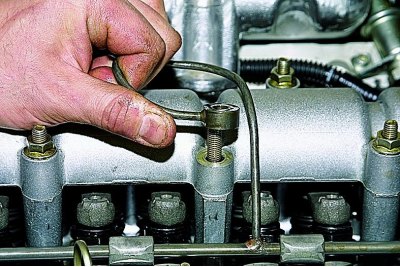

Помоћу главе од 13 мм одврните средњу матицу која причвршћује кућиште лежаја брегастог вратила и оквир за довод уља у хидрауличне носаче.

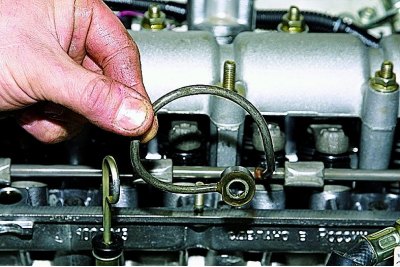

Уклонимо чахуру рама са клина...
…и, окрећући, померамо закривљени део рама од кућишта лежаја.

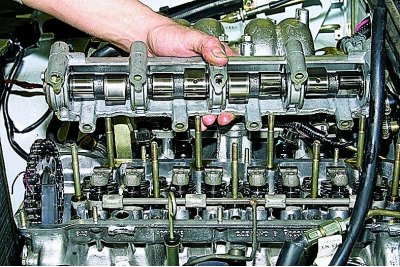

Одврнувши још осам матица које причвршћују кућиште лежаја брегасте осовине за главу цилиндра,...
…уклањамо склоп кућишта са брегастим вратилом са клинова.

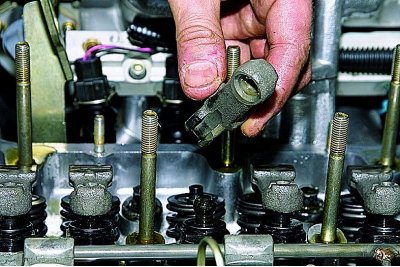

Уклањамо ручицу погона вентила.

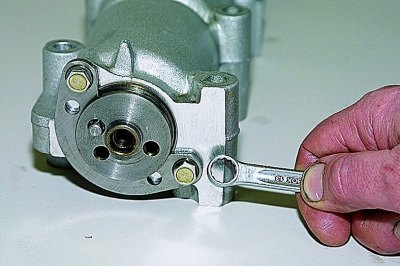

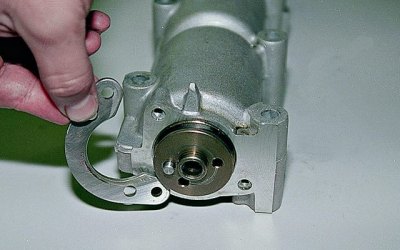

Помоћу отвореног кључа од 10 мм одврните две матице које причвршћују потисну прирубницу брегасте осовине за кућиште лежаја...
...и уклоните прирубницу.

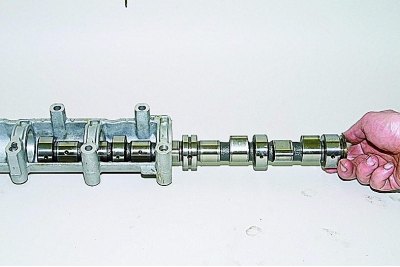

Уклањамо брегасту осовину из кућишта лежаја.
Монтажу вршимо обрнутим редоследом. Подмазујемо лежајеве кућишта брегастог вратила и радне површине полуга погона вентила моторним уљем. Приликом уградње кућишта лежаја, уверите се да монтажне чауре (на крајњим монтажним вијцима са леве стране) улазе у утичнице кућишта лежаја без искошења.

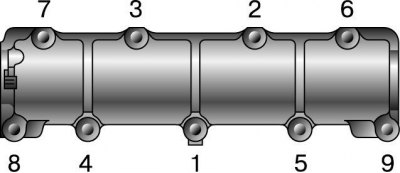

Затегните монтажне матице кућишта лежаја редоследом приказаним на слици.
Редослед затезања матица за причвршћивање кућишта лежаја брегастог вратила.
