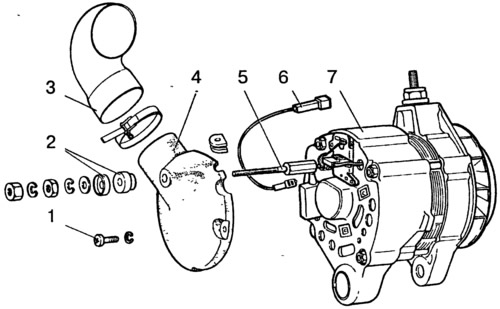

Мал. 7-11. Зняття захисного кожуха генератора:
1 - гвинт кріплення кожуха; 2 - ізолюючі втулки; 3 - повітрозабірник; 4 – захисний кожух; 5 - подовжувач виведення "30" генератора; 6 - провід виведення "61" генератора; 7 – генератор.
Застопорте шків генератора захватом, що входить до комплекту пристосування 67.7823.9504, відверніть гайку кріплення шківа та знімачом спресуйте шків. Зніміть шпонку та конічну шайбу шківа.
У комплект пристосування 67.7823.9504 входить звичайний знімач та захоплення. Останній складається з двох сталевих напівкілець, які вкладають у струмок шківа. Півкільця мають такий самий переріз, як і ремінь приводу генератора. З одного боку, вони з'єднані шарнірно, а з іншого забезпечені важелями, які стискаються однією рукою при знятті шківа.
Оригінал можна побачити на сайті VAZbook.ru
Від'єднайте провід від штекера "В" регулятора напруги. Від'єднайте дроти регулятора та конденсатора від виведення "30" генератора, відкрутіть гвинти кріплення регулятора 1 (мал. 7-12) напруги і зніміть його. У генераторів випуску до 1996 р., щоб не зламати щітки при знятті щіткотримача, вставте лезо викрутки між корпусом регулятора 2 і щіткотримачем і частково висуньте регулятор з генератора, залишивши на місці щіткотримач. Після цього нахиліть та витягніть регулятор разом із щіткотримачем з генератора. Зніміть конденсатор 20, відвернувши гвинт кріплення.
Мал. 7-12. Деталі генератора:
1 - регулятор напруги в зборі із щіткотримачем у генераторів випуску з 1996 р.; 2 - регулятор напруги та щіткотримач у генераторів випуску до 1996 р.; 3 - колодка виведення додаткових діодів; 4 - ізолюючі втулки; 5 - випрямний блок; 6 - контактний болт; 7 - статор; 8 - ротор; 9 - дистанційна втулка; 10 - внутрішня шайба кріплення підшипника; 11 – кришка з боку приводу; 12 - шків; 13 - зовнішня шайба кріплення підшипника; 14 - стяжний болт; 15 - передній шарикопідшипник ротора; 16 - втулка; 17 - кришка з боку контактних кілець; 18 - буферна втулка; 19 - підтискна втулка; 20 – конденсатор.
Викрутіть гайки стяжних болтів 14 і зніміть кришку 11 генератора і ротор 8. Відкрутіть гайки болтів, що з'єднують наконечники вентилів з виводами обмотки статора і вийміть статор 7 з кришки 17 генератора.
Відкрутіть гайку контактного болта 6, від'єднайте від колодки 3 штекер дроту додаткових діодів та зніміть випрямний блок 5.
