Стартер — описание конструкции

            0

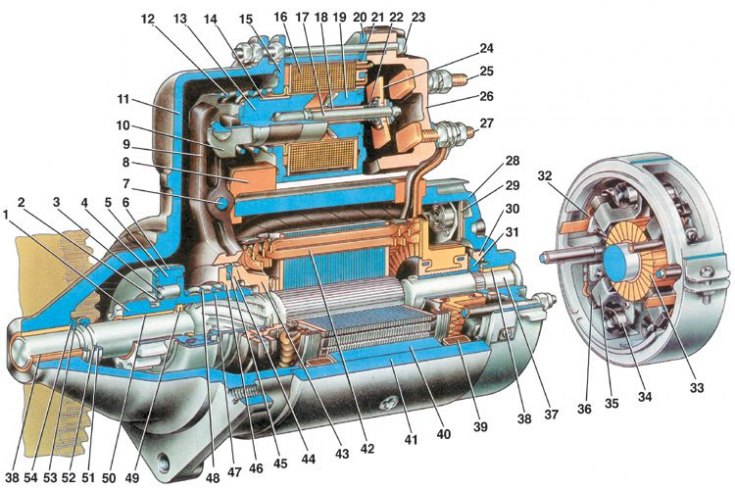

Стартер СТ-221





1 – шестерня привода; 2 – упорное полукольцо обгонной муфты; 3 – ролик обгонной муфты; 4 – центрирующее кольцо обгонной муфты; 5 – наружное кольцо обгонной муфты; 6 – кожух обгонной муфты; 7 – ось рычага привода включения шестерни стартера; 8 – уплотнительная заглушка крышки стартера; 9 – рычаг привода включения шестерни стартера; 10 – тяга якоря реле; 11 – крышка стартера со стороны привода; 12 – возвратная пружина якоря реле; 13 – якорь реле стартера; 14 – скользящая втулка; 15 – передний фланец реле; 16 – обмотка реле; 17 – стержень якоря; 18 – скользящая втулка стержня якоря; 19 – сердечник реле; 20 – фланец сердечника; 21 – щека каркаса обмотки реле; 22 – пружина стержня якоря; 23 – стяжной болт реле стартера; 24 – контактная пластина; 25 – верхний контактный болт; 26 – крышка реле; 27 – нижний контактный болт; 28 – крышка стартера со стороны коллектора; 29 – внутренняя изолирующая пластина положительного щеткодержателя; 30 – тормозной диск крышки; 31 – тормозной диск вала якоря; 32 – клемма щетки стартера; 33 – коллектор; 34 – пружина щетки; 35 – щеткодержатель; 36 – щетка стартера; 37 – вал якоря; 38 – втулка крышки стартера; 39 – шунтовая катушка обмотки стартера; 40 – полюс статора; 41 – корпус стартера; 42 – обмотка якоря; 43 – ограничитель хода выключения шестерни; 44 – ограничительный диск хода шестерни; 45 – поводковое кольцо; 46 – центрирующий диск; 47 – ступица обгонной муфты; 48 – буферная пружина; 49 – вкладыш ступицы обгонной муфты; 50 – втулка шестерни привода; 51 – ограничительное кольцо хода шестерни; 52 – стопорное кольцо; 53 – упорная шайба вала якоря; 54 – регулировочная шайба осевого свободного хода

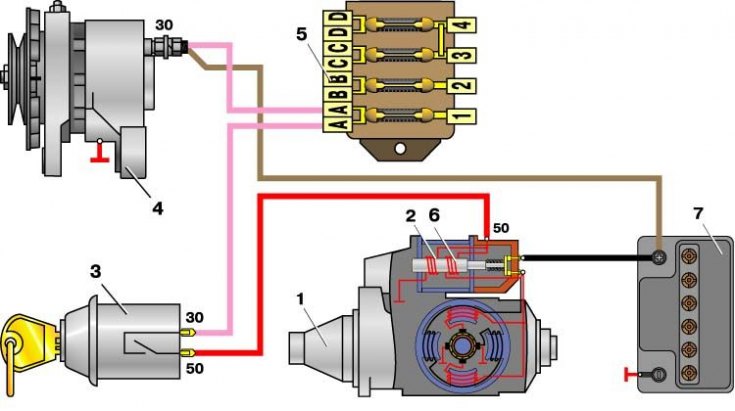

Схема соединений стартера





1 – стартер; 2 – удерживающая обмотка тягового реле; 3 – выключатель зажигания; 4 – генератор; 5 – блок предохранителей; 6 – втягивающая обмотка тягового реле; 7 – аккумуляторная батарея


На автомобилях ВАЗ-2101, -2102 и их модификациях применялся стартер СТ-221 с цилиндрическим коллектором. В настоящее время этот стартер не выпускается, а вместо него можно устанавливать стартер 35.3708 с торцевым коллектором, который сейчас применяется на автомобилях «Жигули».

Стартер 35.3708 полностью взаимозаменяем со стартером СТ-221 и отличается от него только устройством задней части и обмоткой статора, которая состоит из одной шунтовой и трех сервисных катушек (у стартера СТ-221 в обмотке статора имелось две шунтовых и две сервисных катушки).
