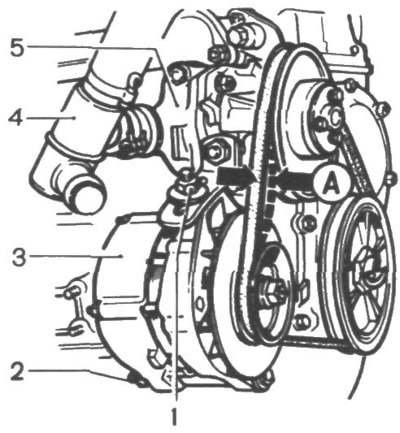

Рис. 37. Проверка натяжения ремня привода генератора:
А - прогиб; 1 - гайка; 2 - гайка пальца шарнирного крепления генератора; 3 - генератор; 4 - термостат; 5 - водяной насос.
Ремень привода генератора
Через каждые 10 000 км пробега, а на новом автомобиле после пробега первых 2000—3000 км, проверяйте натяжение ремня. Нормальный прогиб «А» (рис. 37) должен быть в пределах 10—15 мм при усилии 100 Н (10 кгс).
Для увеличения натяжения ремня:
- отпустите гайку 1, которая крепит генератор 3 к натяжной планке;
- отпустите гайку 2 пальца шарнирного крепления генератора;
- сместите генератор 3 в сторону от двигателя и затяните гайки крепления.
Избегайте излишнего натяжения ремня, чтобы не вызвать повышения нагрузок, действующих на подшипники генератора 3 и водяного насоса 5.
