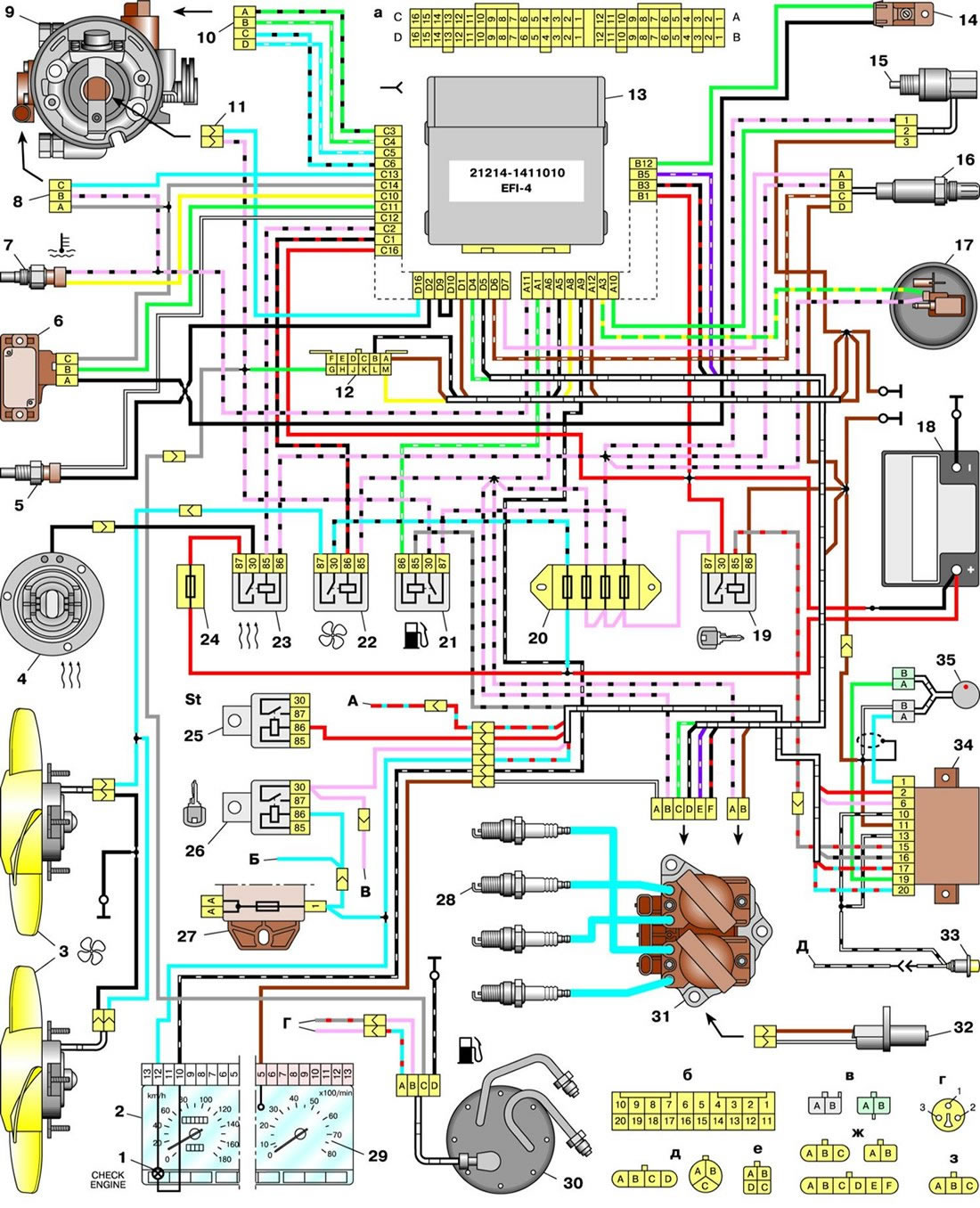

1 - kontrolna lampica «CHECK ENGINE»; 2 - kombinacija uređaja (fragmenti); 3 - električni ventilatori sustava hlađenja motora *; 4 - ulazni cijev električni grijač; 5 – senzor temperature zraka; 6 - senzor apsolutnog tlaka; 7 - senzor temperature rashladnog sredstva; 8 - blok pričvršćen na senzor položaja leptira za gas; 9 - središnja jedinica za ubrizgavanje goriva; 10 - blok pričvršćen na regulator brzine u praznom hodu; 11 - blok pričvršćen na mlaznicu; 12 - blok dijagnostika; 13 - regulator; 14 - senzor za kucanje; 15 – senzor brzine; 16 – senzor koncentracije kisika; 17 - adsorber; 18 - baterija; 19 - glavni relej; 20 - blok osigurača sustava upravljanja motorom; 21 - relej za uključivanje električne pumpe za gorivo; 22 - relej za uključivanje električnog ventilatora *; 23 - relej za uključivanje električnog grijača ulazne cijevi; 24 - osigurač zaštite električnog grijača; 25 - relej za uključivanje startera; 26 - relej paljenja; 27 - glavna kutija s osiguračima automobila (fragment); 28 - svjećice; 29 - tahometar; 30 - električna pumpa za gorivo s senzorom razine goriva; 31 - modul paljenja; 32 - senzor položaja radilice; 33 - prekidač stropnog svjetla smješten na stupu vozačevih vrata; 34 - upravljačka jedinica automobilskog protuprovalnog sustava **; 35 - indikator stanja protuprovalnog sustava automobila **; A - žica koja ide do utikača «50» Prekidač za paljenje; B - žica koja ide do utikača «15» Prekidač za paljenje; B - žica koja vodi do izlaza «30» generator; G - žice stražnjeg kabelskog svežnja spojene na mjerač goriva; D - žica stražnjeg kabelskog svežnja spojena na prekidač 33.
Redoslijed uvjetnog numeriranja čepova u blokovima:
- a - regulator;
- b - upravljačka jedinica sustava protiv krađe automobila;
- c - indikator stanja protuprovalnog sustava automobila;
- d – senzor brzine;
- e - središnja jedinica za ubrizgavanje goriva;
- e - električna pumpa za gorivo i senzor koncentracije kisika;
- g - modul paljenja;
- h - senzor apsolutnog tlaka.
* Instaliran na dijelovima proizvedenih automobila;
** instaliran od 1999
