- ellenőrző gödör vagy felüljáró;
- helyettes;
- rulett.
Eltávolítás
1. Készítse elő az autót a munkára (lásd "Az autó felkészítése karbantartásra és javításra").
2. Távolítsa el a padlóalagút fedelét (lásd "Padlóalagút fedvény - eltávolítása és telepítése").
3. Kulccsal 10 mm-rel kicsavarjuk a csavart és a két anyát, amelyek a hátramenetet blokkoló műanyag fedelet rögzítik.
4. Távolítsa el a fedelet a tartóról.
5. Dugókulccsal 10 mm-rel lecsavarjuk a nyomólemezt rögzítő hat anyát.

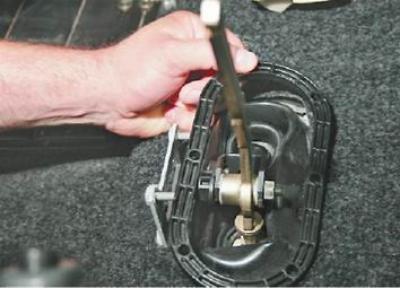

6. Távolítsa el a nyomólemezt a csapokról.
7. Távolítsa el a gumiburkolatot.
8. Távolítsa el a sugárhajtást (lásd "Jet tolóerő - eltávolítás és beszerelés").
9. Jelölje be a hajtórúd és a csuklópánt egymáshoz viszonyított helyzetét.

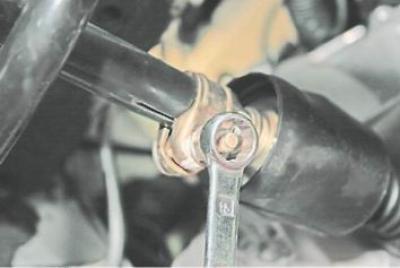

10. Kulccsal 13 mm-rel lecsavarjuk a kötőcsavar anyáját, és meglazítjuk a bilincset.

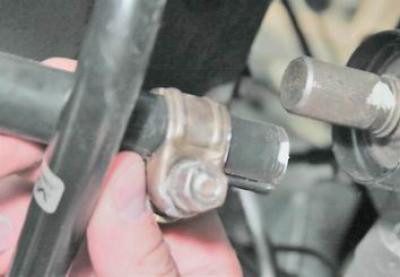

11. Válassza le a rudat a sebességváltó-választó mechanizmus csuklópántjáról.
12. Távolítsa el a rúdszerelvényt a karral és a gallérral az autóból.
Telepítés
A rudat fordított sorrendben szereljük fel, és a rúd rögzítőcsavarjainak menetes részét műanyag zsírral kenjük be, igazítva a szétszerelés előtti jeleket.
Beállítás
Megjegyzés. A meghajtó beállításához speciális sablon szükséges, de ha nincs, akkor asszisztens segítségével beállítható a meghajtó

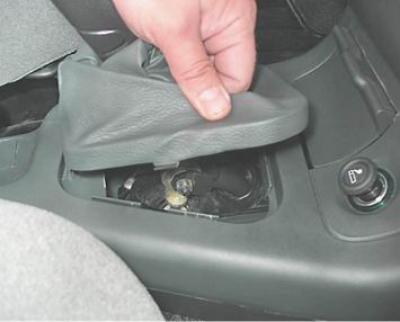

1. Egy hornyos csavarhúzóval távolítsa el a sebességváltó kar díszburkolatát az alagút padlóburkolatáról, és emelje fel a fedelet.
2. Válassza le a sebességváltó hajtórudat a csuklópántról (lásd fent, 8-10).
3. Forgassa el kissé a sebességváltó mechanizmus csuklópántját az óramutató járásával ellentétes irányba az első fokozat bekapcsolásához (ne keverje össze a hátrameneti fokozattal).

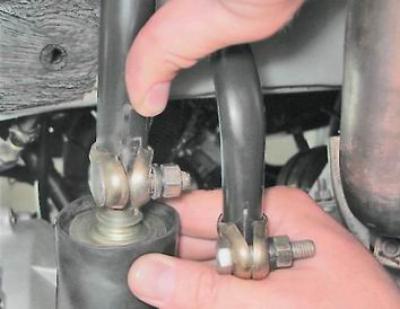

4. Csatlakoztassa a rudat a zsanérhoz, és ellenőrizze, hogy:

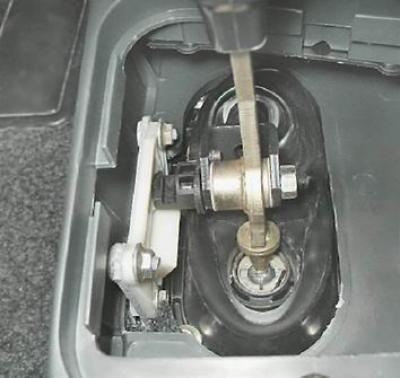

a) az asszisztens a sebességváltó kart az első bekapcsolt állásban tartja; ebben az esetben a hátrameneti kapcsoló határolója hozzáér a műanyag tartóburkolathoz;

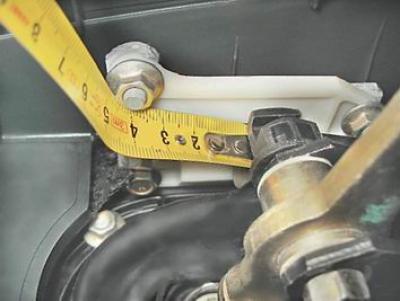

b) a párna hátsó rögzítőcsapjának tengelye és a határoló távolsága körülbelül négy centiméter.

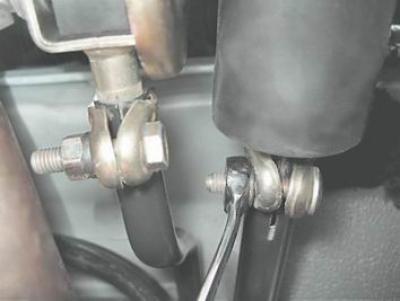

5. Húzza meg a rúdszorító anyát.
6. Győződjön meg arról, hogy minden sebességfokozat kapcsolható, beleértve a hátramenetet is, ha szükséges, ismételje meg a beállítást.
