Rajz. 8-9. Gumi tömítések:
1 - forgó üveg; 2 - első ajtó tömítés keret; 3 - tömítés széle; 4 - első ajtó nyitó tömítése; 5 - csepp üveg; 6 - csomagtérajtó nyitása; 7 - oldalsó üveg; 8 - a leengedő üveg alsó tömítése; 9 - szélvédő; 10 - lefolyócső; 11 - motorháztető tömítés; 12 - légbeszívó dobozok; 13 - első lökhárító csatlakozó.
A fémkeretes tömítések eltávolításakor és beszerelésekor ügyeljen arra, hogy a keret ne zúzódjon be és ne képződjön hullámosodás a tömítéseken.
A hegesztett varratok nem biztosítják az alkatrészek csatlakozásainak teljes tömítettségét, és ha nedvesség kerül a hegesztett részek közé, ott korróziós központok jelennek meg. A hegesztett varratok D-4A plasztiszollal vannak lezárva, hogy megvédjék őket a nedvességtől és a szennyeződéstől. Az egyes testrészek cseréje után vonja be a hegesztett varratokat mindkét oldalon D-4A plasztiszollal, és vigyen fel nem száradó 51-G-7 masztixet (rajz. 8-10 és 8-11) sarokkötésekben:
- padlóküszöbök elülső pajzzsal (a szalon oldaláról);
- előlap elülső oszloppanellel és akkumulátortálcával;
- az elülső oldalelemek csatlakozásai a hűtőkerettel és az elülső árnyékolással;
- az elülső pajzs és az elülső burkolat csatlakozásai;
- hátsó padló és hátsó padlóhosszabbítások hátsó kerékívekkel, oldalfalakkal és hátsó kereszttartóval.
Rajz. 8-10. A tömítőmasztix felhordási helyei 51 -G-7 (a test elölnézete):
1 - az elülső oldalelem csatlakoztatása a hűtőkerethez; 2 - az elülső oldalelem illesztései az elülső pajzzsal; 3 - az akkumulátor tálca csatlakoztatása az előlaphoz (a szalon oldaláról); 4 - ízületek, amelyek összekötik az első pajzsot az első kárpittal (a motortérből).
(Az információ a portálról másolt: «VazBook.ru»)

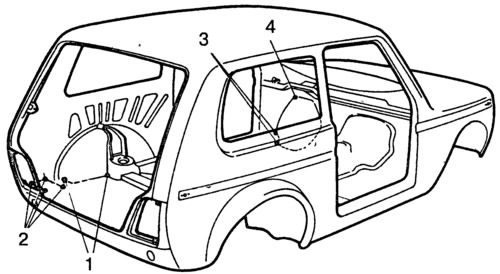

Rajz. 8-11. Az 51-G-7 tömítőmasztix felhordási helyei (a test hátulnézete):
1 - a hátsó padló illesztései a hátsó kerékívvel; 2 - rések a hátsó padlóhosszabbítók sarokcsuklóiban a hátsó kerékívekkel, az oldalfalakkal és a hátsó kereszttartóval; 3 - az elülső pajzs sarokkötései a padló küszöbével; 4 - az elülső pajzs sarka az elülső oldalsó oszloppanellel.
