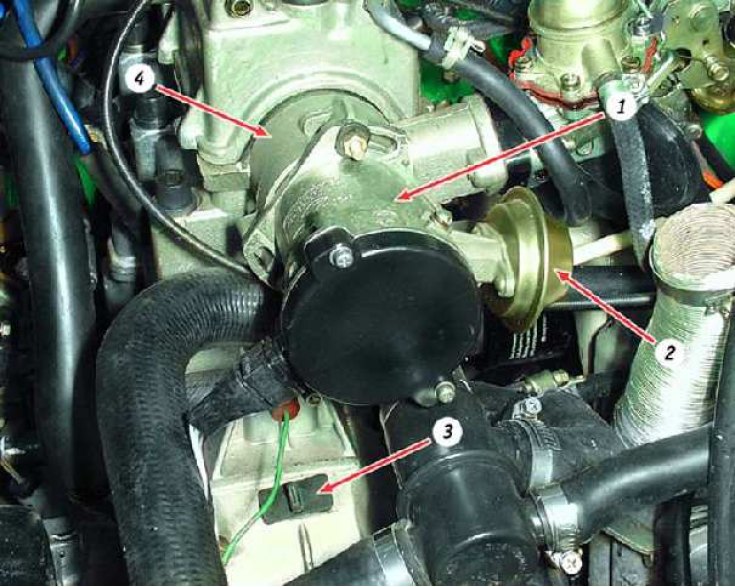

A szikranyomaték-érzékelő elhelyezkedése: 1 – szikrázó nyomatékérzékelő; 2 – vákuumkorrektor; 3 - nyílásfedél a tengelykapcsoló házában; 4 – a motor segédegységeinek hajtása
Szükséged lesz:
- kulcs "10-én"
- stroboszkóp (karburátoros motorok gyújtási időzítésének ellenőrzésére és beállítására szolgáló eszköz)
A munka megkezdése előtt távolítsa el a légszűrőt (lásd a 3.9 alpontot.).
A gyújtás időzítését ellenőrzik, és a motor alapjárati fordulatszámára állítják be (főtengely-fordulatszámnál 820–900 perc–1). A VAZ-1111 szögének belül kell lennie (1±1) °a TDC-hez, VAZ-11113 esetén - (4±1) °a TDC-hez.
Ha a gyújtás időzítése helytelenül van beállítva, a motor túlmelegszik, nem fejti ki teljes teljesítményét, és detonáció jelenik meg.
Címkék a gyújtás időzítésének ellenőrzéséhez

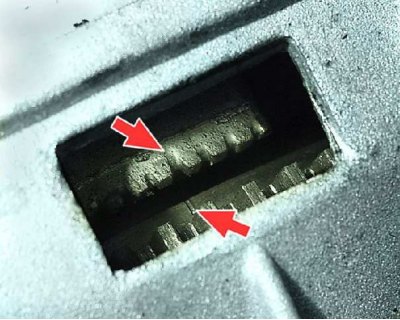

Ellenőrizze a gyújtás időzítését a lendkerék kockázatának és a főtengely hátsó olajtömítésének tartójának skálájának megfelelően (gumidugó eltávolítva). Amikor a lendkerék kockázatait az átlagos felosztással kombináljuk (nyakvonal) A skálán az első henger dugattyúja TDC-re van állítva. A skála egyik osztása a főtengely 2°-os elfordulásának felel meg.

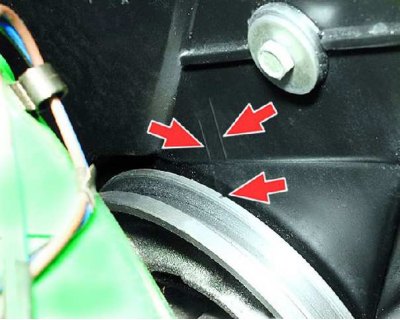

A gyújtás időzítése is ellenőrizhető és beállítható a generátor hajtótárcsáján és a vezérműtengely hajtószíj első burkolatán lévő jelek szerint. A hosszú jelzés az első henger beszerelésének felel meg a TDC-n, a rövid jelzés a gyújtás előrehaladásának a főtengely forgása 5°-kal. Ezek a jelek határozzák meg a gyújtás pillanatát az állványon.

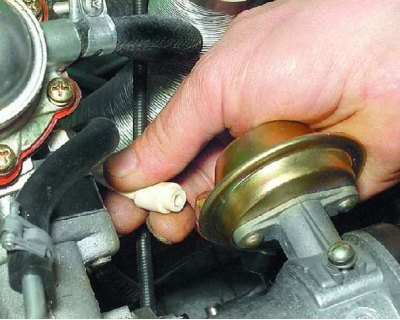

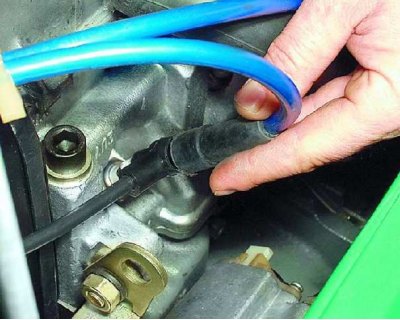

1. Válassza le a vákuumtömlőt a vákuumkorrektorról.

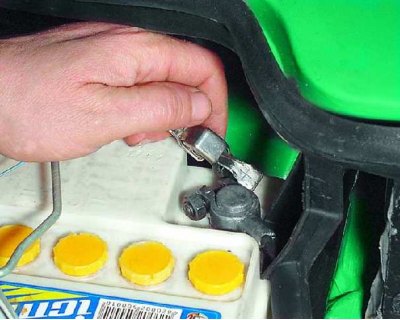

2. A gyújtás időzítésének ellenőrzéséhez csatlakoztassa a bilincset "+" stroboszkóp a terminálhoz "+" akkumulátor, és...

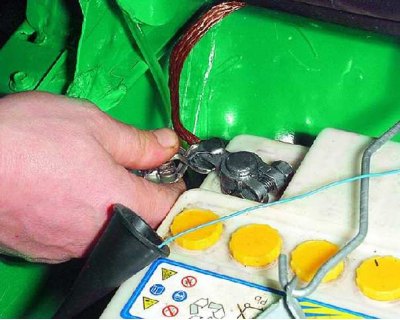

3.... bilincs "tömegek" stroboszkóp - a terminálhoz "–" akkumulátor.
4. Távolítsa el a nagyfeszültségű vezeték hegyét az első henger gyújtógyertyájáról, és csatlakoztassa a villogó érzékelőhöz a villogóhoz mellékelt utasításoknak megfelelően.

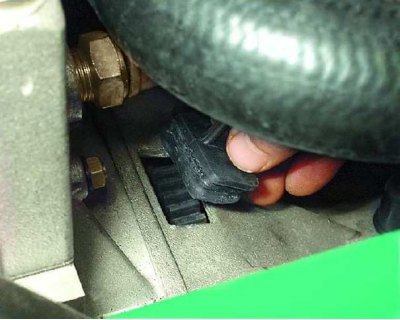

5. Távolítsa el a gumidugót a tengelykapcsolóház fedeléből.

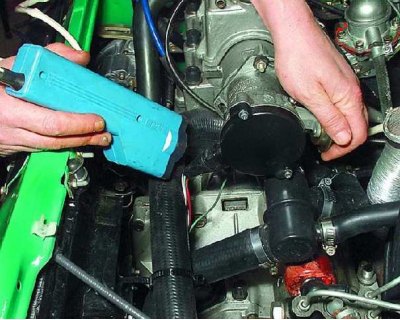

6. Indítsa be a motort, és irányítsa a villogó villogót a tengelykapcsolóház nyílásába.

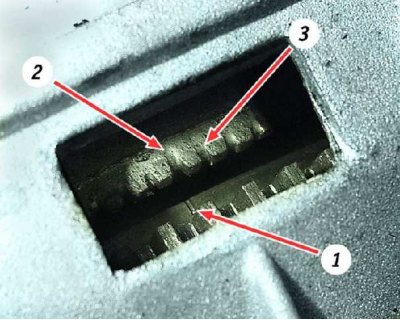

7. Ha a gyújtás időzítése helyesen van beállítva, a lendkeréken lévő 1-es jelzésnek a skála középső 2-es és előző 3-as osztása között kell lennie. Ellenkező esetben a gyújtás időzítését be kell állítani.

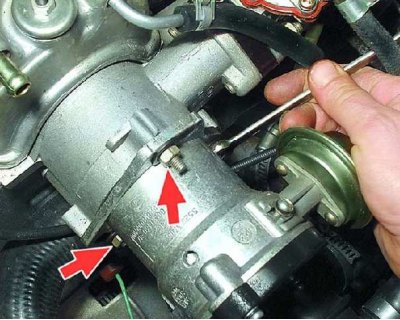

8. A gyújtás időzítésének beállításához lazítsa meg a szikranyomaték-érzékelőt rögzítő három anyát.

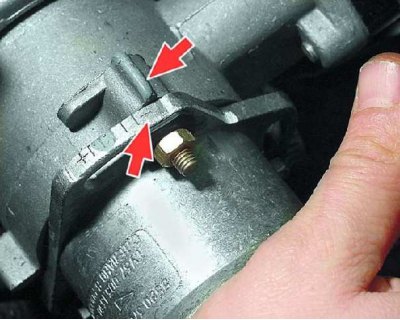

9. A gyújtás időzítésének növeléséhez forgassa el az érzékelőházat az óramutató járásával megegyező irányba (címke " " az érzékelőház karimáján a tartozékház pereméhez). Ebben az esetben a karima egyik felosztása a főtengely 8°-os elfordulásának felel meg.

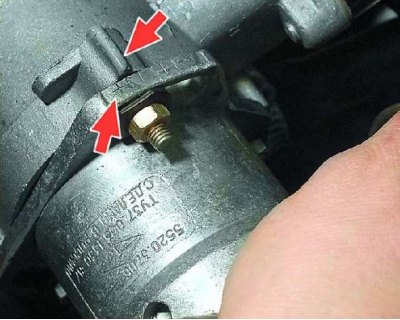

10. A gyújtás időzítésének csökkentéséhez forgassa el az érzékelőházat az óramutató járásával ellentétes irányba (címke "-" az érzékelőház karimáján a tartozékház pereméhez). Húzza meg az érzékelő rögzítőanyáit, ellenőrizze, és ha szükséges, ismételje meg a gyújtás időzítését. Csatlakoztassa a tömlőt a vákuumkorrektorhoz.
