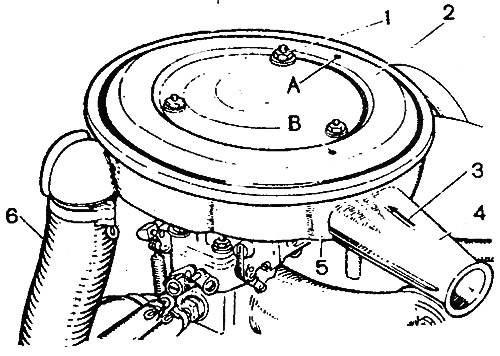

Rysunek 2-76. Filtr powietrza: 1 - orzech; 2 - osłona filtra; 3- ustawienie strzałki; 4 - rura dolotu powietrza na okres letni; 5 - obudowa filtra; 6 - wąż doprowadzający ciepłe powietrze na okres zimowy; A - niebieska etykieta "Lato"; B - czerwony znak "Zima".
Do zdejmowania filtra należy go zdjąć pokrywę, wyjąć wkład filtra, należy odkręcić nakrętki mocowania rysunek 2-77) i zdjąć obudowę filtra z uszczelnieniem następnie odłącz od niego przewody.

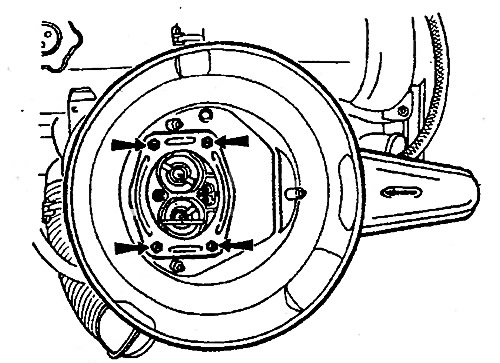

Rysunek 2-77. Wyjmowanie filtra powietrza. Strzałki wskazują nakrętki mocujące obudowę filtra do gaźnika
Przy montażu filtra powietrza należy zwrócić uwagę na prawidłowe ustawienie jego pokrywy. Latem (powyżej 4-15°C) należy umieścić pokrywę tak, aby niebieski znacznik A (rysunek 2-76) pokrywał się z czarną strzałką 3. Zimą (poniżej -15°C) należy obrócić pokrywę tak, aby czerwony znacznik B znajdował się naprzeciwko strzałki.
