Unitate electronică de control (ECU) — Înlocuire (VAZ-2112)

Avertizare! Înainte de a efectua lucrări, citiți măsurile de precauție pentru repararea sistemului de management al motorului (vezi "Precauții la repararea sistemului de management al motorului").

Demontarea

1. Pregătiți vehiculul pentru lucru și deconectați borna firului de la borna negativă a bateriei (vezi "Pregătirea mașinii pentru întreținere și reparație").

2. Scoateți ornamentul din dreapta al consolei centrale (vezi "Panoul de bord - demontare și instalare").

3. Cu o cheie tubulară cu 10 mm slăbiți cele două piulițe care fixează ECU.



4. Deplasându-l înainte, scoatem suportul de plastic al ECU din angrenare cu știfturile suportului unităților electronice și scoatem ECU de sub consolă.



5. După ce am eliberat blocarea conectorului cablajului, deconectam conectorul de la ECU.

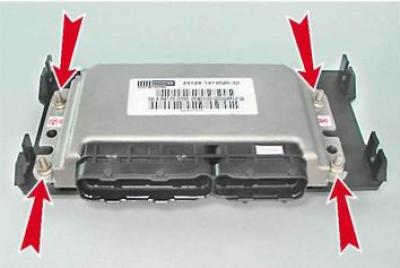

6. Cu o cheie tubulară cu 10 mm deșurubați cele patru șuruburi care fixează ECU pe suport.



7. Scoateţi ECU din suport.

Instalare

Instalăm unitatea electronică în ordine inversă.
