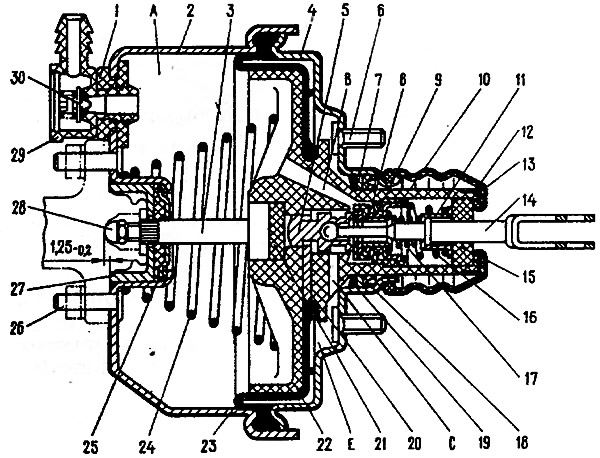

Рис. 6-2. Вакуумный усилитель тормозов: 1 - фланец крепления наконечника; 2 - корпус усилителя; 3 - шток; 4 - крышка; 5 - поршень; 6 - болт крепления усилителя; 7 - дистанционное кольцо; 8 - опорная чашка пружины клапана; 9 - клапан; 10 - опорная чашка клапана; 11 - опорная чашка возвратной пружины; 12 - защитный колпачок, 13 - обойма защитного колпачка; 14 - толкатель; 15 - воздушный фильтр; 16 - возвратная пружина клапана; 17 - пружина клапана; 18 - уплотнитель крышки корпуса; 19 - стопорное кольцо уплотнителя; 20 - упорная пластина; 21 - буфер; 22 - корпус клапана; 23 - диафрагма; 24 - возвратная пружина корпуса клапана; 25 - уплотнитель штока; 26 - болт крепления главного цилиндра; 27 - обойма уплотнителя штока; 28 - регулировочный болт; 29 - наконечник шланга; 30 - клапан, А - вакуумная полость; В - канал, соединяющий вакуумную полость с внутренней полостью клапана; С - канал, соединяющий внутреннюю полость клапана с атмосферной полостью; Е - атмосферная полость двигателя, так как ослабление крепления или повреждение шланга и фланца 1 резко снижает разрежение в полости А и эффективность работы усилителя.
Остановив педаль тормоза в середине ее хода, запустите двигатель. При исправном вакуумном усилителе педаль тормоза после запуска двигателя должна «уйти вперед».
Если педаль «не уходит вперед», проверьте крепление наконечника 29, состояние и крепление фланца 1, шланга к наконечнику и штуцеру впускной трубы двигателя, так как ослабление крепления или повреждение шланга и фланца 1 резко снижает разрежение в полости А и эффективность работы усилителя.
В случае самопроизвольного торможения автомобиля проверьте при работающем двигателе вакуумные усилитель на герметичность сна тала при отпущенной, а затем нажатой неподвижной педали тормоза «Присасывание» защитного колпачка 12 к хвостовику корпуса клапана и шипение подсасываемого воздуха указывает на недостаточную герметичность усилителя.
Даже при отсутствии присасывания защитного колпачка проверьте состояние уплотнителя 18, для чего:
- аккуратно снимите, а затем сдвиньте с отбортовки отверстия на крышке 4 защитный колпачок 12;
- при работающем двигателе покачайте в поперечном направлении выступающий хвостовик корпуса клапана с усилием 29,4-39,2 Н (3-4 кгс), при этом не должно быть характерного шипения воздуха проходящего внутрь усилителя через уплотнитель 18 крышки.
(Исходник можно найти на сайте: «VAZbook»)
При негерметичности вакуумного усилителя отсоедините толкатель 14 от педали тормоза, снимите защитный колпачок 12 и заложите 5 г смазки ЦИАТИМ-221 между уплотнителем и отбортовкой крышки и корпуса клапана, затем проверьте состояние воздушного фильтра 15, при необходимости замените его и установите на место защитный колпачок.
Если таким образом не удается устранить подсос воздуха, то необходимо заменить вакуумный усилитель.
