Електрическата схема на автомобила VAZ-2105 е показана на фиг. 222, а характеристиките на веригата VAZ-2104 са дадени на фиг. 223. По време на производството на автомобили са направени промени в електрическите схеми, насочени към повишаване на надеждността на отделните възли или свързани с опростяване на електрическите схеми. От 1988 г. някои превозни средства са оборудвани с безконтактна система за запалване и по-мощен генератор тип 37.3701. На фиг. 222 показва схемата на електрическото оборудване без релето на индикаторната лампа за зареждане на батерията, но с допълнителни релета за стартер и запалване, т.е. схемите, налични за повечето произведени автомобили.
Отворете голямо изображение в нов раздел »
Фиг. 222. Схема на електрическото оборудване на автомобила VAZ-2105:
1 - странични пътепоказатели; 2 - фарове; 3 - почистващи препарати за фарове; 4 - звукови сигнали; 5 - електрическият мотор излетя от фаровете; 6 - блок за управление на пневматичния клапан на карбуратора; 7 - Мотор на чистачките на предното стъкло; 8 - Мотор за миене на предното стъкло; 9 - сензор за нивото на спирачната течност; 10 - бобина за запалване; 11 - лампа под капака; 12 - разпределител на запалването; 13 - Сензор за предупредителна светлина за налягането на маслото; 14 - запалителни свещи; 15 - сензор за измерване на температурата на охлаждащата течност; 16 - генератор; 17 - микропревключвател на карбуратора; 18 - батерия; 19 - пневматичен клапан на карбуратора; 20 - реле на стартера; 21 - стартер; 22 - Реле за чистачки на предното стъкло; 23 - реле за запалване; 24 - реле за авариен сигнал и пътепоказател; 25 - превключвател на спирачната светлина; 26 - гнездо за преносима лампа; 27 - Превключвател на светлините за заден ход; 28 - Превключвател на индикаторната лампа на ръчната спирачка; 29 - монтажен блок; 30 - Превключвател за осветление на инструмента; 31 - ключ за запалване; 32 - Ключ за външно осветление; 33 - Превключвател на чистачките на предното стъкло; 34 - Превключвател за миене на предното стъкло; 35 - Превключвател за звуков сигнал; 36 - превключвател на фаровете; 37 - превключвател на пътепоказателя; 38 - Превключвател за предупреждение за опасност; 39 - Превключвател за отопление на задното стъкло; 40 - електрически мотор на вентилатора на нагревателя; 41 - запалка; 42 - Лампа на жабката; 43 - превключватели за осветление на тавана, разположени в стълбовете на вратата; 44 - Превключвател на задните фарове за мъгла; 45 - Индикаторна лампа за налягане на маслото; 46 - Индикаторна лампа за резерва на гориво; 47 - инструментална група; 48 - Реле-прекъсвач на индикаторната лампа на ръчната спирачка; 49 - индикаторна лампа за нивото на спирачната течност; 50 - блок за контролна лампа; 51 - Индикаторна лампа на задната светлина за мъгла; 52 - Индикаторна лампа на ръчната спирачка; 53 - волтметър; 54 - Индикаторна лампа за странични светлини; 55 - скоростомер; 56 - пътепоказателна лампа; 57 - Индикаторна лампа за дълги светлини; 58 - превключвател на двигателя на нагревателя; 59 - абажур; 60 - допълнителен резистор на електродвигателя на нагревателя; 61 - задни светлини; 62 - светлини на регистрационния номер; 63 - Сензор за индикатор за нивото на горивото; 64 - нагревателен елемент на задното стъкло; A - редът на конвенционалното номериране на щепселите в гнездата на превключвателя с три лоста.
1 - странични пътепоказатели; 2 - фарове; 3 - почистващи препарати за фарове; 4 - звукови сигнали; 5 - електрическият мотор излетя от фаровете; 6 - блок за управление на пневматичния клапан на карбуратора; 7 - Мотор на чистачките на предното стъкло; 8 - Мотор за миене на предното стъкло; 9 - сензор за нивото на спирачната течност; 10 - бобина за запалване; 11 - лампа под капака; 12 - разпределител на запалването; 13 - Сензор за предупредителна светлина за налягането на маслото; 14 - запалителни свещи; 15 - сензор за измерване на температурата на охлаждащата течност; 16 - генератор; 17 - микропревключвател на карбуратора; 18 - батерия; 19 - пневматичен клапан на карбуратора; 20 - реле на стартера; 21 - стартер; 22 - Реле за чистачки на предното стъкло; 23 - реле за запалване; 24 - реле за авариен сигнал и пътепоказател; 25 - превключвател на спирачната светлина; 26 - гнездо за преносима лампа; 27 - Превключвател на светлините за заден ход; 28 - Превключвател на индикаторната лампа на ръчната спирачка; 29 - монтажен блок; 30 - Превключвател за осветление на инструмента; 31 - ключ за запалване; 32 - Ключ за външно осветление; 33 - Превключвател на чистачките на предното стъкло; 34 - Превключвател за миене на предното стъкло; 35 - Превключвател за звуков сигнал; 36 - превключвател на фаровете; 37 - превключвател на пътепоказателя; 38 - Превключвател за предупреждение за опасност; 39 - Превключвател за отопление на задното стъкло; 40 - електрически мотор на вентилатора на нагревателя; 41 - запалка; 42 - Лампа на жабката; 43 - превключватели за осветление на тавана, разположени в стълбовете на вратата; 44 - Превключвател на задните фарове за мъгла; 45 - Индикаторна лампа за налягане на маслото; 46 - Индикаторна лампа за резерва на гориво; 47 - инструментална група; 48 - Реле-прекъсвач на индикаторната лампа на ръчната спирачка; 49 - индикаторна лампа за нивото на спирачната течност; 50 - блок за контролна лампа; 51 - Индикаторна лампа на задната светлина за мъгла; 52 - Индикаторна лампа на ръчната спирачка; 53 - волтметър; 54 - Индикаторна лампа за странични светлини; 55 - скоростомер; 56 - пътепоказателна лампа; 57 - Индикаторна лампа за дълги светлини; 58 - превключвател на двигателя на нагревателя; 59 - абажур; 60 - допълнителен резистор на електродвигателя на нагревателя; 61 - задни светлини; 62 - светлини на регистрационния номер; 63 - Сензор за индикатор за нивото на горивото; 64 - нагревателен елемент на задното стъкло; A - редът на конвенционалното номериране на щепселите в гнездата на превключвателя с три лоста.
Електрическа схема на автомобил ВАЗ-2104 (виж фиг. 223) различава се от VAZ-2105 чрез разположението на задния кабелен сноп и инсталирането на допълнителна лампа за осветяване на багажното пространство на тялото. Някои превозни средства може да са оборудвани с чистачка на задното стъкло и помпа за миене на задното стъкло. В този случай към арматурното табло се добавя съответен превключвател.
Отворете голямо изображение в нов раздел »

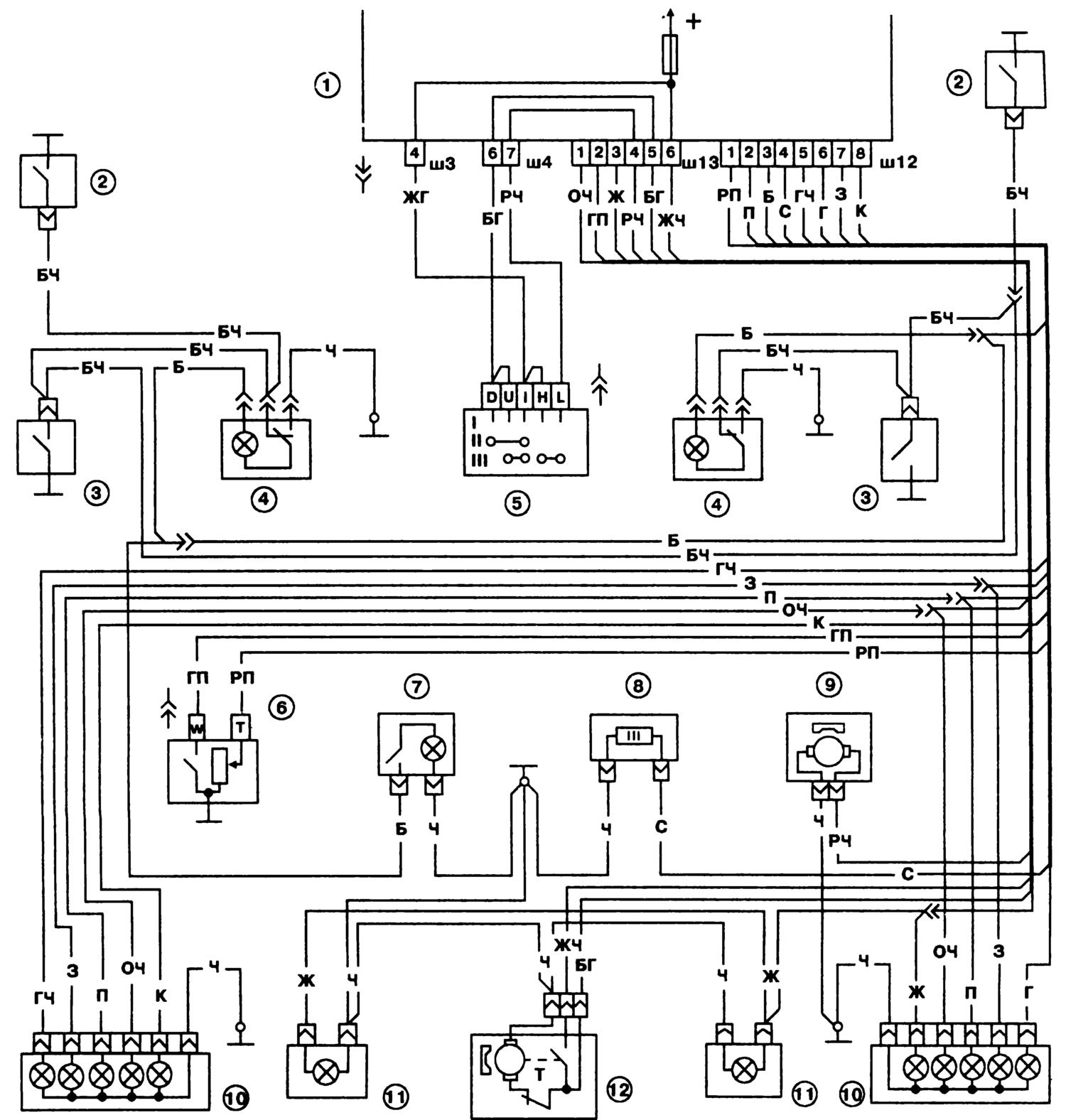

Фиг. 223. Електрическа схема на задната част на автомобила VAZ-2104:
1 - монтажен блок: 2 - ключове за плафониери, разположени в колоните на предната врата; 3 - ключове за плафониери, разположени в колоните на задната врата; 4 - абажури; 5 - Превключвател за чистачки и миене на задното стъкло; 6 - сензор за индикатор за ниво на гориво и резерв; 7 - лампа за осветление на задното тяло; 8 - нагревателен елемент на задното стъкло; 9 - двигател за миене на задното стъкло; 10 - задни светлини; 11 - Светлини на регистрационния номер; 12 - двигател на чистачките на задното стъкло.
1 - монтажен блок: 2 - ключове за плафониери, разположени в колоните на предната врата; 3 - ключове за плафониери, разположени в колоните на задната врата; 4 - абажури; 5 - Превключвател за чистачки и миене на задното стъкло; 6 - сензор за индикатор за ниво на гориво и резерв; 7 - лампа за осветление на задното тяло; 8 - нагревателен елемент на задното стъкло; 9 - двигател за миене на задното стъкло; 10 - задни светлини; 11 - Светлини на регистрационния номер; 12 - двигател на чистачките на задното стъкло.
Във всички диаграми, предоставени в раздела "Електрическо оборудване", цветът на проводниците е обозначен с букви, като първата буква показва цвета на проводника, а втората (ако има такъв) — цвят на ивицата на жицата: B — бяло, G — синьо, Zh — жълто, 3 — зелено, K — кафяво, P — червено, O — оранжево, R — розово, S — сиво, F — лилаво.
Напрежението в захранващата верига на агрегатите се подава основно от ключа за запалване. Винаги включен (независимо от позицията на ключа в ключа за запалване) захранващи вериги за звукови сигнали, запалка, стоп светлина, абажури, гнездо за преносима лампа, захранваща верига за аварийна сигнализация, часовник и алармени светлини на предната врата.
Повечето от електрическите вериги на автомобила са защитени от предпазители, монтирани в кутията с предпазители. Веригите за запалване и стартиране на двигателя, веригата за зареждане на акумулатора и намотките на релето за къси и дълги светлини не са защитени с предпазители.
Преди да смените изгорял предпазител, разберете причината за изгарянето му и я отстранете. Не е разрешено използването на предпазители, които не са предвидени в конструкцията на автомобила. Когато търсите неизправност, се препоръчва да прегледате информацията, посочена в таблицата. 11 вериги, които този предпазител защитава. Номерът на предпазителя е посочен върху капака на монтажния блок.
Таблица 11
| предпазител № | Защитени елементи (вериги) на електрическо оборудване |
| 1 | Задни светлини (светлина за заден ход). Нагревател електрически мотор. Контролна лампа и реле (намотка) за отопление на задното стъкло. Чистачка и миене на задното стъкло (на ВАЗ-2104) |
| 2 | Мотори за чистачки и миене на предното стъкло. Моторчета за чистачки и шайби за фарове. Реле за чистачки на предното стъкло. Реле (контакти) за чистачки и шайби за фарове |
| 3 | Резервни |
| 4 | Резервни |
| 5 | Нагревателен елемент на задното стъкло и нагревателно реле (контакти) |
| 6 | Запалка за цигари. Букса за преносима лампа. |
| 7 | Звукови сигнали |
| 8 | Пътепоказатели в режим на предупреждение за опасност. Превключвател и реле-прекъсвач на пътепоказатели и аварийни светлини в аварийно-предупредителен режим |
| 9 | Намотка на възбуждане на генератора |
| 10 | Мигачи в режим на мигачи и съответна мигаща лампа. Контролни устройства. Светлинни индикатори за резерв гориво, налягане на маслото, ръчна спирачка, ниво на спирачна течност. Индикаторна лампа за ръчна спирачка Реле-прекъсвач. Система за управление на пневматичен клапан на карбуратора |
| 11 | Задни светлини (крушки за стопове). Лампа за таван (за VAZ-2104 плафониери) вътрешно осветление на тялото |
| 12 | Десен фар (дълги светлини). Навиване на релето на чистачките на фаровете (с включени дълги светлини) |
| 13 | Ляв фар (дълги светлини). Индикаторна лампа за дълги светлини |
| 14 | Ляв фар (странична светлина). Задна дясна светлина (странична светлина). Светлини на регистрационния номер. Подкапочна лампа. Индикаторна лампа за странични светлини |
| 15 | Десен фар (странична светлина). Задна лява светлина (странична светлина). Лампа за осветление на запалка. Лампи за осветление на инструменти. Осветление на жабката |
| 16 | Десен фар (къси светлини). Навиване на релето на чистачките на фаровете (с включени къси светлини) |
| 17 | Ляв фар (къси светлини). Задни светлини (фар за мъгла) и индикаторната лампа на фаровете за мъгла |

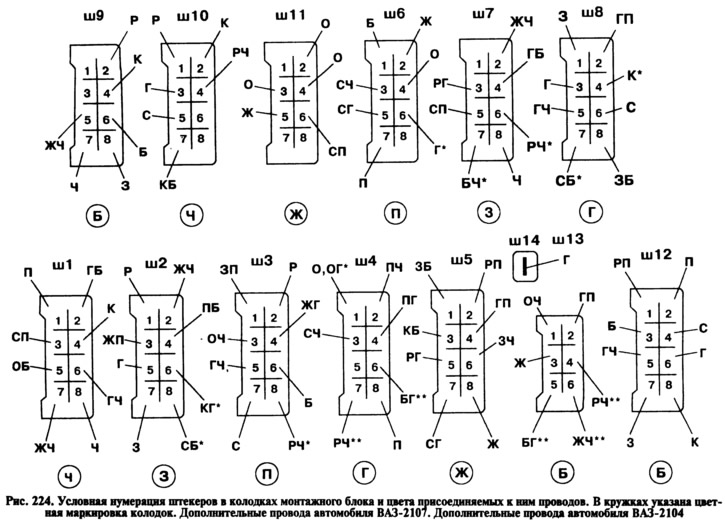

Всички кабели на автомобилите са комбинирани в четири основни кабелни снопа. Двигателното отделение съдържа десния и левия калник, а вътрешността съдържа арматурното табло и задните кабели. Кабелните снопове на двигателното отделение са свързани с кабелните снопове на отделението за пътници чрез съединителен блок, разположен в задната дясна част на отделението на двигателя. Условните номера на щепселите в съединителните блокове на монтажния блок и цветовете на свързаните към тях проводници са показани на фиг. 224. Вътрешната схема на свързване на монтажния блок е показана на фиг. 225.
Монтажният блок съдържа всички предпазители и спомагателни релета. Общо има 17 предпазителя (15 за 8 А и два за 16 А - 5-ти и 7-ми). На капака на монтажния блок срещу всеки предпазител и реле има символи, показващи кои вериги защитава предпазителят или кое реле е включено.
Автомобилите могат да бъдат оборудвани с монтажни блокове местно производство или произведени в Югославия (Сърбия). Монтажните блокове, произведени в Югославия (Сърбия), не се разглобяват и не подлежат на ремонт. Ако вътрешните връзки са повредени, сменете ги с нови. Домашните монтажни блокове могат да бъдат разглобени и техните печатни платки могат да бъдат сменени. Допустимо е запояване на проводници за замяна на изгорели токопроводи на печатни платки, но само ако това не изисква разкачване на печатните платки.
За да разглобите монтажния блок, свалете капака и отстранете релетата, джъмперите и предпазителите от гнездата на монтажния блок. След това плъзнете корпуса с печатни платки от направляващите слотове на рамката на монтажния блок. Отстранете винтовете, отстранете фалшивия панел и извадете блока с печатна платка от кутията.
При проверка на изправността на електрическата верига на автомобила не се допуска късо съединение на проводниците към каросерията, тъй като това може да доведе до изгаряне на тоководещите коловози на монтажния блок.
По-добре е да проверите веригата и компонентите на електрическото оборудване с помощта на тестери. Например, можете да използвате комбинираното устройство 43102. Това устройство ви позволява да измервате постоянно напрежение в диапазоните 0-2, 0-20 и 0-40 V, променливотоково напрежение до 400 V, постоянно съпротивление в диапазоните 0-0,01 и 0-100 kOhm, скорост на коляновия вал до 6000 min⁻¹ и ъгъл на затваряне на контакта на прекъсвача до 90.°.
При ремонт на превозно средство и неговата електрическа система е важно да изключите проводника от "-" клемата на акумулатора.
