Характеристики на устройството за чистачки на предното стъкло (ВАЗ-2105)

Схемата за свързване на почистващия препарат (фиг. 247) е една и съща за автомобили VAZ-2105 и VAZ-2104. В зависимост от положението на превключващия лост 5 са възможни два режима на работа на уреда: продължителен и прекъснат, което се осигурява с помощта на реле-прекъсвач 6 от типа RS-514. Лост за превключване 5 (ако го дръпнете към себе си) моторът за миене на предното стъкло 1 също е включен.

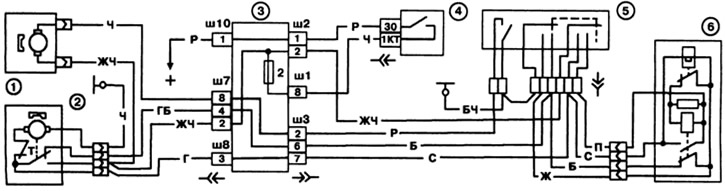

Фиг. 247. Схема на електрическата верига на чистачката и устройството за миене на предното стъкло:
1 - двигател за миене на предното стъкло; 2 - двигател на чистачките; 3 - монтажен блок; 4 - ключ за запалване; 5 - превключвател на чистачките; 6 - реле-прекъсвач на чистачките.

Чистачката се състои от електрическо задвижване (електродвигател със скоростна кутия) тип ME-241 и лостова система. Електродвигател с постоянно магнитно възбуждане, двучетков. За да предпазите електродвигателя от претоварване или замръзване на четките към стъклото или висока устойчивост на тяхното движение, от 1985 г. в чистачката е монтиран термичен биметален предпазител за многократна употреба.

Основни данни за проверка на електрическото задвижване:

Скорост на въртене на електрическия задвижващ вал* при въртящ момент на натоварване от 0,1 kgf·m, min⁻¹ — 50
Консумация на ток * при въртящ момент от 0,1 kgf·m, A, не повече от - 2,8
Начален въртящ момент на електрическия задвижващ вал *, kgf·m, не по-малко от - 1,2
