Scoaterea unității de blocare a ușii din spate (VAZ-21214)

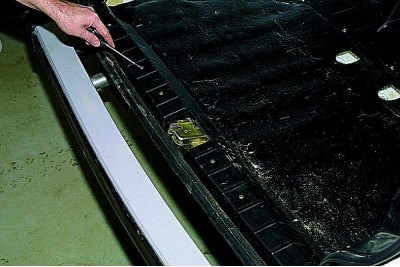

Scoateți ornamentul interior din stânga (vezi Îndepărtarea ornamentelor interioare).

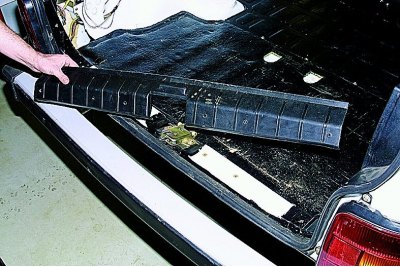

Folosind o șurubelniță Phillips, deșurubați cele șase șuruburi care fixează ornamentul pragului ușii din spate..

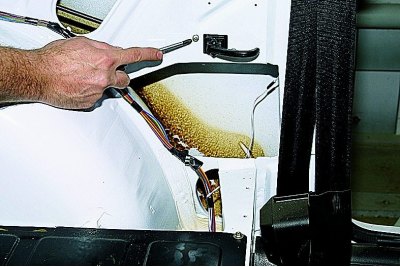

… și îndepărtați placarea.



Folosind o șurubelniță Phillips, deșurubați cele două șuruburi care fixează mânerul unității de blocare.

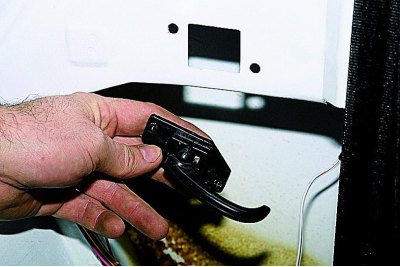

Pe interiorul panoului există un suport, din ochiul căruia scoatem opritorul carcasei de antrenare..

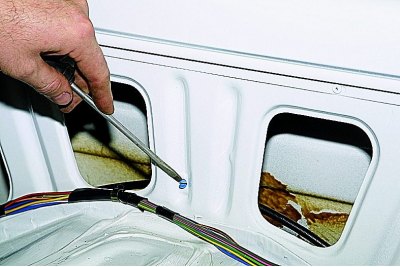

…și aducem mânerul cu tija de antrenare în fereastra inferioară a panoului lateral interior.

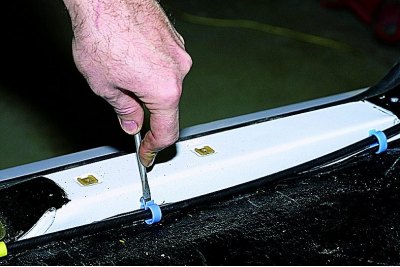

Folosind o șurubelniță, eliberați clema care fixează tija de blocare de pe partea stângă a corpului..

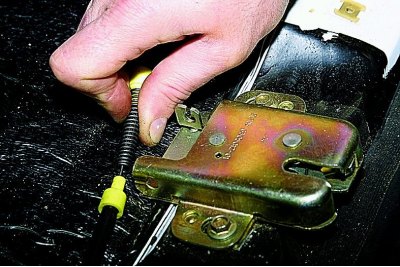

... și două cleme pe pragul ușii din spate.




Deconectam tija de antrenare de la corpul de blocare.

Sursa originală se află pe site: VAZbook

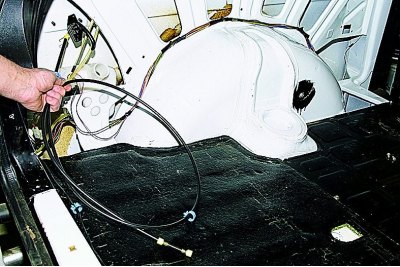

Scoatem unitatea din spatele panoului lateral interior..



… și o scoatem.

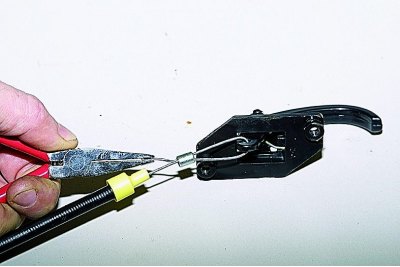

Puteți înlocui mânerul unității de blocare fără a demonta unitatea. Pentru claritate, înlocuirea mânerului este afișată pe o unitate scoasă.



Îndreptăm capătul tijei cu un clește.

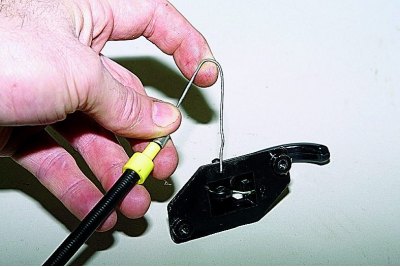

Prin mutarea mânecii,..



… scoatem tija din ochiul mânerului.

Asamblam unitatea în ordine inversă.
