Надлактица
Између ушица полуге, поставите уређај 67.7823.9527 на осовину и поставите полугу на трн А.47045 (Цртање 4-10). Помоћу пробијача притисните осу 1 полуге док шарка 3 не буде истиснута из отвора. Да бисте истиснули други зглоб, окрените ручицу 10 и поновите операцију.
Утискивање зглобова надлактице врши се помоћу алата 67 7853.9519 (Цртање 4-11), стегнутог у шкрипцу. Поставите полугу са осовином 1 на уређај 2, поставите зглоб на осовину и притисните га у утичницу полуге помоћу уређаја 3 (А74177/1). Затим поновите горе наведене кораке да притиснете други зглоб на другој страни полуге.

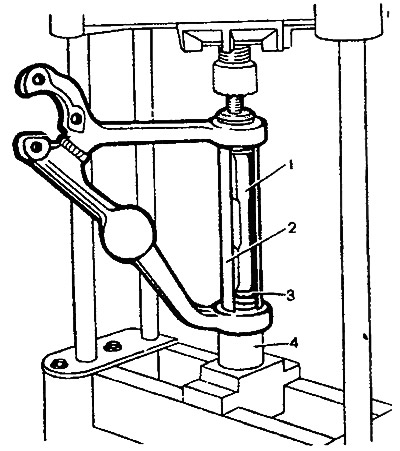

Цртање 4-10. Притиском на зглобове надлактице: 1 - осовина полуге; 2 - утакмица 67.7823.9527; 3 - шарка; 4 - трн 47045

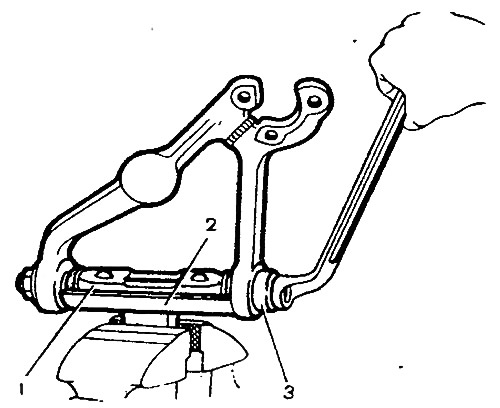

Цртање 4-11. Притисак на зглобове надлактице: 1 - осовина полуге; 2 - утакмица 67.7853.9519; 3 - уређај А.74177/1
Доња рука
Утискивање и утискивање споја може се вршити или на преси, помоћу уређаја 67.7823.9526, или помоћу уређаја 67.7823.9517 (сл. 4-12), који се поставља на полугу тако да је глава завртња уређаја усмерена ка унутра. Извуците шарку затезањем завртња уређаја.
За утискивање, уметните спој у наставку полуге и уградите алат 67 7823.9517 (Цртање 4-13) заједно са поклопцем 3. Притезањем завртња алата, притисните спој у лежиште полуге.
Цртање 4-12. Притиском на зглобове доњих руку: 1 - утакмица 67.7823.9517; 2 - шарка

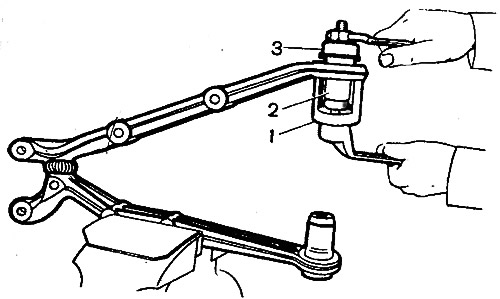

Цртање 4-13. Притисак у зглобовима доњих руку: 1 - уређај; 2 - шарка; 3 - кап
