Демонтажа
Ако поправка вешања захтева потпуну демонтажу његових компоненти, погодније је покренути ово директно на аутомобилу, након уклањања заштитне плоче кућишта радилице и блатобрана.
Шта је потребно за:
- одврните матицу горњег клина кугличног зглоба 41 (цртање 4-1) и ослободите црева из стезаљки;
- савијајући латице заштитног поклопца, одврните завртње који причвршћују вођицу чељусти и померите је заједно са чељусти у страну;
Упозорење. Да бисте спречили оштећење црева, не дозволите да чељуст виси на цревима.
- помоћу алата 67.7823.9514 скините поклопац главчине и одврните матицу лежаја главчине точка;
- уклоните склоп главчине предњег точка са кочионим диском помоћу ејектора 67.7823.9516;
- скините поклопац предње кочнице;
- уклоните амортизер предњег вешања;
- стиснути опругу вешања док се доња рука потпуно не растерети спуштањем доње руке вешања на постоље;
- одвојите кућиште кугличног зглоба са доње и горње полуге вешања и уклоните зглоб управљача;
- глатко испразните опругу вешања и уклоните је;
- користећи избацивач 67.7823.9515, извуците осовину и одвојите доњу руку вешања од попречног носача;
- одвојите осовину горње руке од попречне греде и уклоните осовински склоп са краком;
Напомена. Пре уклањања осовине горње и доње руке, треба да избројите број подложака на сваком крају осовине доње руке и на вијцима за причвршћивање осовине горње руке како би се приликом уградње осовина руку вратили на првобитна места.
- уклоните попречни носач и држач одбојног одбојника као што је горе описано;
- употријебите извлакач 67.7824.9516 да истиснете клинове кугличног зглоба из рупа зглоба управљача.
Делови предњег вешања су приказани на Цртање 4-7.

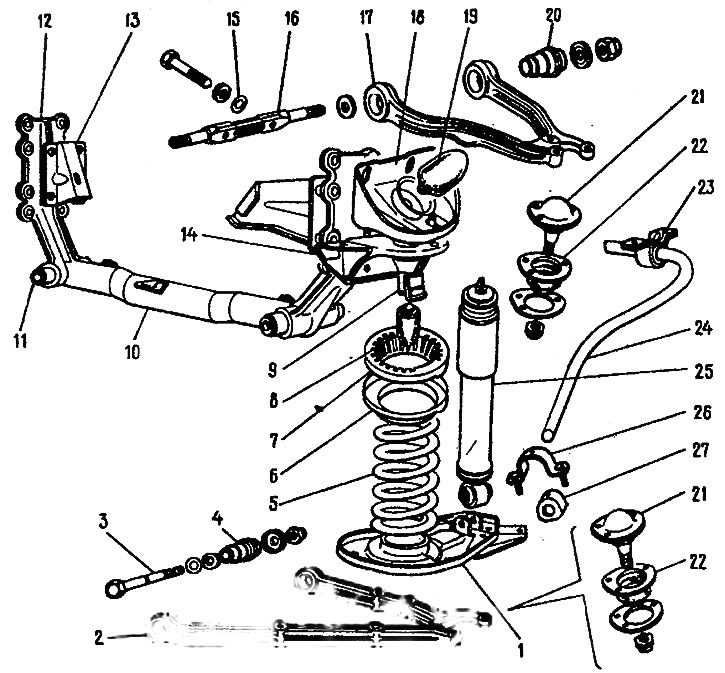

Цртање 4-7. Делови предњег вешања: 1 - доња чаша за подршку опруге; 2 - доња рука; 3 - осовина доње руке; 4 - гумено-метална шарка доње руке; 5 - опруга; 6 - горња потпорна чаша; 7 - изолациона заптивка опруге; 8 - бафер компресије; 9 - ограничавач хода компресије; 10 - попречни носач суспензије; 11 - чаура носача попречног носача; 12 - носач пречке; 13 - носач мотора 14 - горњи носач опруге, 15 - подлошка за подешавање; 16 - Осовина надлактице; 17 - надлактица: 18 - држач одбојног одбојника; 19 - одбојни тампон; 20 - гумено-метална шарка надлактице; 21 - куглични зглоб; 22 - Заштитни поклопац кугличног зглоба; 23 - носач за причвршћивање шипке на тело; 24 - стабилизатор; 25 - амортизер; 26 - копча за јастук; 27 - јастук
Текст је копиран са онлајн ресурса VazBook
Скупштина
Монтажа јединица предњег огибљења врши се обрнутим редоследом од демонтаже. Приликом монтаже главчине точка на сепараторе лежајева нанети слој масти ЛИТОЛ-24 и у равномерном слоју нанети у шупљину зглоба између лежајева у количини од 40 г по зглобу.
Приликом постављања носача попречних носача, затегните унутрашњу матицу док се не изабере размак између подлошке и конзоле 3 (цртање 4-6), а спољашњи - до тренутка наведеног у додатку.
Да бисте спречили неправилну расподелу сила у гумено-металним шаркама, затегните навртке на осовинама полуге под статичким оптерећењем возила од 3140 Н (320 кгф). Затим проверите и подесите поравнање точкова и уклапање.
