Пажња! Изводимо радове на ревизионој јами или лифту.
Ако је потребно заменити заптивку или демонтирати клипњачу и клипну групу на аутомобилу, онда уклањамо главу заједно са издувном граном, усисном цеви и карбуратором.
Одвојите негативни кабл из батерије.
Испразните расхладну течност (види Замена расхладне течности).
Одвојите погонске каблове вентила за ваздух и гас од карбуратора, црева за довод горива и одвода горива, жице од електромагнетног вентила и граничног прекидача за контролу броја обртаја у празном ходу, црева за вентилацију кућишта радилице и црево за довод вакуума до вакуумског регулатора времена паљења, црева за одвод расхладне течности из склопа лептира за гас (склоп топлоте пригушнице. Уклањање карбуратора са мотора).
Уклањамо сензор дистрибутера са високонапонским жицама (види Уклањање сензора разводника паљења).
Одвојите улазну цев од издувног разводника (види Уклањање усисне цеви), топлотни штит стартера и држач излазне цеви радијатора грејача (види Замена заптивки усисне цеви и издувног разводника мотора карбуратора).
Одвојите жицу од сензора температуре расхладне течности (погледајте Замена сензора температуре расхладне течности за инструмент таблу).
Одвојите црево за појачавање кочница од усисне цеви.
Одвајамо црева са излазне цеви расхладног плашта и црева са улазне цеви радијатора грејача.
Растављамо полуге за погон брегастог вратила и вентила (види Уклањање брегастог вратила и погонских полуга вентила мотора карбуратора).
Уклонимо ланац са ланчаника брегастог вратила и вежемо ланац жицом.
Након одвртања монтажних вијака (види Уклањање и растављање главе цилиндра мотора са убризгавањем), уклоните склоп главе цилиндра са усисном цеви, карбуратором и издувном граном.
Растављање механизма вентила, уклањање улазне цеви радијатора грејача и излазне цеви плашта расхладног система (погледајте Уклањање и растављање главе цилиндра мотора са убризгавањем).
Ако је потребно уклонити вијак за подешавање механизма вентила...
(Текст је преузет са онлајн ресурса: www.VAZbook.ru)

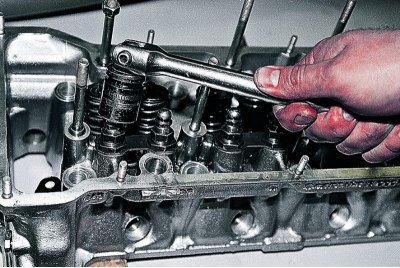

...помоћу главе од 21 мм одврните чахуру завртња за подешавање...

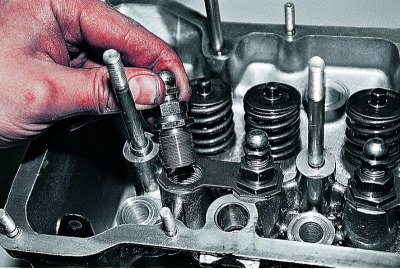

...и уклоните га заједно са завртњем за подешавање и сигурносном матицом.
Састављање и монтажа главе цилиндра (види Уклањање и растављање главе цилиндра мотора са убризгавањем).
