Розбирання та складання генератора
Від'єднують провід від штекера "В" регулятора напруги. Від'єднують дроти регулятора та конденсатора від клеми "30" генератора і відвертають гвинти кріплення регулятора напруги. Щоб не зламати щітки при знятті щіткотримача, вставляють лезо викрутки між корпусом регулятора 1 (мал. 132) і щіткотримачем 2 і частково висувають регулятор з генератора, залишивши на місці щіткотримач. Після цього нахиляють і витягують регулятор разом із щіткотримачем із генератора. Знімають конденсатор 20, відгорнувши гвинт його кріплення.

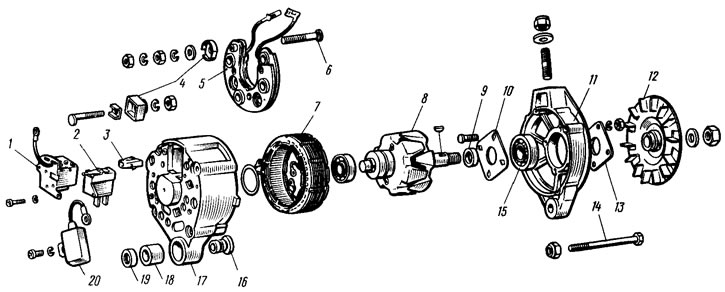

Мал. 132. Деталі генератора: 1 - регулятор напруги; 2 - щіткотримач; 3 - колодка виведення додаткових діодів; 4 - ізолюючі втулки; 5 - випрямний блок; 6 - контактний болт; 7 - статор; 8 - ротор; 9 - дистанційна втулка; 10 - внутрішня шайба кріплення підшипника; 11 – кришка з боку приводу; 12 - шків; 13 - зовнішня шайба кріплення підшипника; 14 - стяжний болт; 15 - передній шарикопідшипник ротора; 16 - втулка; 17 - кришка з боку контактних кілець; 18 - буферна втулка; 19 - підтискна втулка; 20 - конденсатор
Відвертають гайки стяжних болтів 14 і знімають кришку генератора 11 разом з ротором і шківом. Затискають ротор у лещатах, відвертають гайку шківа та знімачом 02.7823.9504 знімають шків з валу ротора. Виймають із паза на валу сегментну шпонку і знімають кришку 11.
Знімач 02.7823.9504 складається з двох сталевих напівкілець, які вкладаються в струмок шківа, та звичайного знімача. Лапами знімника захоплюють за півкільця, а болт упирають у торець валу генератора. Півкільця мають такий самий переріз, як і ремінь приводу генератора. З одного боку, вони з'єднані шарнірно, а з іншого забезпечені важелями, які стискаються рукою при знятті шківа.
Відвертають гайки гвинтів, що з'єднують наконечники вентилів з висновками статора обмотки, і витягують статор 7 з кришки 17 генератора. Відвертають гайку контактного болта 6, від'єднують від колодки 3 штекер дроту додаткових діодів і знімають випрямний блок 5.
Збирають генератор у зворотній послідовності. Неспіввісність отворів у лапах кришок генератора має бути не більше 0,4 мм. Тому при складанні необхідно вставляти в отвори ступінчасту циліндричну контрольну оправку, що має з одного боку діаметр 12 мм, а з іншого 22 мм. Конічна пружинна шайба шківа опуклою стороною повинна стикатися з гайкою. Гайку шківа затягують моментом 39-90 кгсм.
Щоб уникнути поломки щіток перед встановленням регулятора зі щіткотримачем на місце необхідно не вставляти повністю щіткотримач у регулятор, а лише частково засунути його і в такому вигляді вставити в генератор. Після встановлення щіткотримача на місце у кришці генератора легким натисканням на регулятор всувають його в генератор.
Заміна щіткотримача
Якщо щітки зносилися і виступають із щіткотримача менше ніж на 5 мм, то щіткотримач замінюють зі щітками. Для заміни висувають щіткотримач із корпусу регулятора напруги, натиснувши на висновок "В". Перед встановленням регулятора напруги з новим щіткотримачем на місце продувають гніздо в генераторі від вугільного пилу і протирають від олії, змішаної з вугільним пилом.
[Статтю взято з онлайн-ресурсу: vazbook.ru]
Заміна підшипників ротора
Щоб витягти несправний підшипник з кришки з боку приводу, відвертають гайки гвинтів, що стягують шайби кріплення підшипника, знімають шайби з гвинтами і на ручному пресі випресовують підшипник. Якщо гайки не відвертаються (кінці гвинтів розгорнуті), то спилюють ці кінці.
Встановлювати новий підшипник у кришку генератора можна лише в тому випадку, якщо отвір для підшипника не деформований. Діаметр отвору має бути не більше 42 мм. Якщо отвір має більший діаметр або деформований, замінюють кришку на нову.
Підшипник у кришку запресовують на пресі і потім затискають між двома шайбами, стягнутими гвинтами з гайками. Після затягування гайок кінці гвинтів розкреслюють.
При заміні підшипника ротора з боку контактних кілець необхідно одночасно замінювати і кришку, оскільки якщо підшипник пошкоджений, пошкоджується і гніздо в кришці.
Заміна додаткових діодів
Для заміни відпаюють висновки пошкодженого діода і акуратно виймають його з пластмасового утримувача, не допускаючи різких ударів по випрямлячому блоку. Потім очищають місце установки діода від залишків епоксидної смоли, встановлюють та припаюють новий діод. Виведення діода з кольоровою міткою припаює до висновків вентилів. Після припаювання приклеюють корпус діода до тримача епоксидної смолою.
