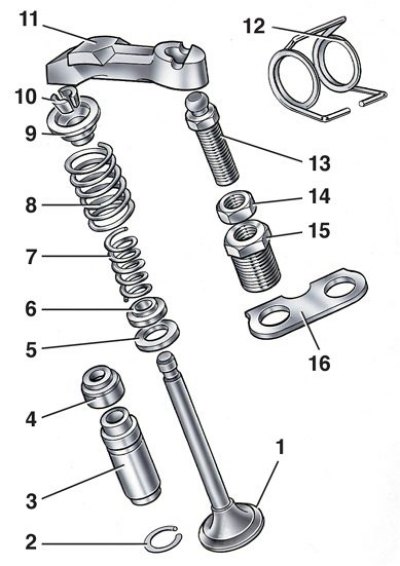

Части на клапанния механизъм
1 – клапан; 2 – задържащ пръстен; 3 – направляваща втулка; 4 – капачка на масления дефлектор; 5 – външна пружинна опорна шайба; 6 – вътрешна пружинна опорна шайба; 7 – вътрешна пружина; 8 – външна пружина; 9 – пружинна плоча; 10 – крекери; 11 – лост за задвижване на клапана; 12 – пружина на лоста; 13 – регулиращ болт; 14 – контрагайка на регулиращия болт; 15 – втулка на регулиращия болт; 16 – плоча за заключване на пружината на лоста
1. Монтирайте главата на цилиндъра на платката A.60335.
2. Разкачете изходната тръба на охладителната риза и тръбата, която отвежда течността към нагревателя. Изключете изпускателния колектор и всмукателния колектор от карбуратора (всмукването на горещ въздух се отстранява едновременно).
3. Отстранете 11-те лоста на клапана, като ги освободите от пружините. Свалете пружините на лоста.
Оригиналният източник се намира на уебсайта: VazBook

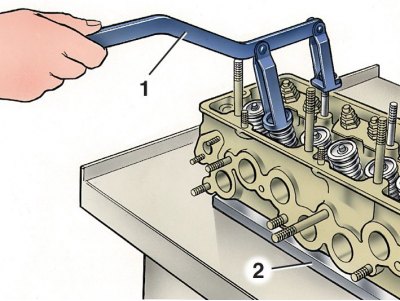

4. Инсталирайте инструмента A.60311/R, както е показано на фигурата (1 – инструмент A.60311/B; 2 – монтажна платка). Стиснете пружините на клапаните и освободете крекерите. Вместо преносимо устройство A.60311/B може да се използва и стационарно устройство 02.7823.9505.
5. Отстранете пружините на клапана с плочите и опорните шайби. Завъртете главата на цилиндъра и отстранете клапаните от дъното.
6. Отстранете маслените уплътнения от водещите втулки.
7. Отстранете запалителните свещи, като използвате ключ 67.7812.9515. Сглобете главата на цилиндъра в обратен ред.
