Postavite generator na postolje i spojite ga kako je prikazano na sl. 7-5. Uključiti elektromotor postolja, reostatom 4 namjestiti izlazni napon generatora na 13 V i dovesti brzinu rotora do 5000 min-1. Neka generator radi u ovom načinu rada najmanje 10 minuta, a zatim izmjerite povratnu struju. Za radni generator trebao bi biti najmanje 55 A.

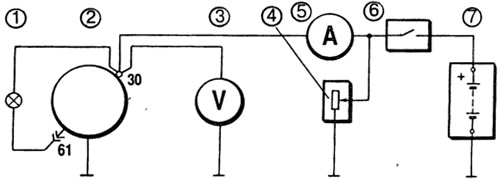

Riža. 7-5. Dijagram spajanja za ispitivanje generatora na postolju:
1 - kontrolna svjetiljka 12 V, 3 W; 2 - generator; 3 - voltmetar; 4 - reostat; 5 - ampermetar; 6 - prekidač; 7 - baterija.
Ako je izmjerena vrijednost povratne struje manja, to ukazuje na neispravnost namota statora i rotora ili oštećenje ventila. U tom je slučaju nužan temeljit pregled namota i ventila kako bi se utvrdilo mjesto kvara.
Napon na izlazu generatora provjerava se pri brzini rotora od 5000 min-1. Pomoću reostata 4 namjestite izlaznu struju na 15 A i izmjerite napon na izlazu generatora koji bi trebao biti (14,1 ±0,5) Na temperaturi okoline i generatora (25±10) °C.
Ako napon nije unutar navedenih granica, zamijenite regulator napona novim regulatorom napona koji je poznat kao ispravan i ponovno provjerite. Ako je napon normalan, onda je stari regulator napona oštećen i treba ga zamijeniti. A ako se napon i dalje ne uklapa u gore navedene granice, tada je potrebno provjeriti namotaje i ventile generatora.
