A munka befejezéséhez szüksége lesz:
- autó állvány;
- univerzális csészehúzó.
Visszavonás
1. Felkészítjük az autót a munkára (cm. "Az autó felkészítése karbantartásra és javításra").
2. Távolítsa el a bal hátsó kereket, és helyezze az autót egy biztonságos állványra (cm. "Az autó felkészítése karbantartásra és javításra").
3. Válassza le a nyomásszabályozó rugalmas karját a fülbevalóról (cm. "A folyadék nyomásának szabályozója a hátsó fékrendszerekben - eltávolítás és beszerelés").
4. Elengedjük a bal oldali rögzítőfék kábelét a két konzolból, hogy a kábelt a bal hátsó felfüggesztőkarhoz rögzítsük (cm. "Rögzítőfék kábelek - ki- és beszerelés").
5. dugókulcs 19 mm-rel lecsavarjuk a kart a karosszériatartóhoz rögzítő csavar anyáját, a csavart villáskulccsal tartva 19 mm-rel.
6. Távolítsa el a csavart. Húzza le a kart (a féktömlő meghúzása nélkül) és szerelje fel a lehúzó csészét kívül, és egy speciális alátétet a kar belsejébe.

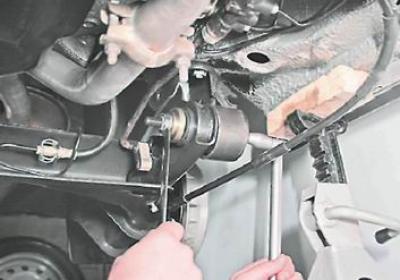

7. A lehúzó csavar anyáját elforgatva nyomjuk a csészébe a csendes blokkot.
Megjegyzés. A csendes blokk egyik szélén ütköző van, ezért csak az autó küszöbe felé nyomódik ki.
Telepítés
1. Vigyen fel szappanos oldatot az új csendesítő blokk hengeres felületére.
2. Szerelje fel a lehúzópoharat a kar belső oldalára.

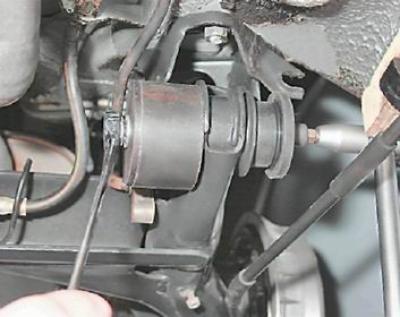

3. A lehúzó csavar anyáját elforgatva ütközésig nyomjuk az új némablokkot a karba.
4. Szereljük be a kart a karosszéria tartójába, és rögzítjük csavarral és anyával anélkül, hogy meghúznánk.
Megjegyzés. A kar rögzítőcsavarját a jármű küszöbének oldaláról kell behelyezni a karosszéria tartójába.
5. A nyomásszabályozó elasztikus karját behelyezzük a fülbevalóba, és dugóval rögzítjük.
6. Rögzítjük a kézifékkábelt a tartókban.
7. Szerelje fel a kereket, és vegye le az autót az állványról.
8. Nyomja meg többször az autó hátulját a felfüggesztés önbeállításához.
9. Végül húzza meg a kar csavar anyáját 66,6-82,3 N·m nyomatékkal (6,8-8,4 kgf·m).
A második kar csendes blokkját ugyanúgy cserélik.
