Пажња! Пре извођења операције прочитајте безбедносна правила за сервисирање и поправку система за напајање (погледајте "Мере предострожности за одржавање и поправку система напајања").
Уклањање
1. Ослободите притисак горива у цеви за гориво (види "Цијев за гориво - растерећење притиска").
2. Уклоните пријемник (погледајте "Пријемник мотора 2111 (1,5i 8v) - скидање, замена заптивки и уградња").
Коментар.Пријемник није потребно уклонити, али тада ће бити тешко осигурати неопходну чистоћу ињектора током монтаже.
3. Притиском на опружне копче одвојите конекторе снопа каблова са четири бризгаљке.
4. Скините црево са цеви регулатора притиска горива.
5. Са отвореним кључем за 17 мм одврните прикључак цеви за довод горива на рампу (1), држећи шестоугаони крај црева за довод горива кључем исте величине. Слично томе, одвојимо цев за одвод горива од црева (2). Прикључак одводне цеви је фабрички означен плавом бојом.
6. Уклоните врхове црева са цеви.
7. Са шестоугаоним кључем за 5 мм одврћемо два вијка који причвршћују шину за гориво на усисни разводник.
8. Уклоните склоп шина за гориво са ињекторима.
Пажња! Будите пажљиви, у разводу горива је остала мала количина горива.
9. Користећи шрафцигер са прорезима, уклоните гумене заптивне прстенове са крајева цеви.
Упозорење! Замењујемо оштећене заптивне прстенове.
Демонтажа

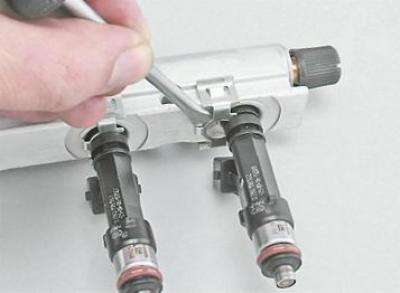

10. Користећи шрафцигер са прорезима, померите држач ињектора дуж шина за гориво.
11. Уклоните ињектор из развода горива.
12. Уклоните остала три ињектора на исти начин.
Упозорење! Спојеви ињектора са шином горива и са усисном граном заптивени су гуменим прстеновима. Сви оштећени заптивни прстенови морају бити замењени.
13. Уклоните држаче опруге ињектора са шина за гориво.
14. Уклоните регулатор притиска горива (погледајте "Мотор за гориво 2111 (1,5i 8v) - замена регулатора притиска горива").

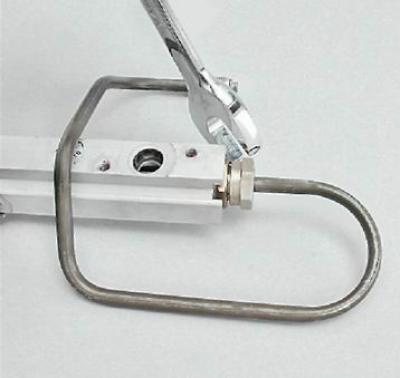

15. Кључ за 24 мм одврнемо матицу цеви за довод горива и уклонимо крај цеви са шине за гориво.
Упозорење! Веза цеви са шином за гориво је заптивена гуменим прстеном постављеним на крају шине. Заменимо оштећени заптивни прстен.
16. Ако је потребно, употребите металну капицу са брадавице точка да одврнете вретено вентила дијагностичке брадавице.
Монтажа и монтажа
Састављамо и уграђујемо шину за гориво обрнутим редоследом. Пре монтаже прекријте заптивне гумене прстенове танким слојем моторног уља.
