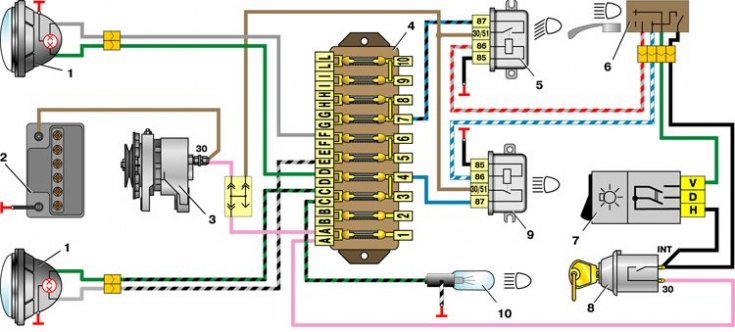

Схема за включване на фаровете на автомобил ВАЗ-21011
1 - фарове; 2 - акумулаторна батерия; 3 - генератор; 4 - блок с предпазители; 5 - реле за включване на къса светлина на фаровете; 6 - превключвател на фаровете; 7 - ключ за външно осветление; 8 - ключ за запалване; 9 - реле за включване на дълги светлини на фаровете; 10 - контролна лампа на дългите светлини на фаровете в комбинация от устройства

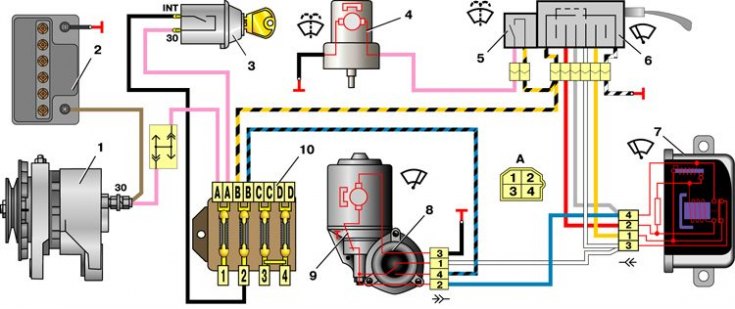

Схема за включване на чистачките на автомобили ВАЗ-21011
1 - генератор; 2 - акумулаторна батерия; 3 - ключ за запалване; 4 - електродвигател на помпата за миене на предното стъкло; 5 - превключвател за миене на предното стъкло; 6 - превключвател на чистачките; 7 - реле за чистачки; 8 - редуктор на двигателя на чистачките; 9 - термобиметален предпазител; 10 - кутия с предпазители; A - редът на условното номериране на щепселите в блоковете на мотор-редуктора и релето на чистачките
Схемата на свързване на електрическото оборудване на автомобила VAZ-21011 (виж подраздел 11.1.1) е леко променена поради прехвърлянето на лампата за странично осветление от страничната светлина към фара и въвеждането на допълнителни релета за включване на фаровете за къси и дълги светлини, както и, поради инсталирането на превключвател с три лоста на кормилната колона и въвеждането на електрическо задвижване на помпата за миене на предното стъкло.
