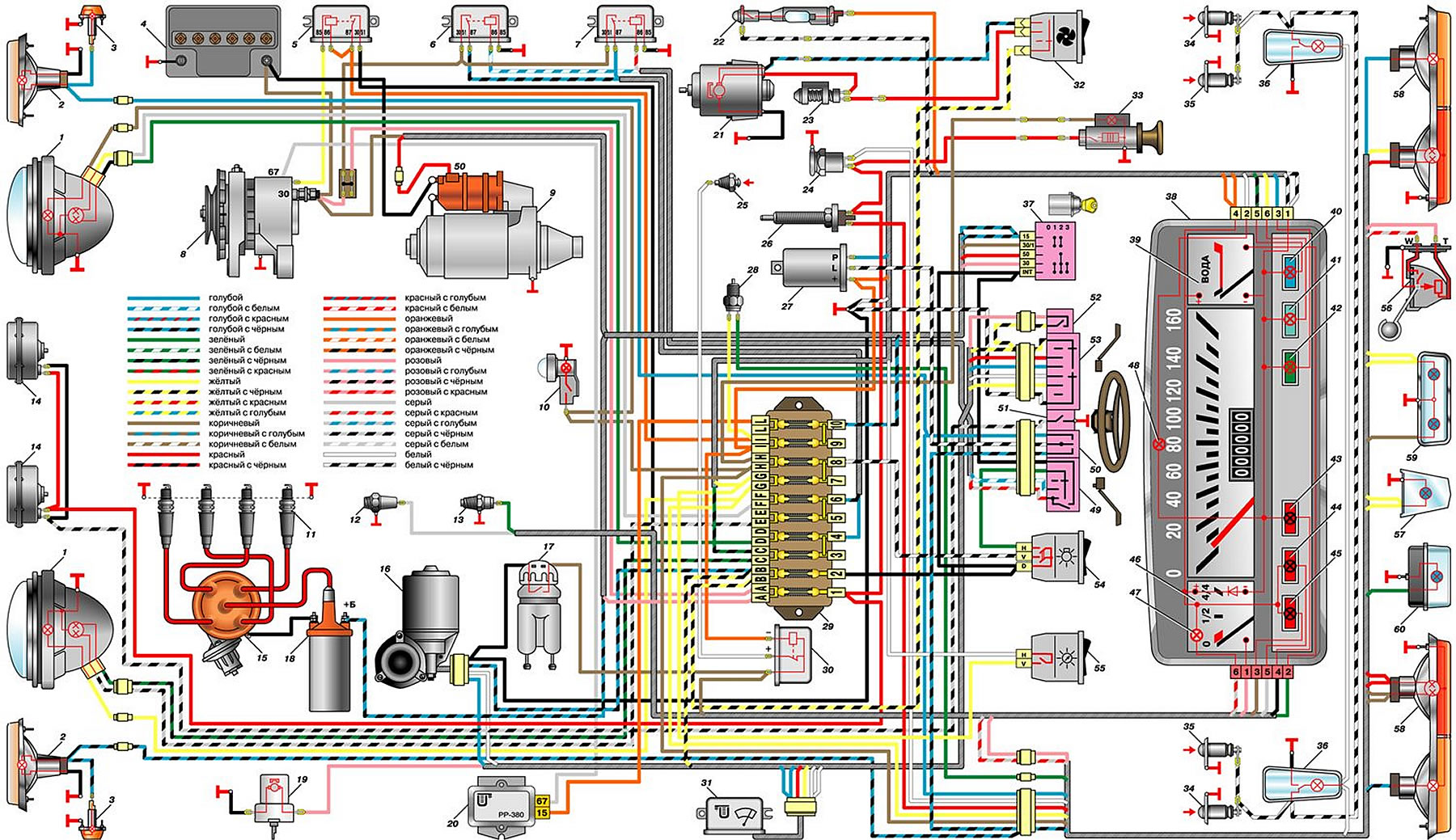

Електрическа схема на автомобила ВАЗ-21011 и ВАЗ-21013
- 1 – фарове;
- 2 – предни пътепоказатели;
- 3 – странични пътепоказатели;
- 4 – акумулаторна батерия;
- 5 – Реле на индикаторната лампа за зареждане на батерията;
- 6 – реле за къси светлини на фаровете;
- 7 – реле за дълги светлини;
- 8 – генератор;
- 9 – стартер;
- 10 – лампа под капака;
- 11 – запалителни свещи;
- 12 – сензор за предупредителна светлина за налягането на маслото;
- 13 – сензор за измерване на температурата на охлаждащата течност;
- 14 – звукови сигнали;
- 15 – разпределител на запалването;
- 16 – мотор-редуктор на чистачките;
- 17 – сензор на индикаторната лампа за нивото на спирачната течност;
- 18 – бобина за запалване;
- 19 – Мотор за миене на предното стъкло;
- 20 – регулатор на напрежението;
- 21 – електродвигател на нагревател;
- 22 – лампа за осветление на жабката;
- 23 – допълнителен резистор на електродвигателя на нагревателя;
- 24 – Букса за преносима лампа;
- 25 – Превключвател на индикаторната лампа на ръчната спирачка;
- 26 – Превключвател на стоп светлината;
- 27 – реле-хеликоптер насоки на завоя;
- 28 – Превключвател за светлини за заден ход;
- 29 – кутия с предпазители;
- 30 – Реле-прекъсвач на индикаторната лампа на ръчната спирачка;
- 31 – Реле за чистачки на предното стъкло;
- 32 - превключвател на двигателя на нагревателя;
- 33 – запалка;
- 34 – ключове за таванно осветление, разположени в колоните на задната врата;
- 35 – ключове за таванно осветление, разположени в колоните на предната врата;
- 36 – абажури;
- 37 – ключ за запалване;
- 38 – инструментална група;
- 39 – указател за температурата на охлаждащата течност;
- 40 – Индикаторна лампа за дълги светлини;
- 41 – Индикаторна лампа за външно осветление;
- 42 – контролна лампа насоки на завоя;
- 43 – Индикаторна лампа за зареждане на батерията;
- 44 – Индикаторна лампа за налягането на маслото;
- 45 – Ръчна спирачка и индикаторна лампа за нивото на спирачната течност;
- 46 – индикатор за нивото на горивото;
- 47 – Индикаторна лампа за резерва на гориво;
- 48 – Лампа за осветление на арматурното табло;
- 49 – превключвател на фаровете;
- 50 – превключвател за пътепоказатели;
- 51 – Превключвател за звуков сигнал;
- 52 – Превключвател за миене на предното стъкло;
- 53 – Превключвател на чистачките на предното стъкло;
- 54 – Ключ за външно осветление;
- 55 – Превключвател за осветление на приборите;
- 56 – сензор за индикатор за нивото на горивото и резерва;
- 57 – Светлина на багажника;
- 58 – задни светлини;
- 59 – Осветление на регистрационния номер;
- 60 – светлина за заден ход
