Ispustimo ulje iz prijenosnog kućišta i očistimo ga od prljavštine.

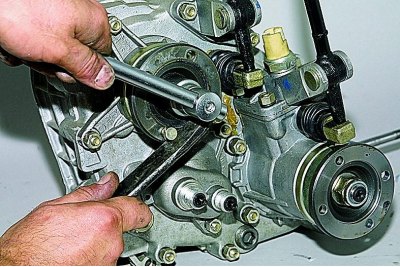

Otpustite maticu prirubnice pogonskog vratila (pogledajte Zamjena brtvi vratila kućišta prijenosa).
Slično, otpuštamo matice druge dvije prirubnice.
Uklonite kućište pogonskog zupčanika brzinomjera (pogledajte Uklanjanje kućišta pogonskih zupčanika brzinomjera i senzora brzine automobila VAZ-21214 (kućišta pogonskog zupčanika brzinomjera automobila VAZ-21213)).

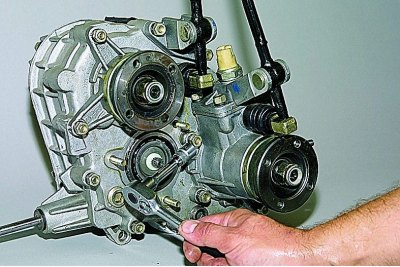

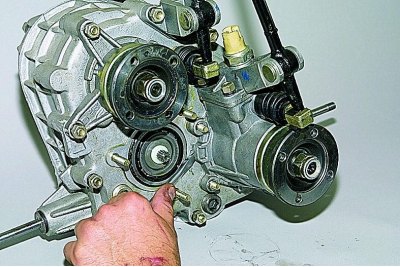

Koristeći utičnicu od 13 mm, odvrnite pet matica kućišta pogona prednje osovine.

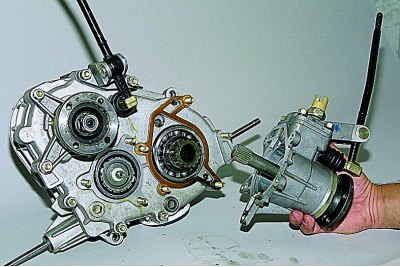

Koristeći odvijač, odvojite ušice kućišta radilice…

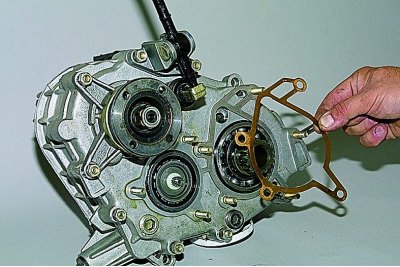

...skidamo..
...i brtvilo.

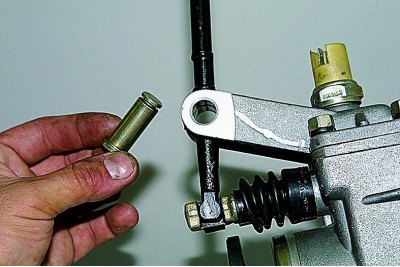

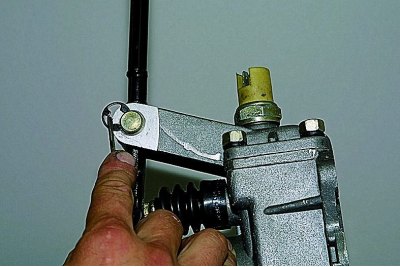

Pomoću odvijača skinite sigurnosnu podlošku..
...uklanjamo osovinu poluge blokade diferencijala (ako ima bilo kakvih poteškoća, izbijte ga udarcem od mekog metala).

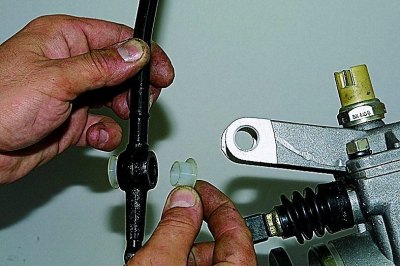

Uklanjamo polugu blokade diferencijala i plastične čahure osovine.

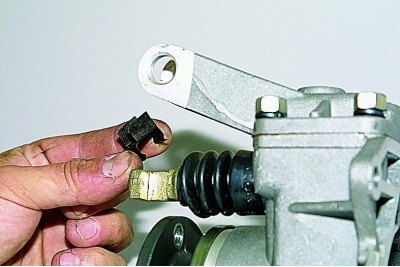

Uklonite prekidač svjetlosnog indikatora blokade diferencijala (pogledajte Zamjena prekidača indikatora blokade diferencijala).

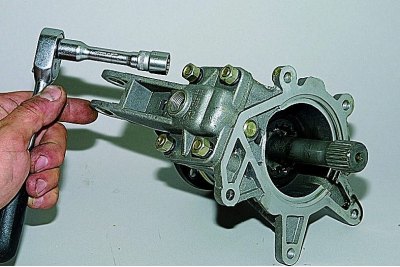

Uklanjamo oprugu poluge s šipke vilice blokade diferencijala.
Koristeći utičnicu od 13 mm, odvrnite četiri matice koje pričvršćuju poklopac kućišta pogona prednje osovine.

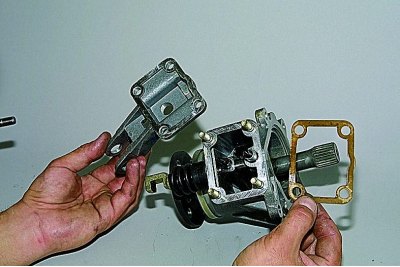

Uklanjamo poklopac i brtvu.

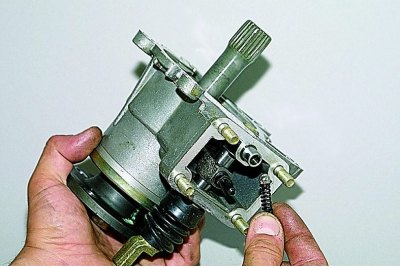

Izvadimo oprugu i istresemo pričvrsnu kuglu iz utičnice kartera.

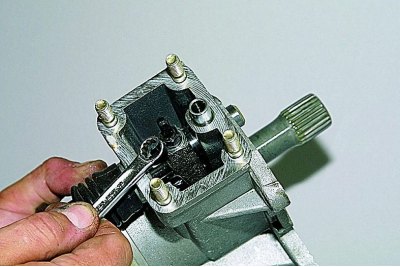

Koristeći otvoreni ključ od 10 mm, odvrnite vijak za zaključavanje vilice kvačila blokade diferencijala.

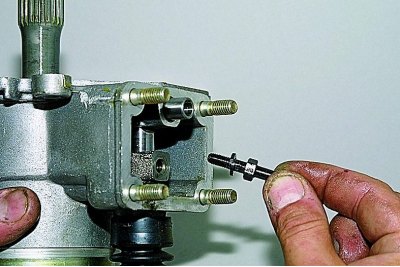

Izvadimo vijak s opružnom podloškom.

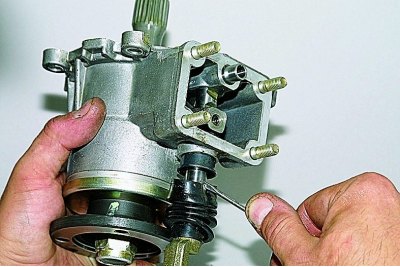

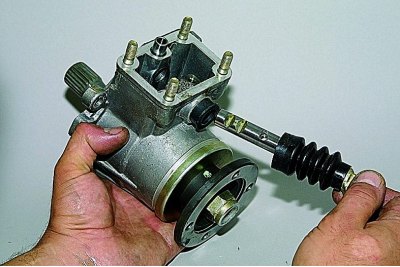

Odvijačem odvajamo zaštitni poklopac poluge vilice blokade diferencijala..

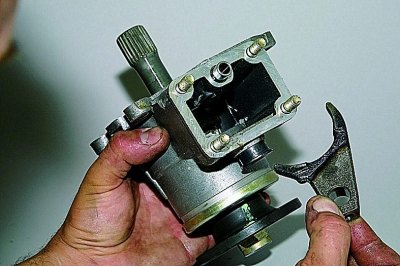

...i izvadimo šipku s poklopcem.
Izvadimo vilicu..

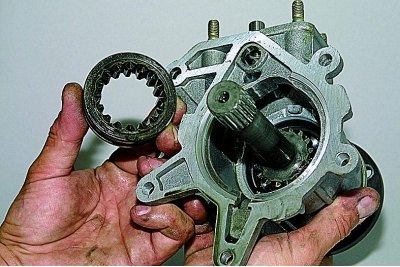

...i kvačilo za blokadu diferencijala.
Potpuno odvrnemo prethodno olabavljenu pričvrsnu maticu prirubnice i uklonimo podlošku.

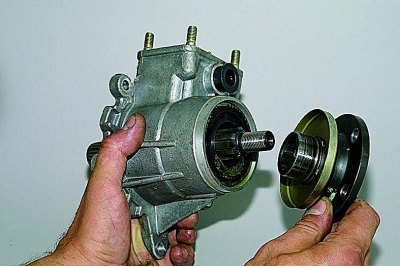

Uklanjamo prirubnicu.

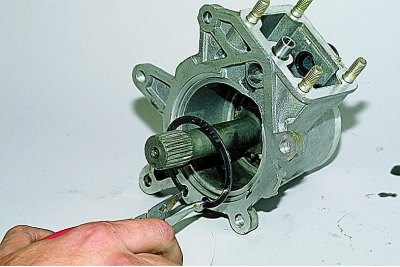

Pomoću kliješta uklonite pričvrsni prsten ležaja pogonskog vratila prednje osovine.

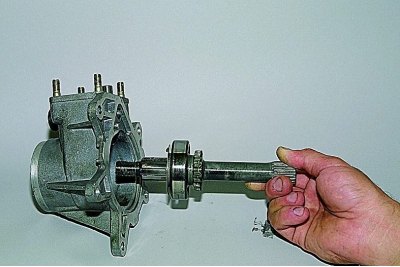

Uklanjamo sklop osovine iz kućišta radilice.

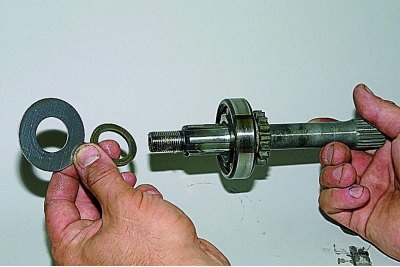

Uklonite usmjerivač ulja i potisni prsten s prednjeg kraja osovine.

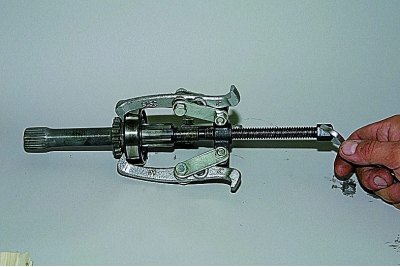

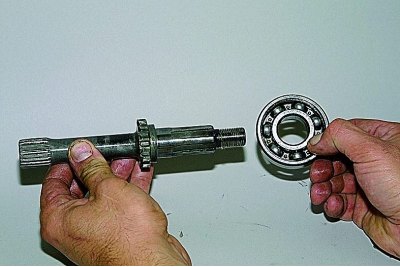

Zakačivši vanjski prsten ležaja izvlakačem s tri čeljusti,…
…pritišćemo ležaj.

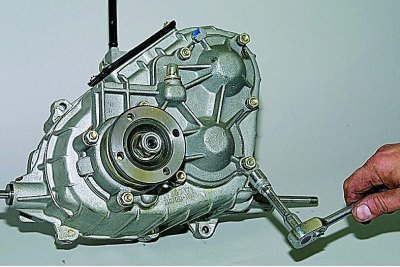

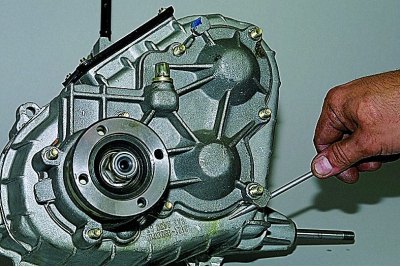

Koristeći utičnicu od 13 mm, odvrnite osam matica koje pričvršćuju stražnji poklopac za kućište prijenosnog kućišta.

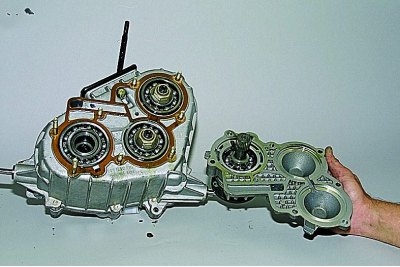

Odvajajući ga odvijačem,..

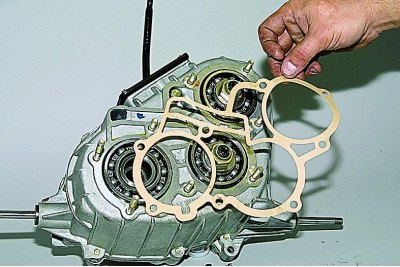

...skidamo poklopac zajedno sa pogonskom osovinom stražnje osovine..
...i brtvilo.

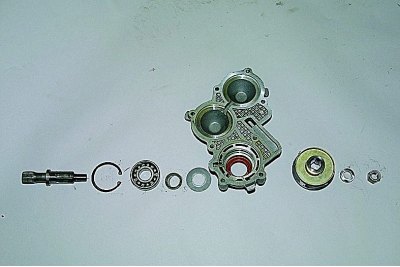

Skinemo pogonsku osovinu stražnje osovine sa stražnjeg poklopca i rastavimo je na isti način kao i prednju osovinu kartera.

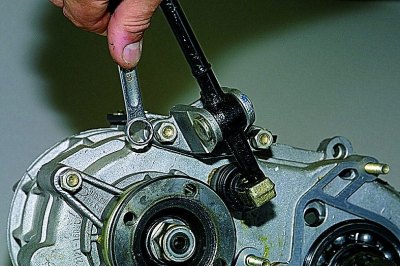

Dijelovi pogonskog vratila stražnje osovine i stražnji poklopac.

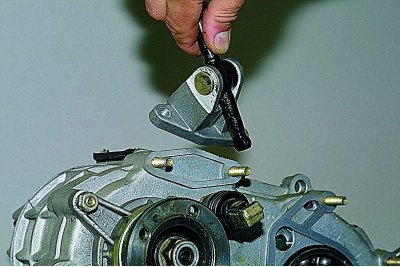

Pomoću ključa od 13 mm odvrnite dvije matice koje pričvršćuju nosač ručice mjenjača za kućište prijenosnog kućišta…
...i uklonite nosač mjenjača s polugom.
Odvajamo ručicu mjenjača od nosača na isti način kao i uklanjanje poluge blokade diferencijala.

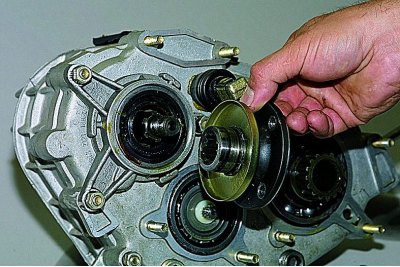

Nakon što ste konačno odvrnuli maticu prirubnice pogonskog vratila,…
...uklonite prirubnicu.

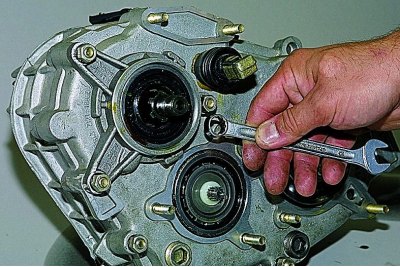

Pomoću ključa od 13 mm odvrnite tri matice…

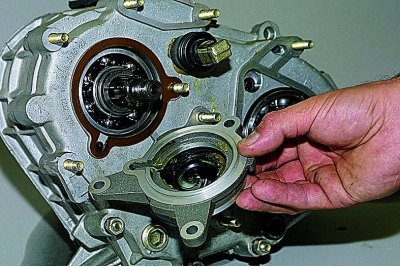

...i uklonite prednji poklopac ležaja pogonskog vratila.

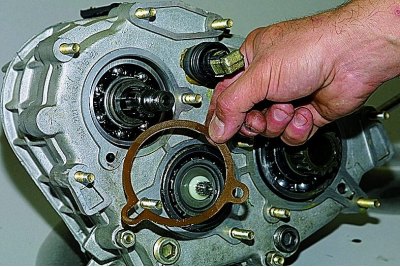

Spoj je zapečaćen brtvom.

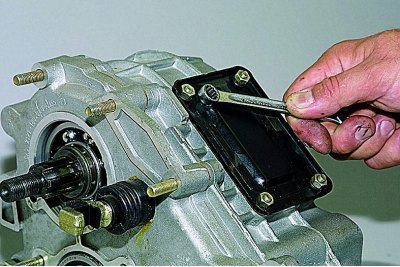

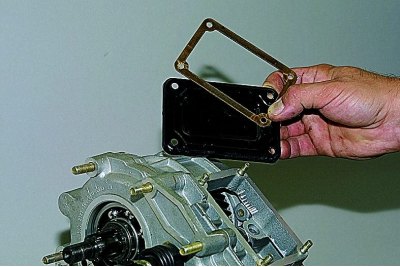

Pomoću ključa od 10 mm odvrnite četiri matice koje pričvršćuju poklopac.
Uklanjamo otvor i brtvu.
Skinite oprugu sa šipke vilice mjenjača (slično prikazanoj na fotografija 9) i pomaknite poklopac šipke (kao što je prikazano na fotografija 15).

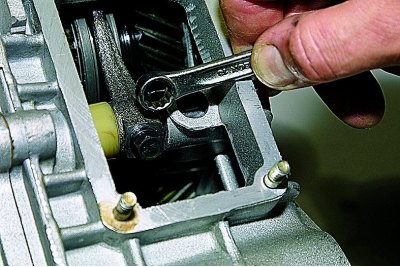

Unutar otvora, pomoću ključa s otvorenim krajem od 10 mm, odvrnite vijak koji pričvršćuje vilicu na šipku.

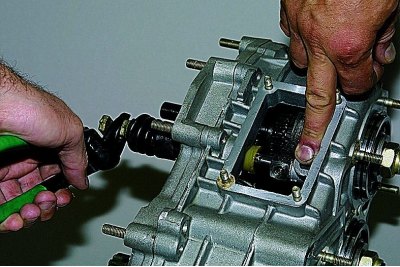

Da kuglica i opruga ne bi iskočile,…

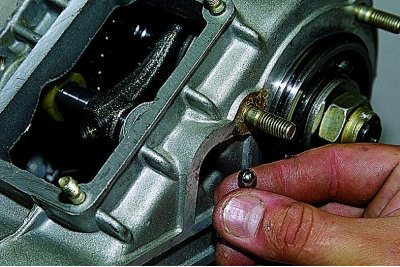

…prstom pokrijemo rupu i kliještima postupno izvlačimo šipku.
U tom slučaju, pričvrsna kugla ispada kroz bočni otvor kućišta radilice.

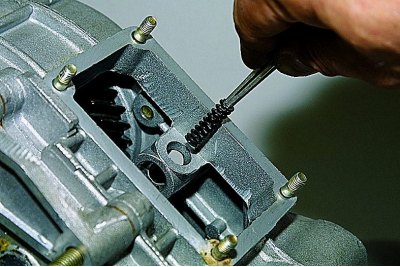

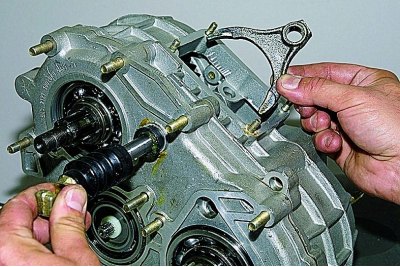

Pincetom uklanjamo oprugu za držanje.
Dalje povlačeći šipku, uklanjamo vilicu kvačila mjenjača..

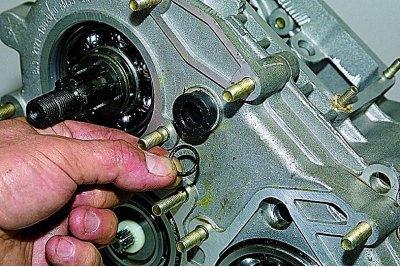

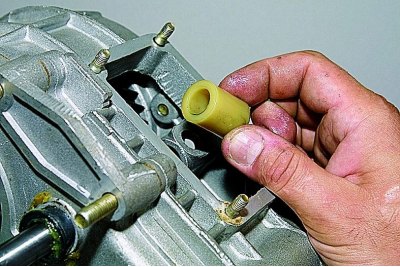

...i plastičnu navlaku za razmak.

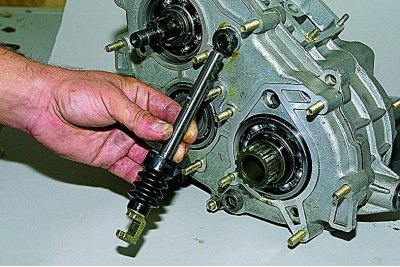

Izvadimo šipku.

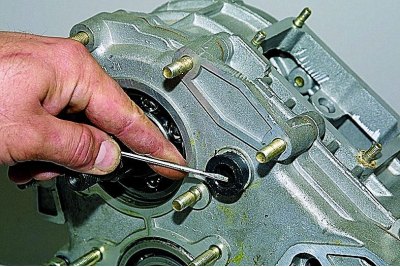

Vilica za blokadu diferencijala i šipke vilice za mjenjač zabrtvljene su gumenim prstenovima. Pokazat ćemo kako ih ukloniti na primjeru prstena šipke vilice mjenjača.
Odvajajući ga odvijačem,..
...vadimo brtveni gumeni prsten.

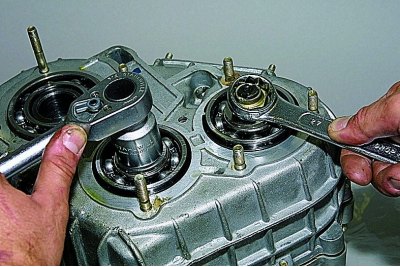

Otpuštamo matice stražnjih ležajeva pogonskih i srednjih vratila.

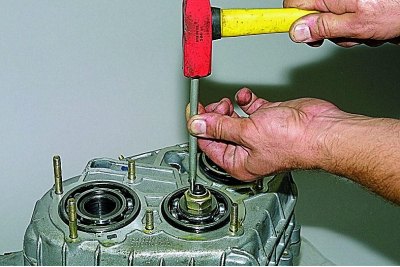

Koristeći otvoreni ključ od 27 mm, odvrnite jednu od matica, držeći osovine od okretanja pomoću druge matice pomoću ključa ili glave iste veličine.

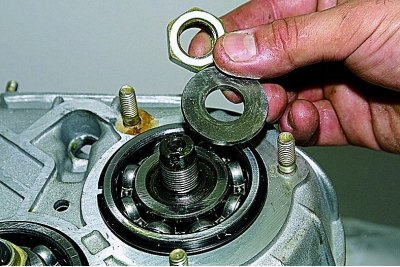

Uklonite maticu i podlošku.

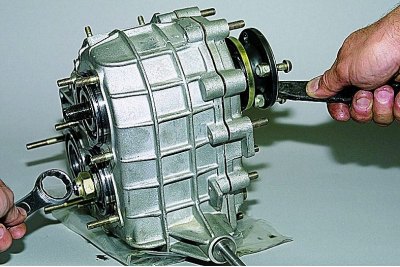

Umetnemo pričvrsne vijke propelerskog vratila u rupe prirubnice i postavimo prirubnicu na klinove pogonske osovine kućišta prijenosa.
Odvrnemo drugu maticu, držeći osovine od okretanja pomoću montažne oštrice umetnute između vijaka.
Uklonite maticu i podlošku. Uklanjamo prirubnicu pogonskog vratila.

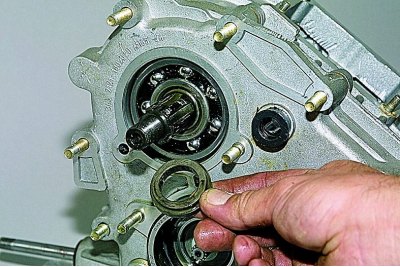

Uklonite potisni prsten prednjeg ležaja pogonskog vratila.

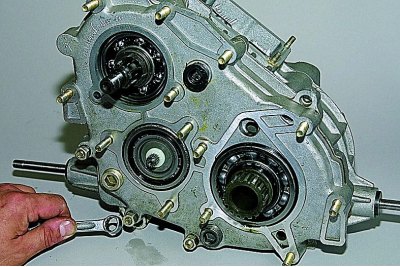

Pomoću ključa od 13 mm odvrnite tri preostale matice koje pričvršćuju prednji poklopac kućišta prijenosa.

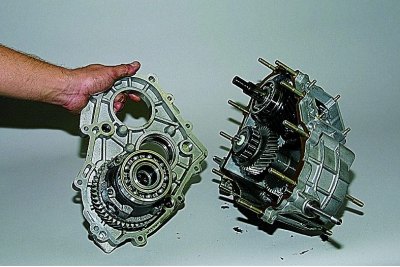

Preostale matice ovog poklopca su odvrnute prilikom demontaže poklopca prednjeg ležaja pogonskog vratila, kućišta pogona prednje osovine i nosača ručice mjenjača.

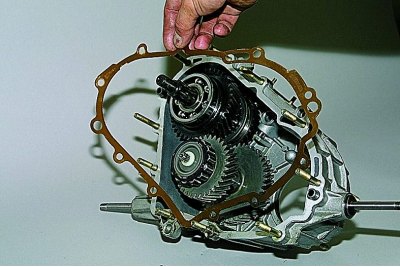

Uklanjamo prednji poklopac kućišta prijenosa s diferencijalom.
Uklanjamo brtvu s klinova kućišta prijenosnog kućišta.

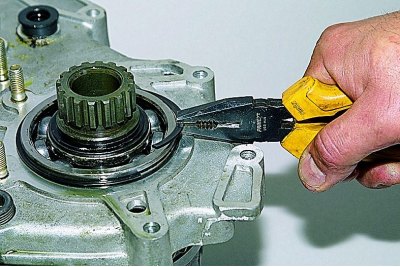

Pomoću kliješta uklonite ugradni prsten prednjeg ležaja kućišta diferencijala.

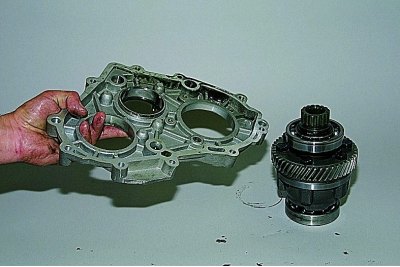

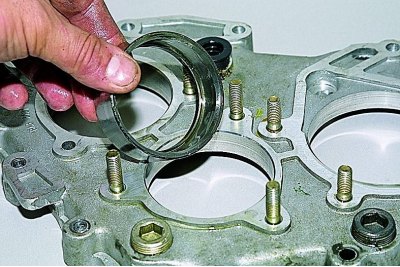

Odvajamo diferencijal i prednji poklopac kućišta prijenosa.
Izvadimo ga (ili izbačen probojcem od mekog metala) od utičnice prednjeg poklopca, vanjskog prstena prednjeg ležaja međuvratila.

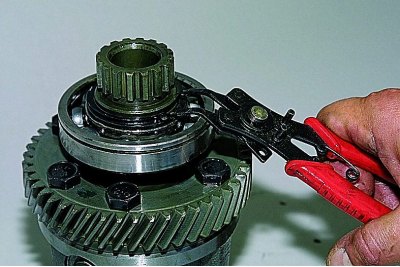

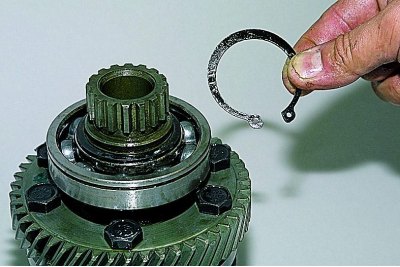

Pomoću kliješta otvaramo pričvrsni prsten prednjeg ležaja kućišta diferencijala…

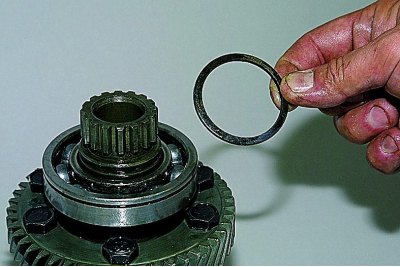

...i mi ga skidamo.
Skinite opružnu podlošku.

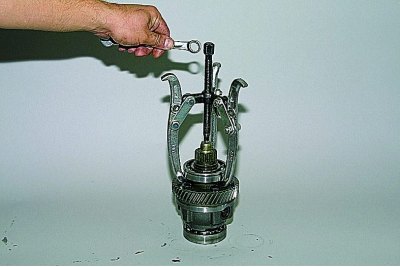

U rupu na kućištu prednjeg diferencijala ugrađujemo odgovarajući graničnik za vijak za izvlačenje…
...i tegljač s tri noge..

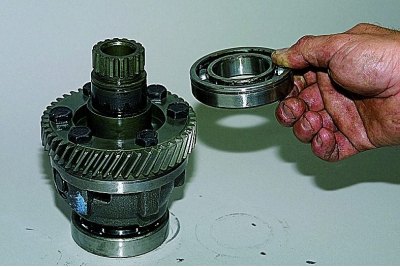

...istiskujemo prednji ležaj.
Ako je potrebno, uklonite stražnji ležaj na isti način.
Stavljamo oznake na kućišta prednjeg i stražnjeg diferencijala kako ne bismo poremetili ravnotežu jedinice tijekom montaže.

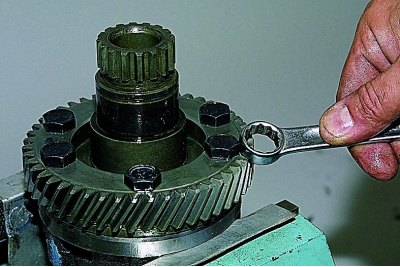

Stezanjem kućišta diferencijala u škripac s mekim metalnim čeljustima,…

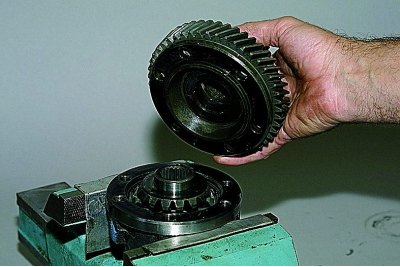

…okastim ključem od 17 mm odvrnemo šest vijaka koji zajedno drže pogonski zupčanik, kućište prednjeg i stražnjeg diferencijala.
Odvajamo kućište prednjeg i stražnjeg diferencijala.
U tom slučaju pogonski zupčanik ostaje na prednjem kućištu.

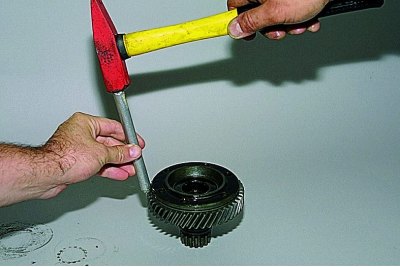

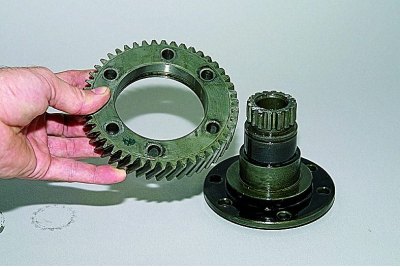

Srušimo ga s tijela probojcem od mekog metala.
Odvajamo pogonski zupčanik i kućište prednjeg diferencijala.

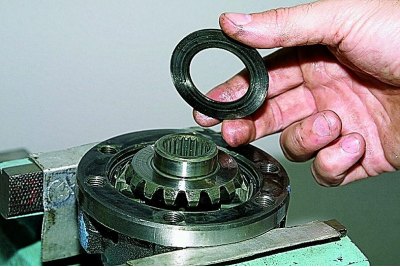

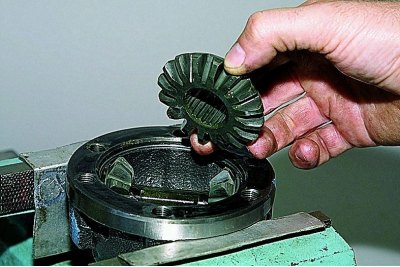

Uklanjamo potpornu ploču s pogonskog zupčanika prednje osovine…

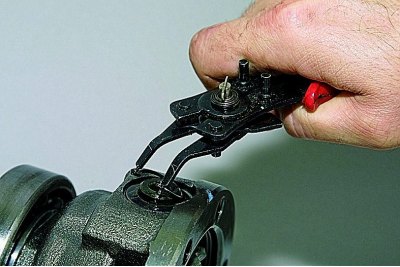

...i vadimo samu opremu.

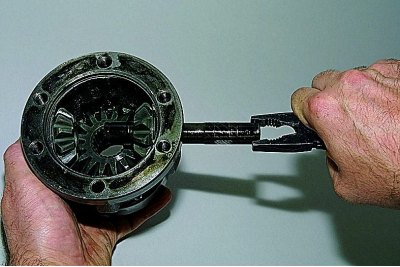

Pomoću kliješta otvaramo pričvrsni prsten osovine satelita i uklanjamo ga.

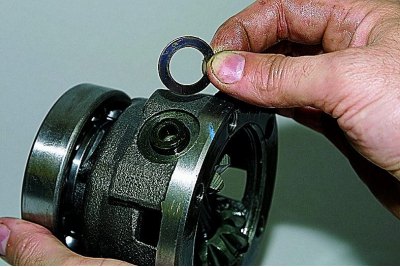

Uklanjamo opružnu pločicu satelitske osovine.
Pomoću kliješta zakačimo drugi pričvrsni prsten i uklonimo satelitsku osovinu.

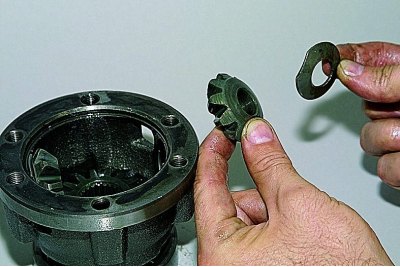

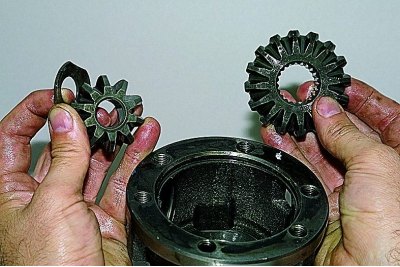

Uklanjamo potpornu ploču i satelit iz kućišta stražnjeg diferencijala.
Nakon što smo uklonili drugi satelit i njegovu podlošku, izvlačimo pogonski zupčanik stražnje osovine.
Za uklanjanje primarne i srednje osovine…

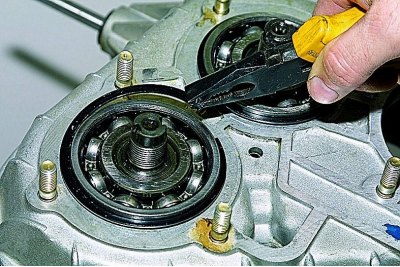

…koristite kliješta za uklanjanje montažnog prstena stražnjeg ležaja pogonskog vratila.
Slično, demontiramo stražnji prsten ležaja srednjeg vratila.

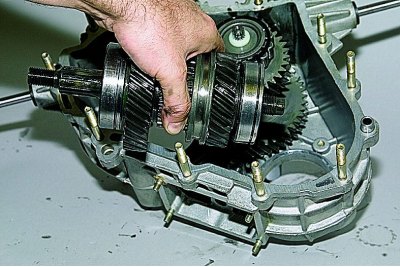

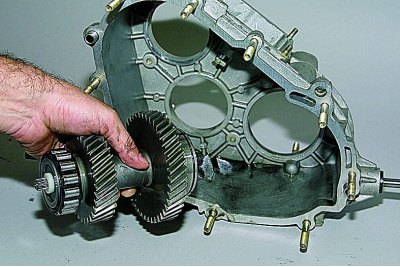

Uklanjamo pogonsku osovinu iz kućišta radilice...
... i međuvratilo.
Nazubljeni dio pogonske osovine stežemo u škripac s čeljustima od mekanog metala,…

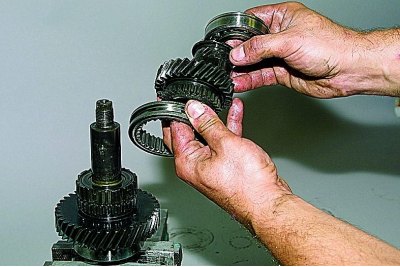

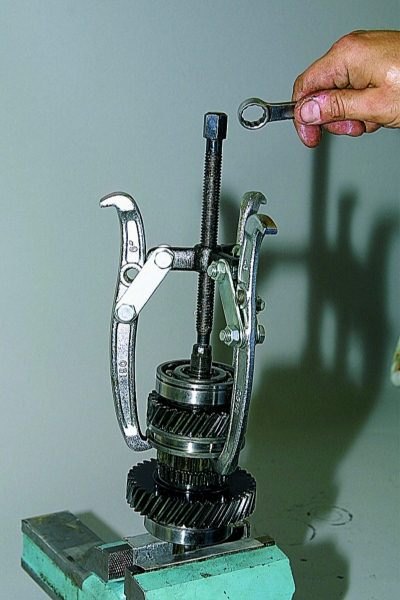

...i, zakačivši šape izvlakača na spojku mjenjača,..

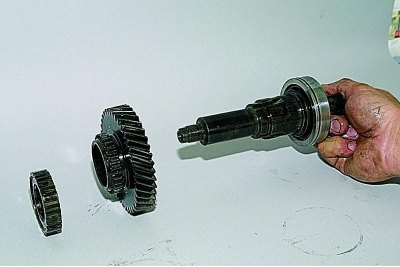

...skidamo stražnji ležaj, čahuru, niski stupanj prijenosa i kvačilo.
Uklanjamo glavčinu kvačila i gornji zupčanik s osovine.

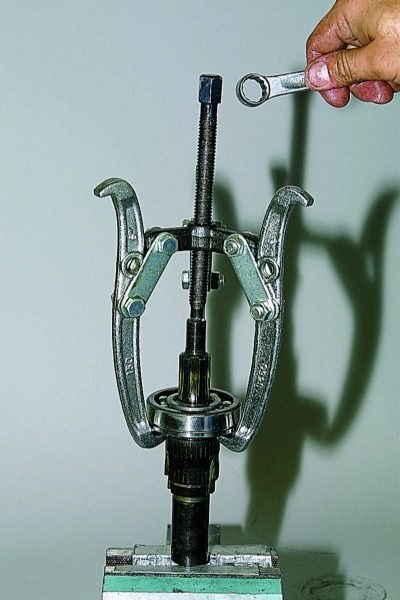

Pomoću izvlakača odgurnemo prednji ležaj pogonskog vratila.

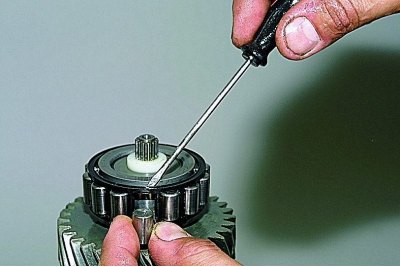

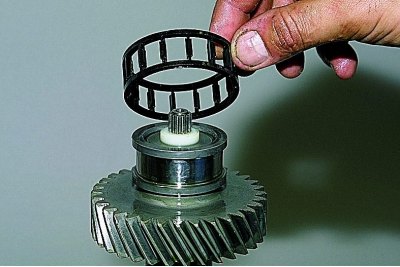

Uklanjamo valjke s prednjeg ležaja međuvratila pomoću odvijača…
...i uklonite separator.
Međuosovinu stežemo u škripac s čeljustima od mekanog metala.

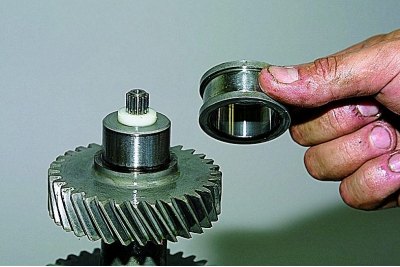

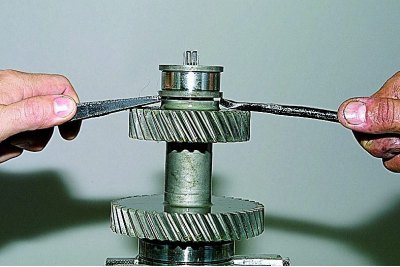

Pomoću dvije montažne oštrice pritisnemo unutarnji prsten prednjeg ležaja..
...i mi ga skidamo.
Uklanjamo stražnji ležaj srednjeg vratila na isti način kao i prednji ležaj pogonskog vratila.
Kućište za prijenos sastavljamo obrnutim redoslijedom.
Prilikom sastavljanja središnjeg diferencijala poravnavamo oznake na njegovim kućištima.
Opružnu podlošku postavljamo na satelitsku osovinu sa strane slijepe rupe na kraju osovine.

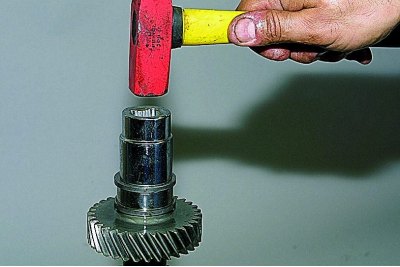

Pritisnemo odgovarajuće dijelove cijevi..

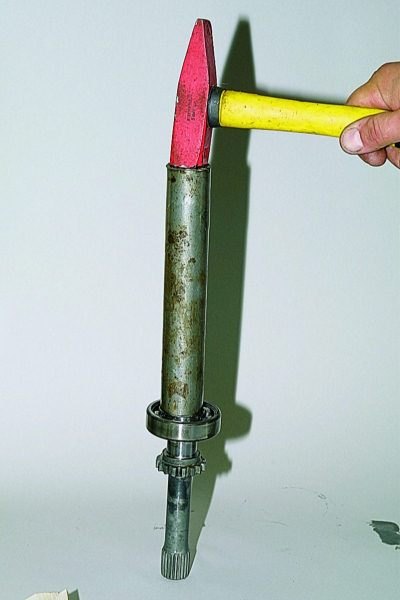

…unutarnji prsten prednjeg ležaja međuvratila,…

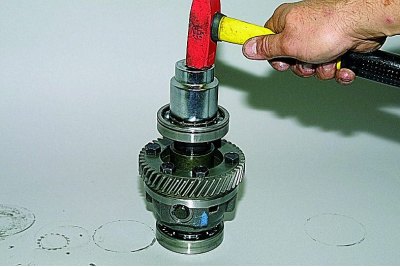

…ležaj pogonskog vratila prednje osovine (cijev se oslanja na unutarnji prsten)…
...i ležajevi diferencijala.
Na isti način utisnemo ležaj pogonske osovine stražnje osovine, stražnji ležaj međuvratila, prednje i stražnje ležajeve pogonske osovine.
Pogonsku i međuosovinu ugrađujemo istovremeno u kućište prijenosnog kućišta.
Sve brtvene brtve podmazujemo tankim slojem silikonskog brtvila.
Nakon što ste zategnuli matice stražnjih ležajeva pogonskog i srednjeg vratila na postavljeni zakretni moment, zaključavamo matice pritiskom njihovih prirubnica u utore repova vratila.
Nakon sastavljanja, ulijte ulje (pogledajte Promjena ulja).
Korisni savjeti

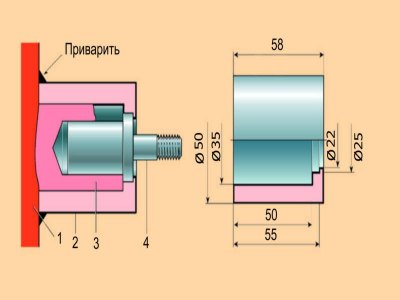

Jedinica za ugradnju klinova: 1 - kućište radilice; 2 - čahura; 3 - preostali dio šefa; 4 - ukosnica
Popravak pričvršćivanja svornjaka kućišta prijenosnog kućišta
Desni (dugi) nastavak kućišta prijenosa, u koji je utisnut poseban klin koji pričvršćuje kućište na nosač, ponekad se slomi. Za popravak možete okrenuti čahuru od duraluminija, kao što je prikazano na slici, isturpijati sve rubove na preostalom dijelu izbočine i isturpijati njegov vanjski promjer kako bi čahura čvrsto pristajala. Nakon što ste ugradili zatik za pričvršćivanje u rupu, morate pritisnuti čahuru dok se ne zaustavi i zavariti je duž perimetra na tijelo kutije.
