Odstránenie a inštalácia
Demontáž držiaka pedálu:
- odstráňte konzolu hriadeľa riadenia, ako je popísané v časti "Riadenie";
- odpojte tlačnú tyč podtlakového posilňovača od brzdového pedálu odstránením poistnej spony 26 (kresba 6-8) a odstránením čapu 24;
- odpojte vodiče od spínača brzdových svetiel;
- odskrutkujte matice upevňujúce podtlakový posilňovač a držiaky pedálov k prednému panelu karosérie a odstráňte zostavu držiaka s podtlakovým posilňovačom a hlavným brzdovým valcom a potom zostavu držiaka s pedálom spojky a brzdy.

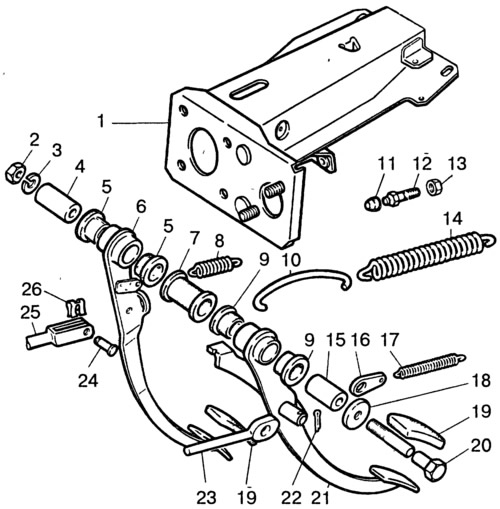

Kresba 6-8. Časti držiaka spojkového a brzdového pedálu:
1 - držiak; 2 - skrutka; 3 - pružinová podložka; 4 - vnútorné puzdro brzdového pedálu; 5 - vonkajšie puzdrá brzdového pedálu; 6 - brzdový pedál; 7 - rozperná objímka; 8 - pružina uvoľnenia brzdového pedálu; 9 - vonkajšie puzdrá pedálu spojky; 10 - háčik; 11 - uzáver; 12 - skrutka obmedzujúca spojkový pedál; 13 - skrutka; 14 - pružina serva; 15 - vnútorná objímka pedálu spojky; 16 - tanier; 17 - pružina uvoľnenia pedála spojky; 18 - podložka; 19 - pedálové podložky; 20 - skrutka; 21 - pedál spojky; 22 - závlačka; 23 - Tlačidlo pedálu spojky; 24 - prst; 25 - posúvač; 26 - uzamykacia konzola.
Vykonajte inštaláciu v opačnom poradí. V takom prípade skontrolujte, či je posúvač správne nainštalovaný v objímke na pieste hlavného valca spojky.
Demontáž a montáž
Pri demontáži odstráňte pružinu 14 zo servopohonu spojkového pedálu, odstráňte uvoľňovacie pružiny 8 a 17, odskrutkujte maticu 2 skrutky 20, odstráňte skrutku a vyberte pedále spolu s puzdrami.
Článok je prevzatý z online zdroja: VazBook.ru
Na demontáž a montáž pružín použite nástroj A.70017.
Zostavte v opačnom poradí. Pri montáži namažte puzdrá pedálov, konce pružín, spojovacie body tlačnej tyče a pedálu a koniec tlačnej tyče, ktorý je v kontakte s piestom hlavného valca spojky konzistentným mazivom Litol-24.
Kontrola a oprava
Ak sa pedály ťažko pohybujú, skontrolujte pracovné plochy pedálov, puzdier a nápravy.
Ak na povrchu kovových častí nájdete plytké škrabance alebo stopy oxidácie, utrite ich brúsnym papierom; vymeňte opotrebované vonkajšie plastové puzdrá pedálov za nové.
Skontrolujte elasticitu pružín. Dĺžka pružiny brzdového pedála by mala byť: pri sile 12,8±1,96 N (1,3±0,2 kgf) - 80 mm, pri sile 117,5±5,88 N (12±0,6 kgf) - 160 mm.
Uvoľňovacia pružina pedála spojky má dĺžku 130 mm pri sile 36,26-30,38 N (3,7-3,1 kgf) a 155 mm pri sile 49,49-42,63 N (5,05-4,35 kgf). Dĺžka pružiny servo spojky pod silou 219,52-180,32 N (22,4-18,4 kgf) by mala byť 120 mm pri sile 645,82-529,22 N (65,9-53,9 kgf) - 152 mm.
