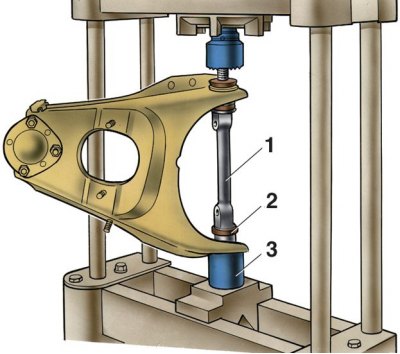

Изтласкване на ставите на долната част на ръката
1 – ос на лоста; 2 – панта на лоста; 3 – дорник
Знаци, които изискват подмяна на гумено-метални панти, са описани в подточка 6.1.2.
Замяна
Долна ръка
1. Монтирайте го на дорника 3 (виж фиг. Изтласкване на ставите на долната част на ръката) и използвайте перфоратора, за да натиснете оста 1 на лоста, докато пантата 2 излезе от отвора. За да натиснете втората става, завъртете лоста и повторете операцията.

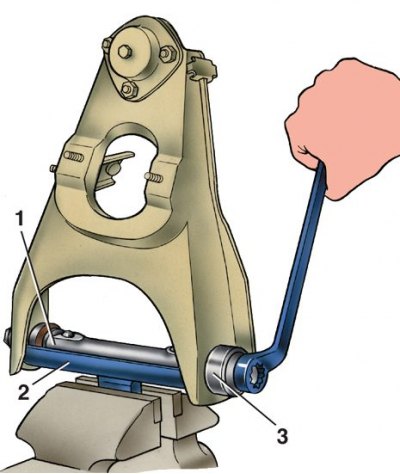

2. Натиснете ставите на долната част на ръката, като използвате дистанционната втулка A.74177/2, захваната в менгеме, и устройството A.74177/1. Монтирайте лоста с ос 1 на устройство 2, поставете шарнира върху оста и го натиснете в гнездото на лоста с помощта на устройство 3 (A.74177/1). След това повторете горните стъпки, за да натиснете втората шарнира от другата страна на лоста.
Горната част на ръката

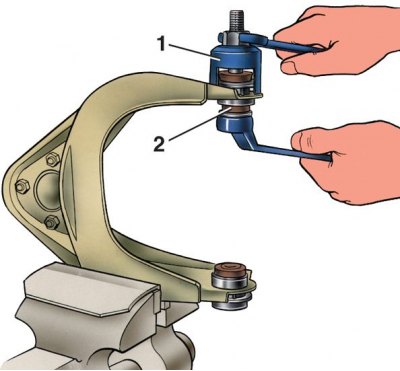

3. За да натиснете ставите, монтирайте инструмента 1 A.47046 на лоста, така че главата на винта на инструмента да е насочена навътре. Натиснете панта 2, като затегнете винта на устройството.

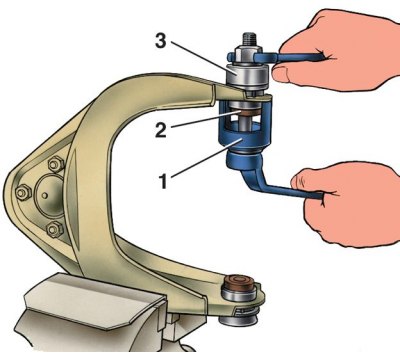

4. За да натиснете, поставете съединение 2 в гнездото на лоста и монтирайте инструмент 1 A.47046 заедно с капачка 3. Като затегнете винта на инструмента, натиснете съединението в гнездото на лоста.
