Последователност на затягане на болтовете на цилиндровата глава

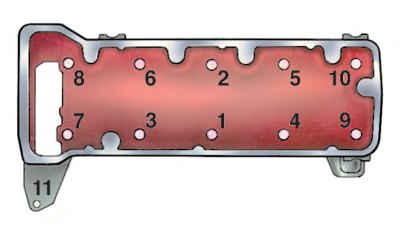

Цилиндровата глава е закрепена с 11 болта вместо с десет, както при двигателя VAZ-2105. Първите десет болта се затягат по същия начин, както при двигателя VAZ-2105, а 11-ият се затяга последен с въртящ момент от 31,36–39,1 N·m (3,2–4,0 kgf·m).
При отстраняване цилиндрови глави на автомобил, е необходимо да изключите верижното задвижване на разпределителния вал в следния ред:
1. Завъртете коляновия вал, докато маркировката на шайбата на коляновия вал се изравни с дългата маркировка на капака на задвижването на разпределителния вал, а маркировката на зъбното колело на разпределителния вал се изравни с маркировката върху корпуса на лагера (вижте подточка 11.1.2).
2. Разхлабете капачната гайка 6 (вижте фиг. Отстраняване на обтегача и водача на веригата) обтегач на веригата, натиснете пръта на обтегача с монтажно острие и го закрепете с капачка.
3. Отстранете зъбното колело на разпределителния вал и корпуса на лагера заедно с разпределителния вал.
При монтаж главите на цилиндрите трябва да бъдат свързани към верижното задвижване на разпределителния вал в следния ред:
1. Монтирайте зъбното колело върху разпределителния вал, сглобено с корпуса на лагера, и завъртете вала до позиция, в която маркировката на зъбното колело е противоположна на маркировката върху корпуса на лагера.

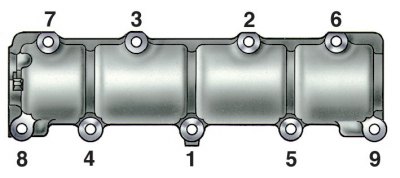

2. Отстранете зъбното колело и, без да променяте позицията на вала, монтирайте корпуса на лагера върху главата на цилиндъра и го закрепете, като затегнете гайките в последователността, показана на фигурата.
