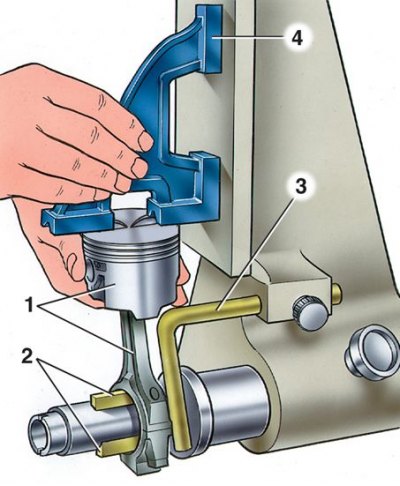

Проверка на паралелността на осите на буталния болт и долната глава на мотовилката
1 - сглобен комплект биела-щифт-бутало; 2 - прибиращи се ножове; 3 - акцент; 4 - калибър
Преди да монтирате сглобената група мотовилка и бутало на двигателя, проверете успоредността на осите на групата със специално устройство.
За да проверите долната глава на свързващия прът (без втулките), центрирайте прибиращите се ножове 2 и монтирайте габарит 4 върху челото на буталото.
С помощта на набор от измервателни уреди проверете разстоянието между вертикалната плоча на приспособлението и вертикалната равнина на уреда на разстояние 125 mm от ъгъла или горния край на уреда (в зависимост от това дали докосва плочата - ъгъл или горния край).
Пролуката не трябва да надвишава 0,4 мм. Ако хлабината е по-голяма, сменете свързващия прът.
