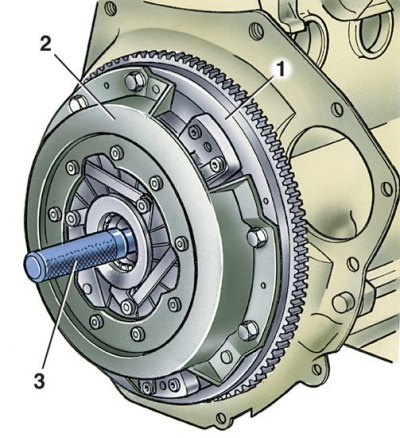

Центриране на задвижвания диск на съединителя с помощта на дорник A.70081
1 – маховик; 2 – възел на съединителя; 3 – дорник A.70081
Премахване
1. Първо свалете скоростната кутия (вижте подточка 5.2.2).
2. Разхлабете болтовете и свалете корпуса на съединителя с притискащата плоча. В този случай не трябва да повдигате този уред за натискащия фланец на натискащата пружина.
3. Почистете и продухайте натиска на съединителя и задвижваните плочи със сгъстен въздух.
Монтиране
1. Съединителят се монтира в обратен ред.
2. Проверете състоянието на лагера в края на коляновия вал на двигателя; ако е необходимо, сменете лагера.
3. Проверете състоянието на шлиците на главината на задвижвания диск и първичния вал на скоростната кутия, почистете шлиците и смажете с тънък слой консистентна грес LSC-15 или LITOL-24.
4. Позиционирайте задвижвания диск с изпъкналата част на главината с пръстеновидния жлеб към скоростната кутия и центрирайте диска спрямо лагера с помощта на дорник A.70081, който имитира шлицовия край на първичния вал на скоростната кутия (виж фиг. Центриране на задвижвания диск на съединителя с помощта на дорник A.70081).
