Provjera tehničkog stanja bregastog vratila (VAZ-21213)

Bregasto vratilo

Nosivi ležajevi bregaste osovine ne smiju imati nikakve ureze, udubljenja, ogrebotine ili aluminij koji se vuče iz kućišta ležaja. Istrošenost radnih površina ekscentra veća od 0,5 mm, kao i zarezi i trošenje ekscentra u obliku fasetiranja, nisu dopušteni.

Postavite bregastu osovinu s vanjskim rukavcima na dvije prizme koje se nalaze na površinskoj ploči i izmjerite radijalno odstupanje srednjih rukavaca indikatorom, koje ne smije biti veće od 0,04 mm. Ako odstupanje premašuje navedenu vrijednost, ispravite osovinu na preši za ravnanje.

Kućište ležaja bregastog vratila

Operite i očistite kućište ležaja i kanale za dovod ulja.

Provjerite promjer rupa u nosačima. Ako je razmak između rukavaca bregastog vratila i ležajeva veći od 0,2 mm (granica trošenja), zamijenite kućište ležaja.

Unutarnje površine ležaja moraju biti glatke i bez rubova; ako postoji oštećenje, zamijenite kućište ležaja. Provjerite ima li na tijelu pukotina. Ako postoje pukotine, zamijenite kućište ležaja bregastog vratila.

Zatezač

Ako je klip zatezača zaglavljen u kućištu, zatezač lanca se mora rastaviti. Da biste to učinili, odvrnite pričvrsnu maticu 1 (slika. 2-56), gurnite klip 6 do kraja i zategnite maticu. Isturpijajte rubove rupe kućišta na mjestima B probijanja i uklonite klip 6 s oprugom 4. Zatim odvrnite kapičastu maticu i uklonite polugu 3 zajedno s oprugom 7 i podloškom 5. Uklonite steznu pločicu 8 s kapičaste matice 1, uklanjajući opružni prsten 9.



Provjerite ima li neravnina 8, šipke 3 i klipa 6, te dubokih ogrebotina na spojenim površinama papuče zatezača lanca i klipa. Zamijenite oštećene dijelove.

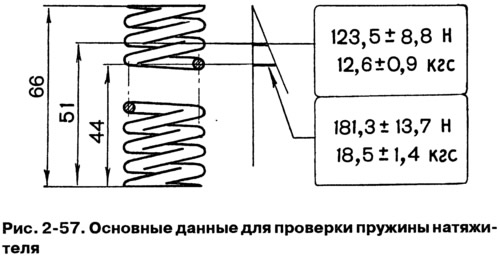

Elastičnost opruge zatezača se mora nalaziti unutar navedenih na slici. 2-57; ako je opruga manje elastična, zamijenite je.



Provjerite pretjeranu istrošenost cipele i vodilice; zamijenite ih ako je potrebno.

Zatezač se montira obrnutim redoslijedom od rastavljanja. Nakon ugradnje klipa, probušite tijelo 2 u tri točke B. U ovom slučaju, izbočine od bušenja ne bi trebale dodirivati površinu A kada se klip pomiče,

Bilješka. Neka od proizvedenih vozila opremljena su zatezačima koji koriste opružni prsten umjesto bregaste osovine.

Pogonski lanac bregastog vratila

Operite lanac u kerozinu i zatim provjerite stanje njegovih karika. Na valjcima ili obrazima ne smije biti strugotina, pukotina ili drugih oštećenja.

Kad motor radi, lanac se rasteže. Smatra se da je ispravan sve dok zatezač pruža svoju napetost, tj. ako se lanac rasteže ne više od 4 mm.

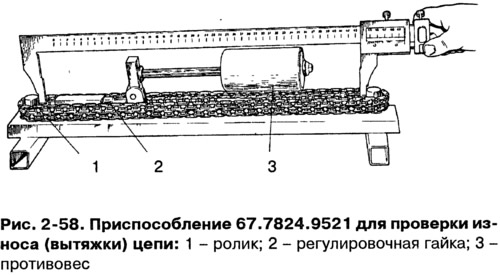

Provjerite produžetak lanca pomoću uređaja 67.7824.9521 (Sl. 2-58), koji ima dva stepenasta valjka 1 na kojima se nalazi lanac. Uz pomoć protuutega 3 lanac se rasteže silom od 294 N (30 kgf) ili 147 N (15 kgf). Matica za podešavanje 2 osigurava da je os protuutega paralelna s bazom uređaja.

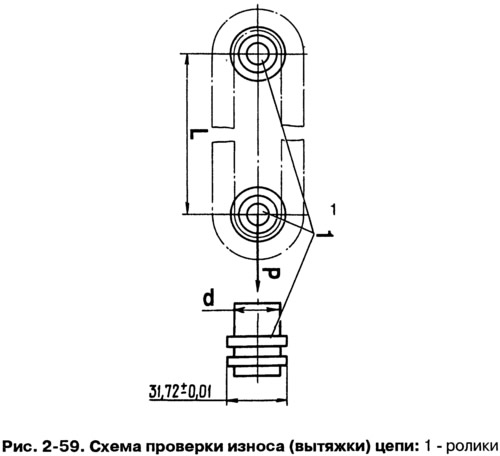

Istegnite lanac silom od 294 N (30 kgf), pomičući protuuteg u krajnji desni položaj, zatim smanjite silu za 147 N (15 kgf), pomičući protuuteg u krajnji lijevi položaj. Ponovno ponovite obje operacije i odredite produženje lanca pomoću udaljenosti L (Sl. 2-59) između osi valjaka. Izmjerivši kalibrom razmak između promjera d valjaka i tome dodajući promjer d, dobiva se razmak L između osi valjaka.



Za novi lanac, udaljenost L između osi valjka je 495,4-495,8 mm; ako se lanac rastegnuo na 499,5 mm, treba ga zamijeniti.

Prije postavljanja na motor, podmažite lanac motornim uljem.
