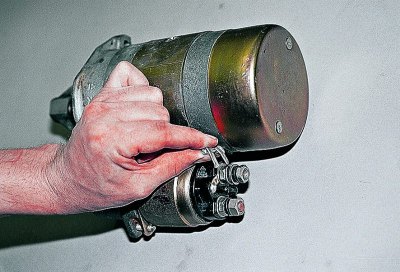

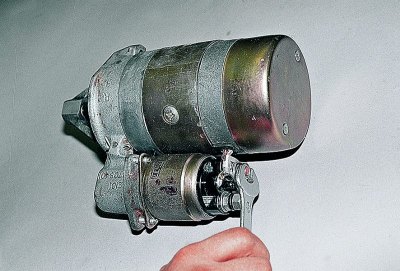

13 mm-es csavarkulccsal lazítsa meg a huzalt a vontatási reléhez rögzítő anyát...
...és válassza le a vezeték hegyét.

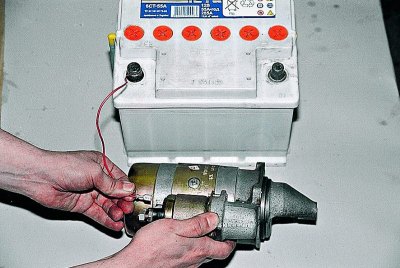

A vontatási relé ellenőrzéséhez...

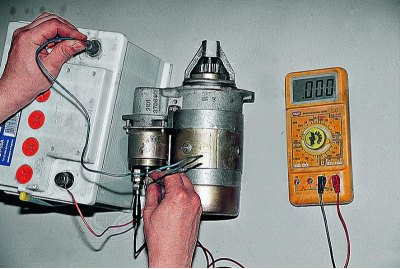

...12 V-os feszültséget adunk a relé kimenetére,...
... "mínusz" - a testhez, és csatlakoztatjuk az ohmmérőt az érintkező csavarokhoz.
Ebben az esetben egy szervizelhető relé horgonyának be kell nyomnia az átfutó tengelykapcsolót az elülső burkolat ablakába, és az érintkezőcsavaroknak zárniuk kell. A hibás vontatási relét kicseréljük egy újra.

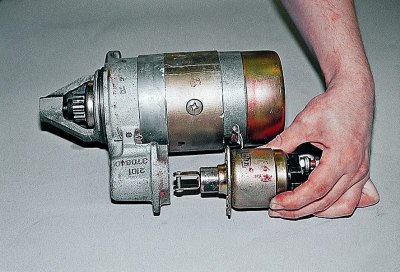

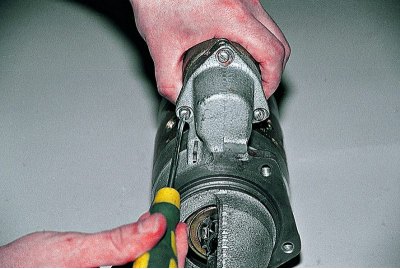

Egy hornyos csavarhúzóval csavarja ki a három csavart...
...és távolítsa el a vontatási relét.

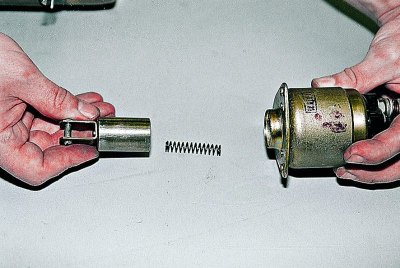

Kivesszük a rudat a rugóval a reléházból.
Az új vontatási relét fordított sorrendben szereljük be.

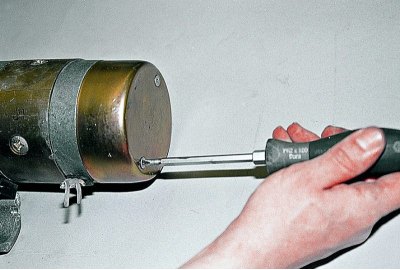

Az önindító további szétszereléséhez használjon Phillips csavarhúzót két csavar kicsavarásához...

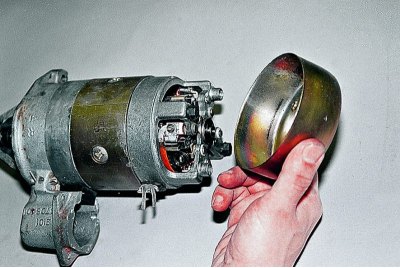

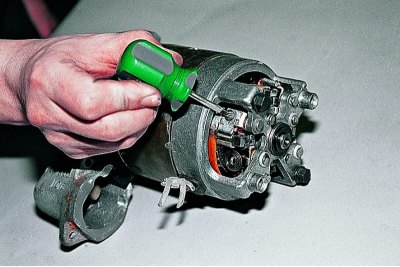

...és vegye le a fedelet.
A kefék állapotának ellenőrzéséhez csavarhúzóval csavarja ki az érintkező vezetéket rögzítő csavart...

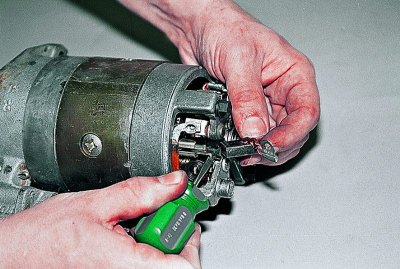

...és a rugót csavarhúzóval megnyomva eltávolítjuk a kefét.
A maradék három ecsetet ugyanúgy eltávolítjuk. A 12 mm-es vagy annál kisebb magasságban elhasználódott keféket ki kell cserélni.

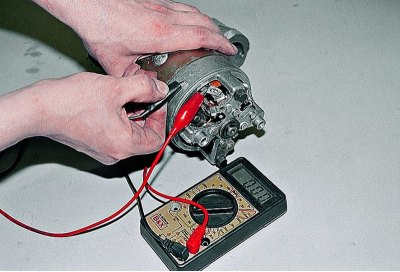

Az ohmmérőt egyenként csatlakoztatva az állórész tekercseinek kapcsaihoz, ellenőrizzük, hogy nincs-e rövidzárlat a házhoz, és nincs-e köztes rövidzárlat.
Ebben az esetben ügyeljen arra, hogy a tekercsek szabad kapcsai szigetelve legyenek a háztól.

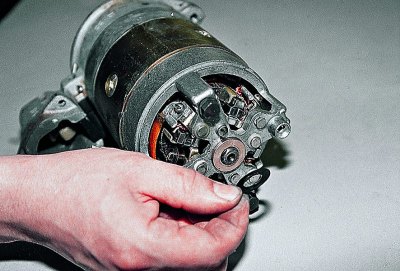

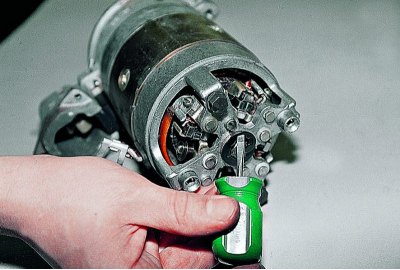

Csavarhúzó segítségével távolítsa el a rögzítőgyűrűt.

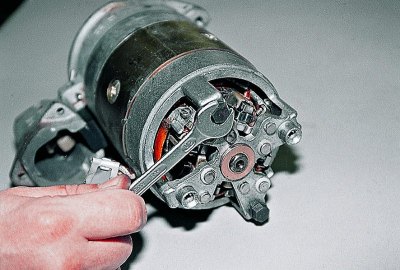

Levesszük az alátétet a tengelyről.

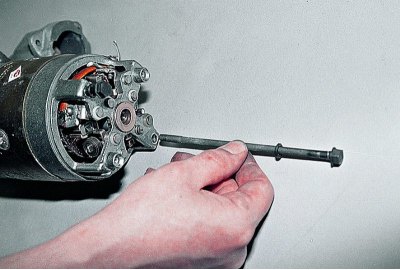

10 mm-es villáskulccsal csavarja ki a két rögzítőcsavart...
...és kivesszük őket.

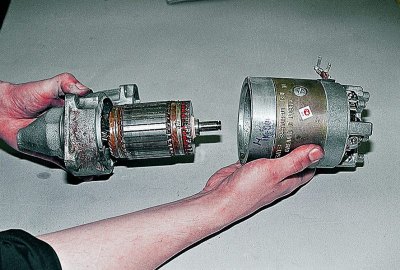

Az indító részeket szétválasztjuk...
...és kiszedjük a csavaros szigetelő csöveket.
A kollektor és a tekercsek állapotát külső vizsgálattal ellenőrizzük. A tekercsek elszenesedése nem megengedett. Ha a kollektor enyhén megégett, tisztítsa meg a lemezeit finom csiszolópapírral. Súlyos égés és kopás esetén jobb a horgony cseréje. A legfinomabb csiszolópapírral eltávolítjuk a csapágyak kopásait és fémhúzását a horgonytengely csapjaira, majd polírozzuk.

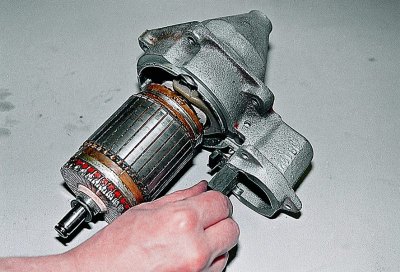

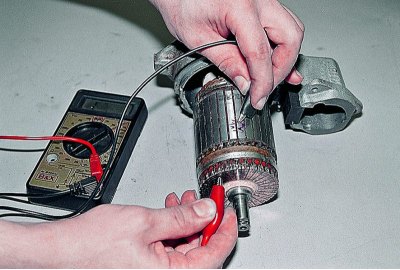

Ohmmérővel ellenőrizzük az armatúra tekercseinek rövidzárlatát. Kicseréljük a hibás horgonyt.
Távolítsuk el a gumitömítést a meghajtó burkolatáról.

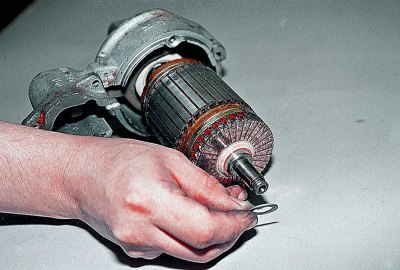

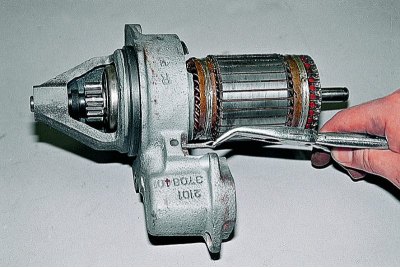

Távolítsuk el a beállító alátétet a horgony tengelyéről.

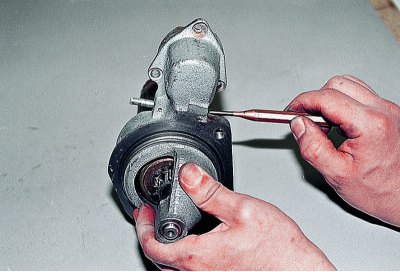

Levesszük a sasszeget a kar tengelyéről.
Szakállal kiütjük a tengelyt...

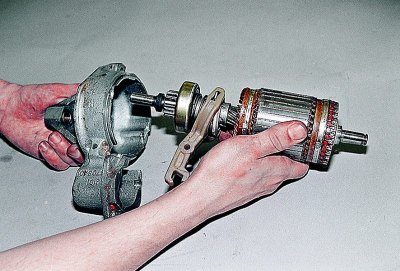

...és kivesszük a horgonyt a hajtással.

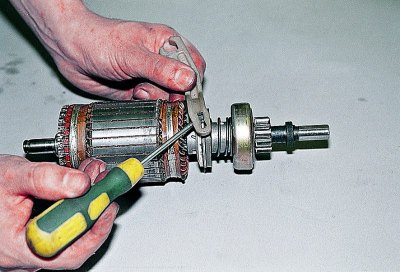

Csavarhúzóval eltávolítjuk a meghajtó kart.
A meghajtó fogaskerék könnyen forogjon az egyik irányba, és ne forogjon a másik irányba, és ne legyen forgács vagy bevágás a fogak elülső élén. Az elhasználódott hajtóművet vagy a hibás futótengelykapcsolót szerelvényként cseréljük.
(Az eredeti a portálon található: vazbook.ru)

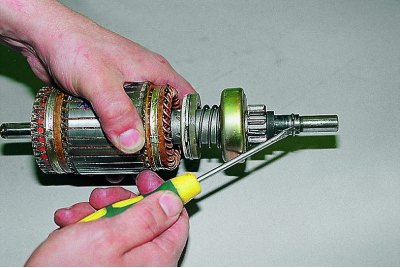

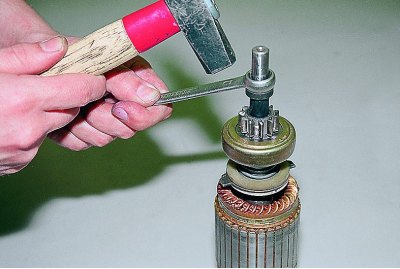

A horgonytengelyt egy fatömbre támasztva 14 mm-es villáskulccsal ütjük le a határológyűrűt a zárógyűrűről.

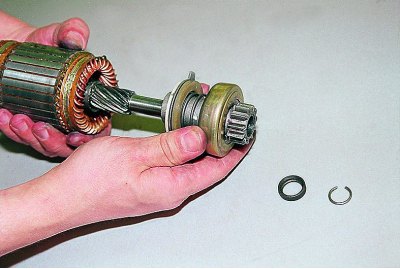

Csavarhúzó segítségével távolítsa el a rögzítőgyűrűt.
A tengelyről eltávolítjuk a határoló gyűrűt és az átfutó tengelykapcsoló szerelvényt a hajtóművel együtt.

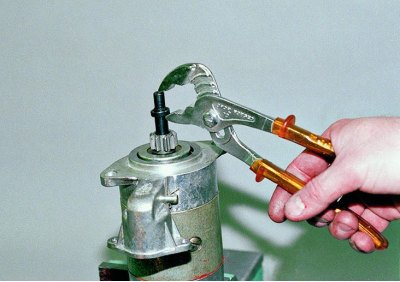

Az önindítót fordított sorrendben szereljük össze.
A határológyűrű felszerelésekor (a dugón) csúszó fogóval kényelmes meghúzni.

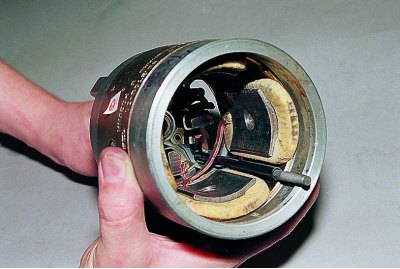

Sűrített levegővel kifújjuk a testet és a kefetartót. Kenje meg a pórázgyűrűt és a vele érintkező műanyag felületeket Litol-24-gyel. Motorolajjal kenjük meg az armatúra tengelyének perselyeit és csavarorsóit, valamint az átfutó tengelykapcsoló agyát.

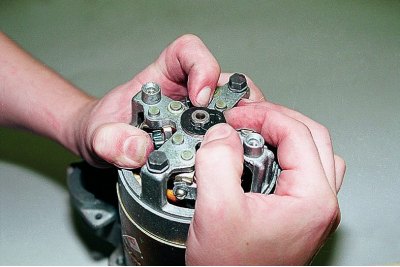

Mielőtt a fedelet az indítóházhoz csatlakoztatja, helyezze be a rögzítőcsavarokat a megfelelő lyukakba.
Figyelem! Ha csak egy csavar volt szigetelve, akkor az önindító összeszerelésénél arra helyezzük a szigetelőcsövet, amelyik érintheti az önindító állórész tekercsét összekötő réz gyűjtősínt.
A rögzítőgyűrű felszereléséhez nyomja felfelé az indítóarmatúrát a hajtóoldali fedőperselyen keresztül.
