Podciśnieniowy układ wspomagania hamulców — wymontowanie i zamontowanie (VAZ-2114)

Wyjmowanie

1. Przygotuj samochód do pracy (patrz "Przygotowanie samochodu do konserwacji i naprawy").

2. Odkręcić dwie nakrętki mocujące cylinder główny hamulca do obudowy wspomagania podciśnieniowego (patrz wyżej, "Główny cylinder hamulcowy – wyjmowanie i montaż").

3. Ostrożnie, nie wyginając rurek zbyt mocno, przesuń cylinder do przodu i wyjmij go ze szpilek wzmacniacza podciśnienia.

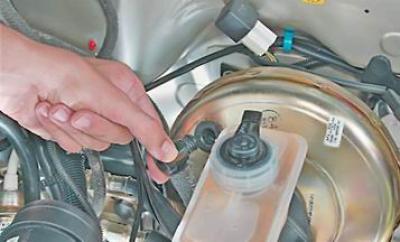

4. Wyjmij złączkę zaworu zwrotnego z otworu wzmacniacza podciśnienia.

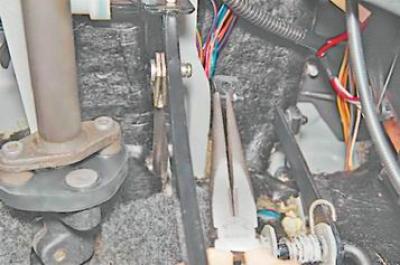

5. Zdejmij sprężynę zabezpieczającą ze sworznia pręta wzmacniacza podciśnienia i wyjmij sworzeń.

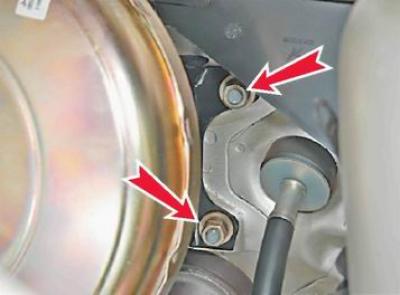

6. Odkręć dwie nakrętki z lewej...

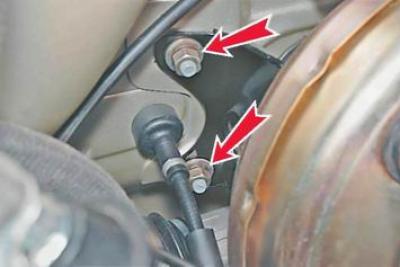

...oraz dwie nakrętki prawego wspornika mocującego wzmacniacz podciśnienia do karoserii samochodu.



7. Wyjmij zespół wzmacniacza wraz ze wspornikiem.

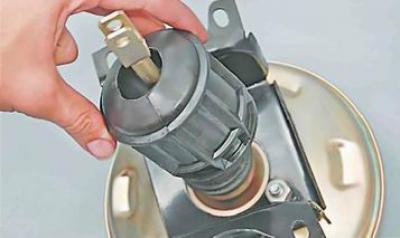

8. Zdejmij gumową uszczelkę z pręta podciśnieniowego.



[Oryginał jest dostępny na stronie internetowej: VAZbook]


9. Klucz o 17 mm odkręcamy dwie nakrętki mocujące uchwyt do wzmacniacza podciśnienia i wyjmujemy uchwyt.

Instalacja

1. Zainstaluj wzmacniacz w odwrotnej kolejności.

2. Zamontuj główny cylinder hamulcowy na swoim miejscu.

3. Sprawdź działanie wzmacniacza podciśnienia (patrz "Serwo hamulcowe - sprawdź").
