Прекидач се тестира помоћу осцилоскопа и правоугаоног генератора импулса према дијаграму приказаном на сл. 141,а, при напону напајања од 12 В. Препоручљиво је користити двоканални осцилоскоп. Један канал се користи за праћење импулса генератора, а други за импулсе комутатора.

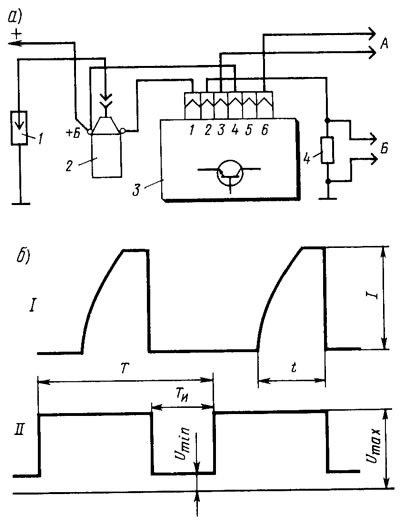

Цртање 141. Коло за испитивање прекидача (а) и облика импулса на екрану осцилоскопа (б): 1 - празнина; 2 - завојница за паљење; 3 - прекидач; 4 отпорника 0,01±1% Охм, не мање од 20 В, А - до правоугаоног генератора импулса; Б - до осцилоскопа; т - време акумулације струје; л - максимална тренутна вредност; и - комутаторски импулси; II - генератор импулса
Када састављате коло за тестирање прекидача, уверите се да жице ниског напона нису у истом снопу са жицама високог напона. Поред тога, није дозвољено одвајање утикача са прекидача када је контакт укључен (са укљученим напоном напајања), јер то може довести до појаве напона до 400 В на појединим елементима кола прекидача и доћи до оштећења прекидача.
(Оригинал је на порталу: «vazbook»)
Правоугаони импулси са фреквенцијом од 3,33 до 233 Хз се доводе до терминала "3" и "6" прекидача са генератора, симулирајући импулсе сензора. Пулсни радни циклус, тј. однос периода и трајања импулса Г/Ги=3. Максимални напон Уmax=10 В, а минимални Уmin≤0,4 В (сл. 141.6). Излазни отпор генератора треба да буде 100-500 Охма.
За исправан прекидач, облик струјних импулса треба да одговара осцилограму I. Вредност струје л треба да буде 8-9 А, а време њене акумулације т не треба да буде више од 8,5 мс на фреквенцији од 33,3 Хз и не мање од 4 мс при фреквенцији импулса од 150 Хз.
Ако је облик импулса комутатора изобличен, онда може доћи до прекида у формирању варница или се може јавити са закашњењем. У овом случају, мотор ће се прегрејати и неће развити своју номиналну снагу.
