Уклоните предњу кочиону чељуст са кочионим плочицама. Не дозволите да чељуст виси на цревима високог притиска.
Причврстите алат 67.7834.9507 са индикатором (Цртање 4-4) на зглоб управљача тако да нога индикатора буде наслоњена на главчину точка што је могуће ближе матици за подешавање. Док окрећете главчину у оба смера, истовремено је померите полугом 67.7820.9521 дуж осе зглоба управљача (од вас и према вама). Измерите количину кретања (размак) помоћу индикатора.

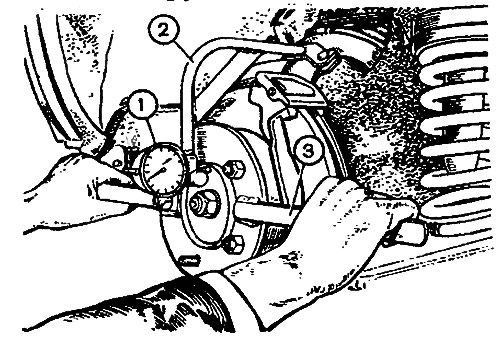

Цртање 4-4. Провера аксијалног зазора лежајева главчине предњег точка: 1 - индикатор; 2 - утакмица 67.7834.9507; 3 - полуга 67.7820.9521
Ако је размак већи од 0,15 мм, подесите га следећим редоследом:
- одврните матицу за подешавање са задњег носача кућишта спољне шарке;
- уградите нову или половну матицу из другог возила и затегните је на 19,6 Нм (2 кгф м), док окрећете главчину у оба смера два или три пута да бисте самопоравнали ваљке лежаја;
- олабавите матицу за подешавање и поново је затегните на обртни момент од 6,86 Нм (0,7 кгф·м),
- направите ознаку Б на подлошку (слика 4-5), затим олабавите матицу за 20-25° све док се прва ивица А не поклопи са ознаком;
- учврстите матицу у овом положају притиском на зарезе на врату у жлебове на крају спољне спојнице.
[Материјал је објављен на онлајн ресурсу: VazBook]
Након подешавања, зазор лежаја треба да буде унутар 0,01-0,07 мм.

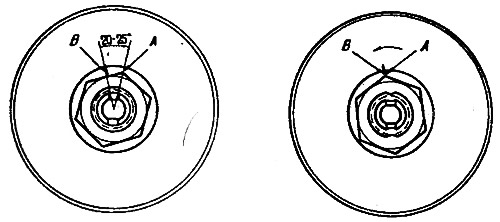

Цртање 4-5. Затезање и подешавање лежајева главчине предњег точка: А - ивица матице; Б - ознака на машини за прање
