Окрећемо радилицу док се ознака (рупа) на ланчанику брегастог вратила не поклопи са ознаком на кућишту лежаја брегасте осовине.
Уклоните ременицу радилице (види Замена предње уљне заптивке радилице). Одвојите ланчаник брегастог вратила са ланцем од брегастог вратила (види Уклањање брегастог вратила и погонских полуга вентила мотора за убризгавање). Уклањамо ланац са ланчаника.
Ради јасноће, приказујемо операцију уклањања ланца на демонтираном мотору.

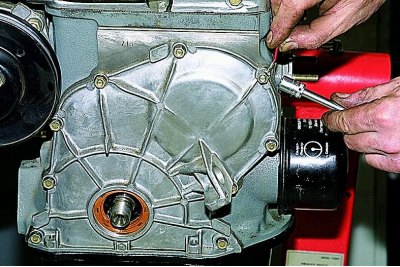

Одврните три вијка који причвршћују уљну посуду за поклопац погона брегастог вратила (погледајте Уклањање уљног корита и пумпе за моторно уље на аутомобилу).
Помоћу главе утичнице од 10 мм одврните три навртке и шест завртња који причвршћују поклопац погона брегасте осовине за блок цилиндра.
Жица за уземљење је причвршћена испод једне матице (на левој страни).
[Оригинал се може видети на веб-сајту VAZbook.ru]

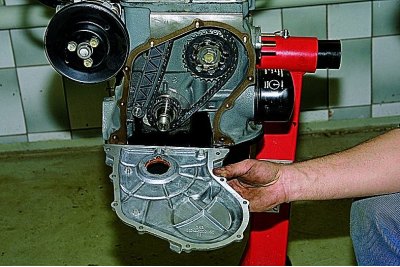

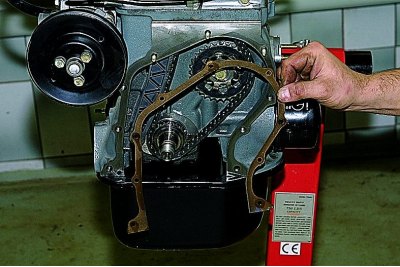

Уклањамо поклопац погона брегасте осовине...
...и заптивну заптивку.

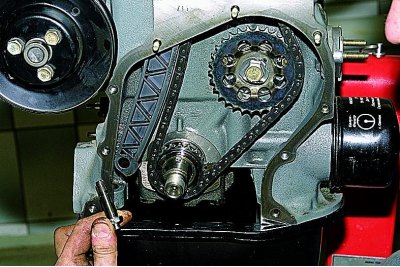

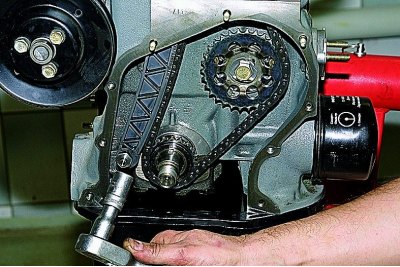

Помоћу главе од 17 мм одврните осовину папуче хидрауличног затезача ланца...
...и уклоните осовину.

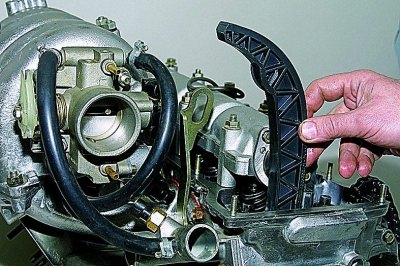

Извадимо ципелу за затезање.

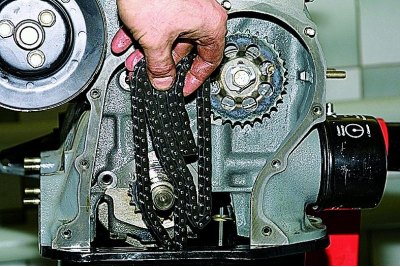

Уклањамо ланац са ланчаника радилице и погонског вратила пумпе за уље.
Извадимо погонски ланац брегастог вратила.

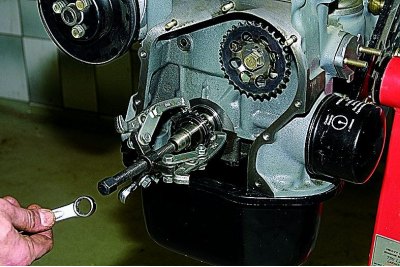

Помоћу извлакача притиснемо ланчаник са носа радилице...

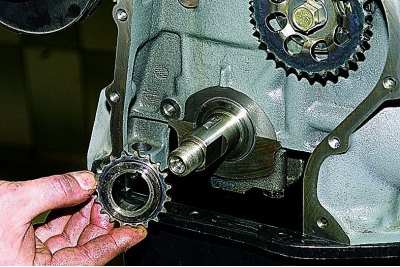

...и скинемо га.
Зупчаник је фиксиран на радилицу помоћу сегментног кључа.
Да бисте уклонили кључ...

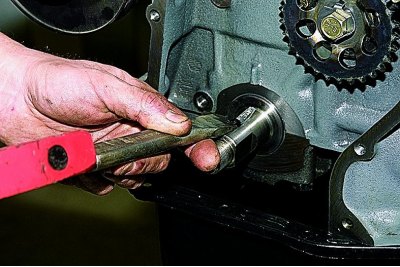

...пажљиво, трудећи се да не оштетимо кључ и вратило, длетом га избијамо из жлеба радилице...

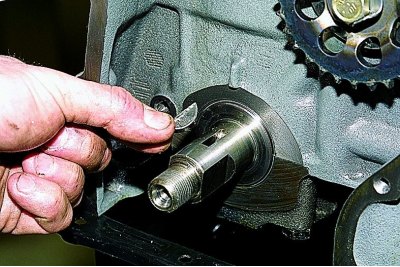

...и извади кључ.

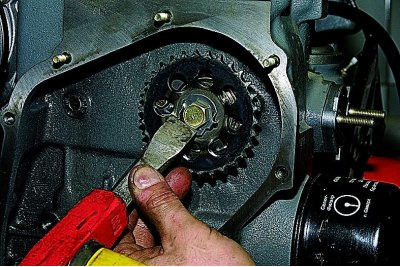

Користећи длето, олабавите вијак који причвршћује ланчаник погонског вратила пумпе за уље.

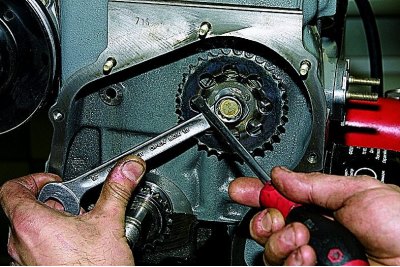

Помоћу отвореног кључа од 17 мм одврните вијак за монтажу ланчаника. Зупчаник држимо од окретања одвијачем, наслањајући се кроз рупу у зупчанику на глави завртња који причвршћује потисну прирубницу ваљка.

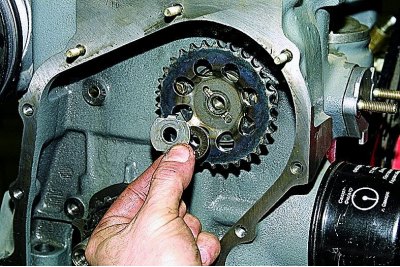

Уклањамо подлошке...

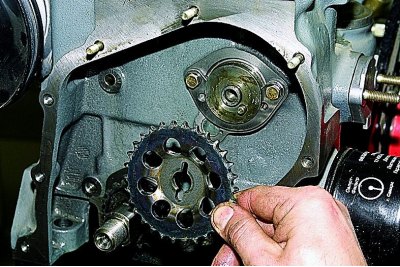

...и ланчаник погонске осовине пумпе за уље.

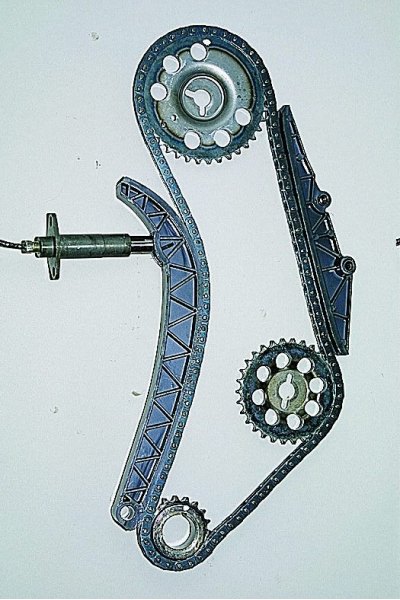

Локација погонских компоненти брегастог вратила и пумпе за уље.
Делове погонског механизма уграђујемо обрнутим редоследом.
Уградивши кључ у жлеб радилице, стављамо ланчаник...

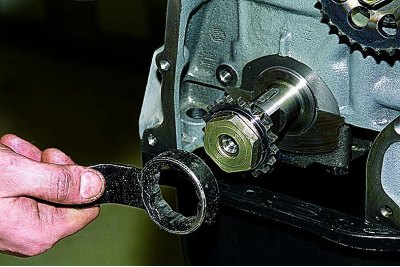

...и притисните га на радилицу, затегнувши матицу за монтажу ременице помоћу кључа.

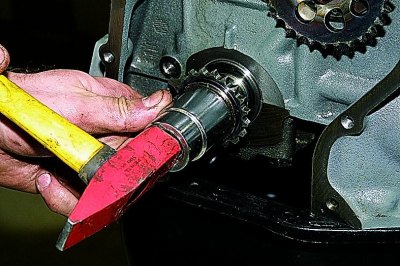

Након одвртања матице, притиснемо ланчаник помоћу главе алата одговарајуће величине (комад цеви).

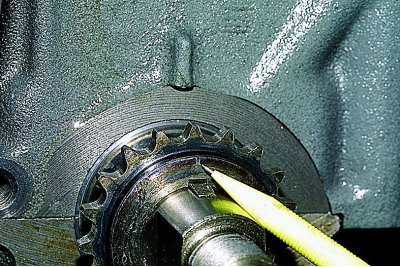

Пре уградње ланца, поравнајте ознаку (ознаку изнад утора) на ланчанику радилице са ознаком (избочење) на блоку цилиндра...
...и ознака на ланчанику брегастог вратила са ознаком на кућишту лежаја вратила.
Након уградње ланца и хидрауличног затезача, окрећемо радилицу у смеру казаљке на сату за два окрета и проверавамо поравнање ознака за уградњу.
Уклоњене делове монтирамо обрнутим редоследом.
