Pred inštaláciou čerpadla skontrolujte výstupok posúvača. Pre správnu inštaláciu čerpadla sa používajú dve z troch nižšie uvedených tesnení: A - 0,27-0,33 mm; B - 0,70-0,80 mm; B - 1,10-1,30 mm. Inštalácia sa vykonáva v nasledujúcom poradí. Nainštalujte tepelnoizolačnú vložku umiestnením tesnenia A pod ňu (ryža. 19), a na rovinu, ktorá je v kontakte s čerpadlom, sa umiestni tesnenie B. Odmeria sa rozmer d (maximálne vyčnievanie posúvača, nastavené pomalým otáčaním kľukového hriadeľa). Ak je veľkosť d v rozsahu 0,8-1,3 mm, čerpadlo je pevné; ak je veľkosť d menšia ako 0,8 mm, potom namiesto tesnenia B vložte druhé tesnenie A; ak je rozmer d väčší ako 1,3 mm, potom sa tesnenie B nahradí tesnením C. Rozmer d sa znova skontroluje a čerpadlo sa pripevní k motoru. Pod tepelnoizolačnú vložku musí byť vždy umiestnené tesnenie A. Tesnenia A, B a C sú zameniteľné so zodpovedajúcimi tesneniami predchádzajúcich modelov automobilov.

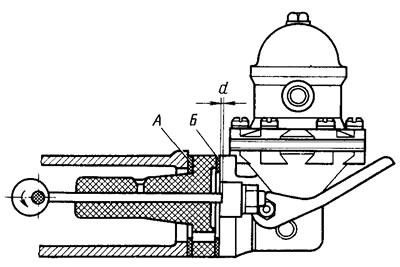

Ryža. 19. Schéma sledovania a nastavovania vyčnievania posúvača pohonu palivového čerpadla
