Sadržaj: Uklanjanje ↓ Montaža ↓
Za dovršetak posla trebat će vam:
- izvlakači s tri i dvije čeljusti;
- kliješta za klizne osigurače;
- izvlakač čaša.
Uklanjanje
1. Pripremite automobil za rad (pogledajte "Priprema automobila za održavanje i popravak").
2. Pomoću odvijača s prorezom uklonite poklopac glavčine.
Upozorenje! Pokušaj otpuštanja matice osovine glavčine bez ispravljanja njezinog naboranog ruba može oštetiti navoje osovine.

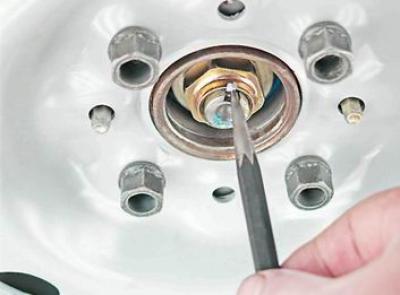

3. Lagano lupkajući čekićem po središnjem udarcu, savijte rub matice koja je utisnuta u utor osovine glavčine.

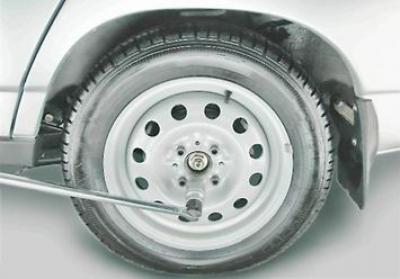

4. Nasadnim ključem za 30 mm koristeći dugačku ručku, otpustite maticu glavčine.
(Tekst je objavljen na portalu VAZbook.ru)
5. Postavite automobil na postolje, uklonite kotač i bubanj kočnice (pogledajte "Bubanj kočnice - demontaža i montaža").

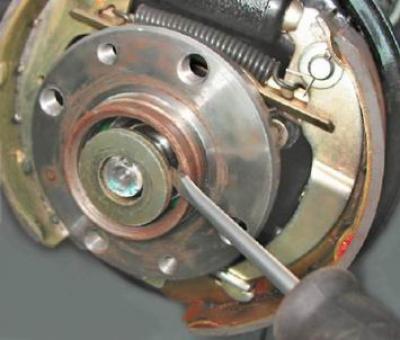

6. Uklonite maticu i potisnu pločicu s matice glavčine.
7. Pomoću izvlakača s tri čeljusti pritisnite glavčinu s osovine zajedno s ležajem.

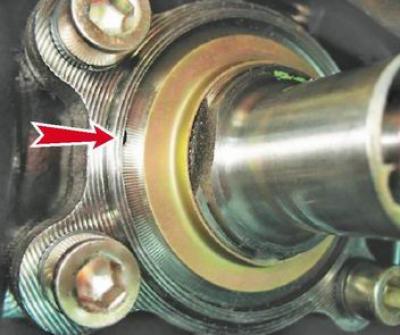

8. Ako je ležaj glavčine uništen i njegov unutarnji prsten ostaje na osovini, istisnite ga dvočeljusnim izvlakačem, postavljajući mu čeljusti u posebne udubine.
9. Postavite glavčinu u škripac.
10. Pomoću posebnih kliješta stisnite i skinite pričvrsni prsten ležaja.

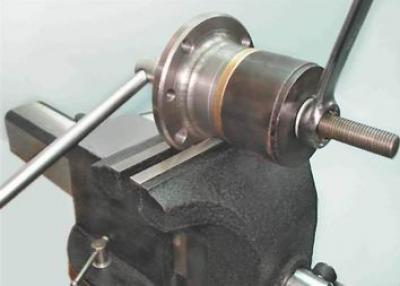

11. Pomoću izvlakača čašice istisnite ležaj iz glavčine.
Montaža
Upozorenje! Prilikom utiskivanja ležaja, sila se može primijeniti samo na njegov vanjski prsten
1. Koristeći vanjski prsten starog ležaja kao trn, utisnite novi ležaj u glavčinu pomoću izvlakača.

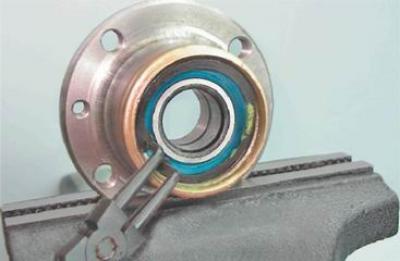

2. Ugradite pričvrsni prsten ležaja.

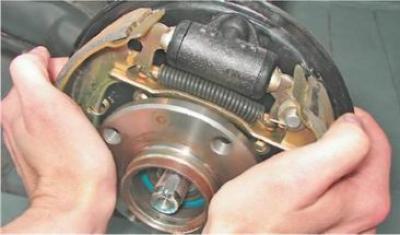

3. Ugradite glavčinu na osovinu.
4. Ugradite potisnu pločicu i novu maticu glavčine.
5. Zatezanjem matice pritišćemo ležaj na osovinu glavčine.
6. Ugradite kočioni bubanj i kotač.
7. Spustite auto na kotače.
8. Zategnite maticu. glavčine s okretnim momentom od 186,3-225,6 Nm (19-23 kgf·m) i pritisnite rub matice u utor osovine glavčine.
9. Stavite poklopac na glavčinu i ukrasnu kapicu na kotač.
