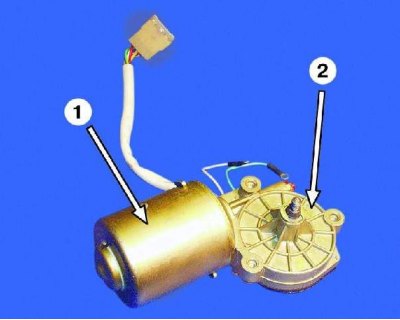

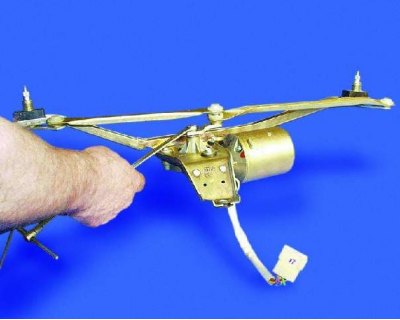

1 – motor electric; 2 – cutie de viteze

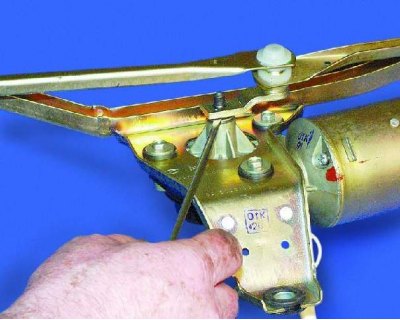

1. Slăbiți piulița de fixare a manivelei a mecanismului ștergătoarelor de parbriz.

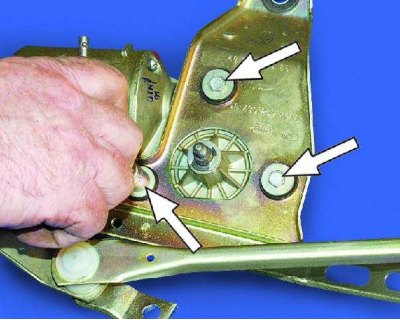

2. Scoateți manivela de pe arborele cutiei de viteze trăgând-o cu o șurubelniță.

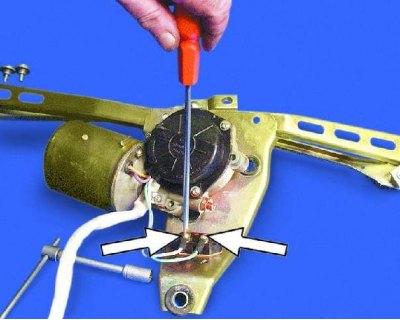

3. Deșurubați cele trei șuruburi care fixează cutia de viteze de motorul electric.

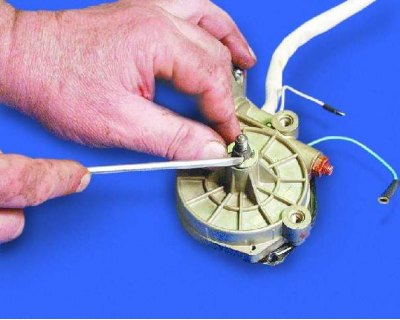

4. Slăbiți cele două șuruburi care fixează firele motorului electric și deconectați firele de la siguranța termică bimetală. Scoateți motorul din suport.

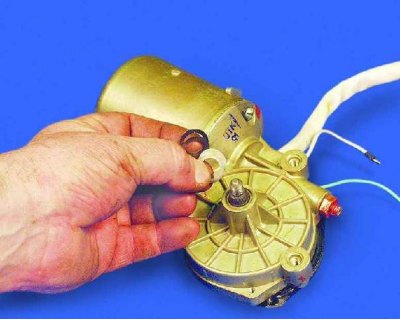

5. Scoateți inelul de reținere de pe arborele cutiei de viteze.

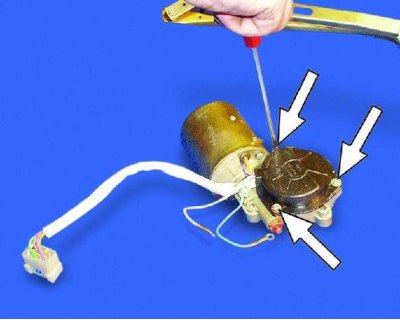

6. Scoateți șaibele de reglare de pe arborele cutiei de viteze.
Marcați șaibe de reglare astfel încât în timpul asamblarii să fie instalate în aceleași locuri și în aceeași cantitate.

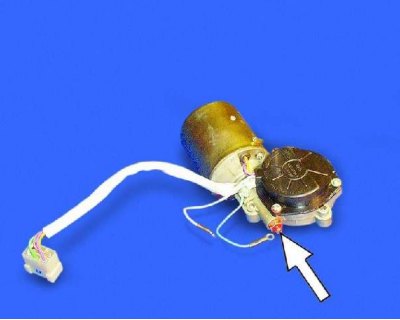

7. Deșurubați cele trei șuruburi de fixare...

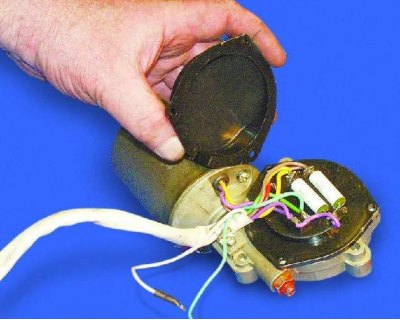

Avertizare. La demontare, nu slăbiți șurubul de reglare, altfel jocul axial al arborelui de ancorare va fi perturbat.

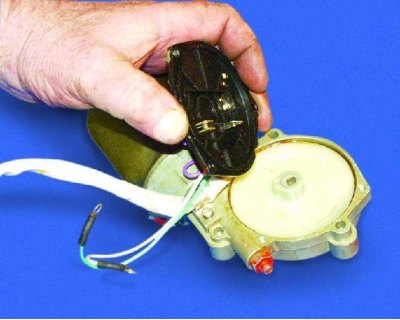

8....demontați capacul cutiei de viteze.

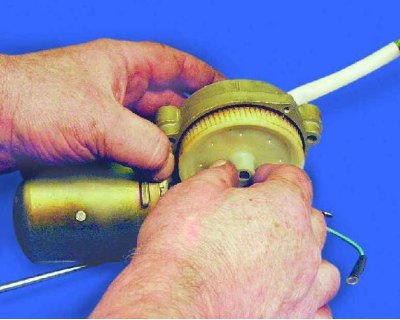

9. Scoateți panoul din cutia de viteze.

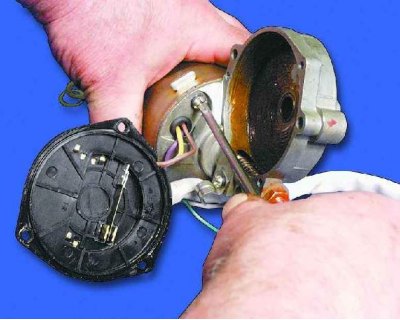

10. Scoateți reductorul de viteze.

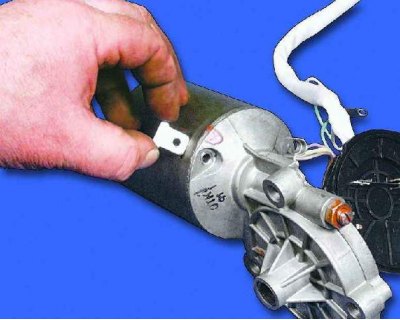

11. Deșurubați cele două șuruburi (al doilea este situat în spatele carcasei cutiei de viteze)...

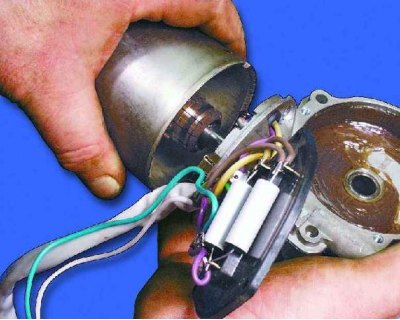

12....și scoateți cele două piulițe.

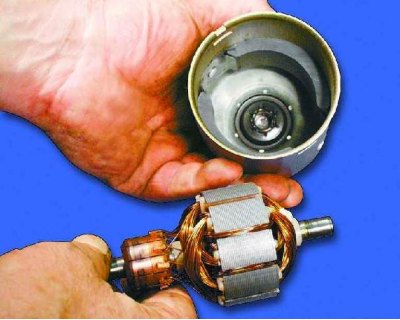

13. Scoateți carcasa cutiei de viteze cu suportul periei din carcasa motorului electric.
14. Scoateți ancora din carcasa motorului. După dezasamblare, suflați aer comprimat în carcasa motorului pentru a îndepărta praful de carbon.

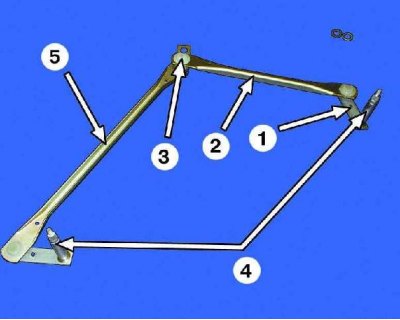

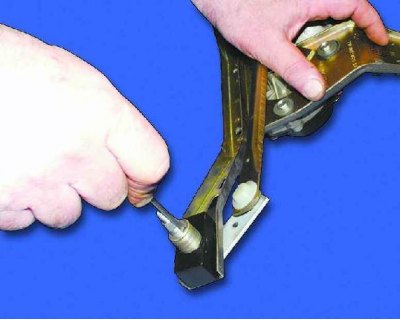

Tije ștergătoare de parbriz cu design neseparabil: 1 – manivelă; 2 - tragere scurtă; 3 – articulație tijei; 4 – rolă mecanism ștergător parbriz; 5 - tragere lungă

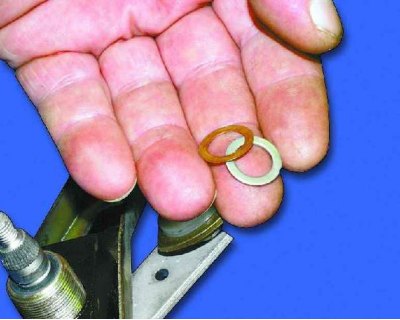

15. Scoateți inelele de reținere de la ambii arbori ștergătoare.

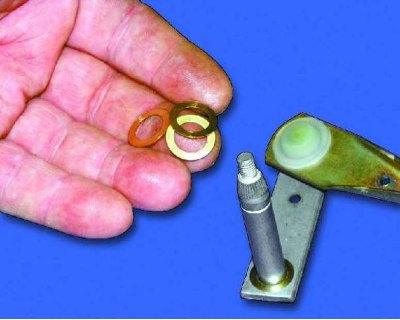

16. Scoateți șaibe de reglare de la ambii arbori ștergătoare.

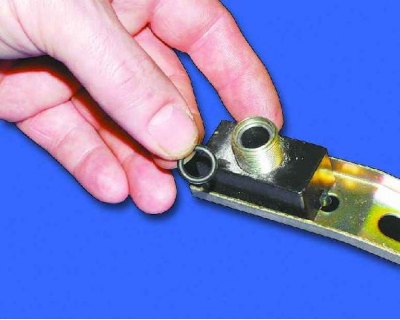

17. Scoateți tijele din suportul ștergătoarelor și scoateți șaibe de reglare de pe ambii arbori.
18. Scoateți inelele O din canelurile de pe ambele părți ale suportului.
