Да бисте проверили стање предњег дела квачила, уградите кућиште 2 (Сл. 59, 1 склопа квачила са потисном плочом 3 на уређај са међупрстеном 4 дебљине 8,3 мм. Овај уређај имитира замајац са гоњеним диском. Након што сте учврстили кућиште квачила, извршите три, отпуштајући притисак опруге од 17 кг. 1, и измерите количину хода потисне плоче. Ход одвајања од (7±0,1) мм крајева латица мора одговарати ходу диска од најмање 1,4 мм.

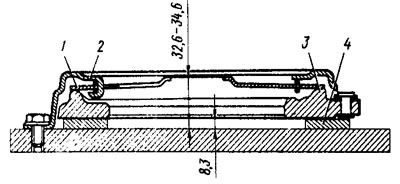

Цртање 59. Контрола квачила
Измерите растојање од основе уређаја до равни крајева латица опруге. Требало би да буде 32,6-34,6 мм за ново квачило. Током рада квачила, ова величина се повећава због хабања дискова квачила. Ако достигне 43 мм или је померање потисне плоче мање од 1,4 мм, замените склоп кућишта квачила потисном плочом.
Проверава се еластичност опруга. Повратна опруга виљушке за ослобађање мора имати дужину од: 102 мм под силом (23,5±2,4) кгф; 91 мм под силом од (12,3±1,2) кгф; 81 мм у слободном стању.
Дужина опруге актуатора за отпуштање квачила треба да буде 30,6 мм под силом од (54,9±0,6) кгф; 44 мм под силом (31,5±0,7) кгф; 62 мм у слободном стању.
Проверите стање кабла. Пре свега, уверите се да су крајеви кабла, поводац и оков добро причвршћени и да се кабл слободно креће унутар омотача. Проверавају стање омотача кабла, гумених одбојника и чаура, заштитног поклопца, окова и поводца. Ако су кабл и његови други елементи оштећени, или ако се крајеви олабаве, замените кабл новим.

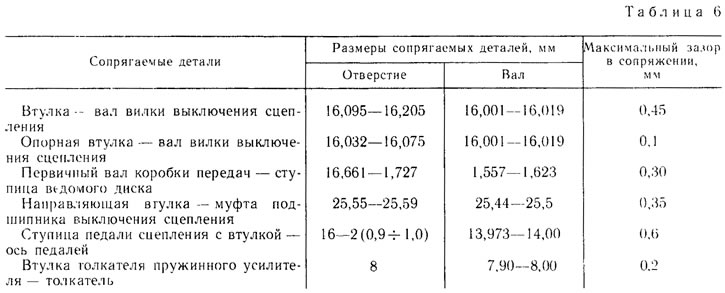

Димензије главних спојних делова и границе дозвољеног хабања током рада дате су у табели. 6.
