Поставите главу цилиндра на плочу А.60335.
Одвојите издувни и усисни разводник са карбуратором (истовремено се уклања усис врућег ваздуха).
Одвојите излазну цев расхладног плашта
Одвојите цев за одвод течности од грејача.
[Чланак је копиран са веб-сајта: VAZbook.ru]
Уклоните полуге вентила 11 (слика 2-41), ослобађајући их од опруга 12. Уклоните опруге полуге.
Цртање 2-41. Детаљи механизма вентила: 1 - вентил; 2 - потпорни прстен; 3 - водећа чаура; 4- поклопац дефлектора уља; 5 - спољна опружна подлошка; 6 - унутрашња опружна подлошка; 7 - унутрашња опруга 8 - спољна опруга; 9 - тањир пржине, 10 - крекери; 11 - полуга погона вентила; 12 - опруга полуге, 13 - вијак за подешавање; 14 - сигурносна матица за подешавање вијка; 15 - чаура за подешавање, 16 - плоча за закључавање опруге полуге
Отпустите контраматице 14, одврните завртње за подешавање 13 и чауре за подешавање 15.

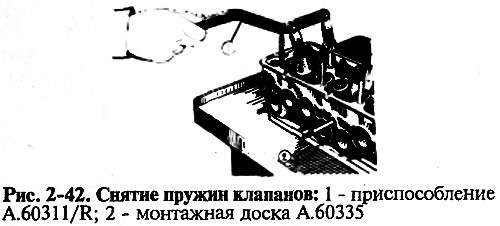

Инсталирајте уређај А.60311/R, као што је приказано на сл. 2-42, стисните опруге вентила и отпустите крекере. Уместо преносивог уређаја А.60311/R може се користити и стационарни уређај 02.7823.9505.
Уклоните опруге вентила са плочама и потпорним подлошкама. Окрените главу цилиндра и уклоните вентиле са дна.
Уклоните уљне заптивке са чаура водича.
Саставите главу цилиндра обрнутим редоследом.
Чишћење главе цилиндра
Поставите главу на постоље А.60353.
Уклоните наслаге угљеника из комора за сагоревање и са површине издувних отвора помоћу жичане четке коју покреће електрична бушилица. Очистите и прегледајте усисне отворе и прикључке за довод уља до полуга покретача вентила.
