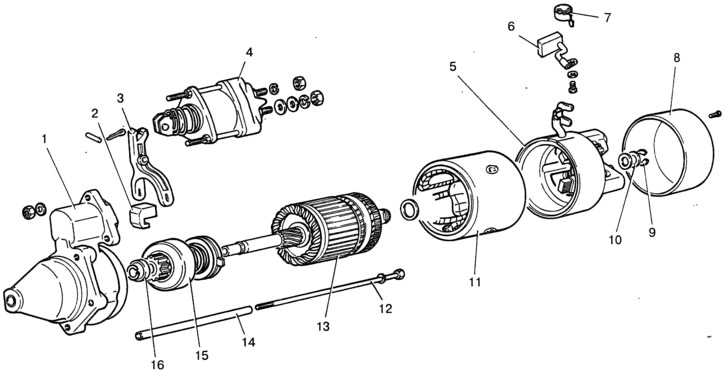

Цртање 7-16. Детаљи о стартеру:
1 - поклопац стартера на страни погона са средњим прстеном; 2 - гумени чеп; 3 - погонска полуга; 4 - вучни релеј; 5 - поклопац са стране колектора; 6 - четка; 7 - опруга четке; 8 - заштитни поклопац; 9 - потпорни прстен; 10 - подлошка за подешавање; 11 - тело; 12 - затезни вијак; 13 - сидро; 14 - изолациона цев; 15 - квачило за прелет са погонским зупчаником; 16 - ограничавајући прстен.
Одврните завртње и скините заштитни поклопац 8. Скините подлошку 9, одврните завртње 12 и одвојите кућиште 11 са поклопцем 5 од поклопца 1 помоћу анкера 13.
Отпустите завртње који причвршћују терминале намотаја статора за држаче четкица и одвојите кућиште од поклопца на страни колектора. Уклоните опруге 7 и четке 6.
Уклоните клин и уклоните полугу и анкер са погоном са поклопца, а затим одвојите ручицу од погона.
Да бисте уклонили погон са анкера, уклоните причврсни прстен испод граничног прстена 16. Погон се раставља након уклањања потпорне подлошке са главчине спојнице.
Текст је копиран са онлајн ресурса: www.vazbook.ru
Да бисте раставили вучни релеј, одврните матице завртња за вучу и одлемите терминале намотаја од утикача "50" и од врха причвршћеног за доњи контактни вијак вучног релеја.
Након растављања, издувајте делове компримованим ваздухом и обришите их сувим.
