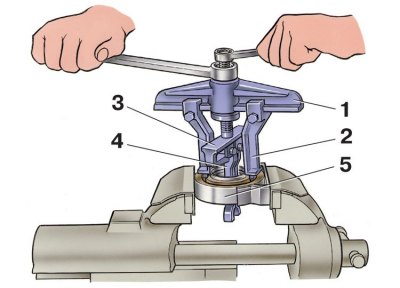

Изтискане на лагер от еластична опора
1 – лента A.40005/2; 2 – лапи A.40005/11; 3 – теглич A.40005/4; 4 – лапи; 5 – еластична опора
1. Нанесете маркировки (с боя или ядро), определяне на относителната позиция на разделените части, за да се свържат по време на сглобяването в една и съща позиция и да се поддържа балансирането на вала непроменено.

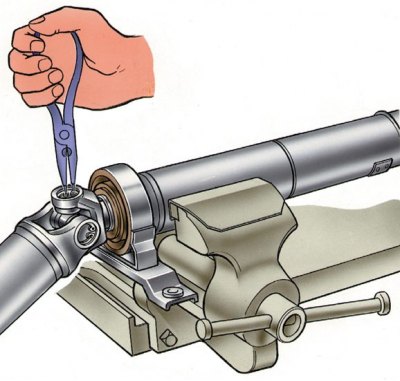

2. Поставете предния карданен вал в менгеме. Свалете задържащите пръстени.

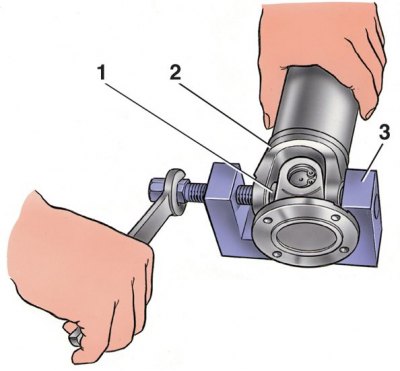

3. Натиснете корпусите на лагерите 1 от карданната вилка 2 с помощта на инструмент 3 (скоба 67.7823.9522) или удар с чук.
4. При новия дизайн на шарнирите е невъзможно да се изтласкат иглените лагери по този начин поради увеличената дебелина на шарнирната вилка.
Изтискане на корпуса на лагера
5. Монтирайте карданния вал на една от вилките на карданния шарнир върху опора 1 на пресата. Използвайки специалната втулка 2, използвайте притискащия прът, за да преместите другата вилка 3 на пантата надолу, докато спре в напречната греда 4.
6. След като завъртите вилицата на пантата с 1800, повторете горните операции, т.е. преместете другия край на вилицата надолу, докато спре в напречния елемент. При извършване на тези операции противоположният лагер на напречната греда 2 ще излезе частично от отвора на вилицата и ще бъде възможно да се монтира втулката 1 със страничен изрез в получената междина между вилицата и напречната греда.
7. Монтирайте втулка 1 върху шипа на напречната част, преместете вилицата на пантата надолу, докато лагер 2 бъде изтиснат.
8. Като използвате горните техники, натиснете другите лагери на напречната част.

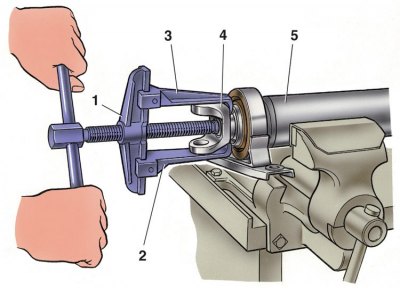

9. Разхлабете гайката, закрепваща вилицата 3 на карданния шарнир към предния вал 4. Отстранете вилицата с помощта на инструмент 1 (теглич A.40005/1/5) (2 – лостове за изтегляне).
Оригиналът може да бъде намерен на уебсайта [VAZBOOK]

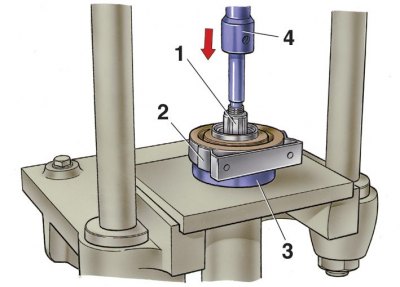

10. Под преса, с помощта на полупръстени 3, отстранете междинната опора 2 от предния вал 1 заедно с лагера и праховия дефлектор (4 - пресовач).

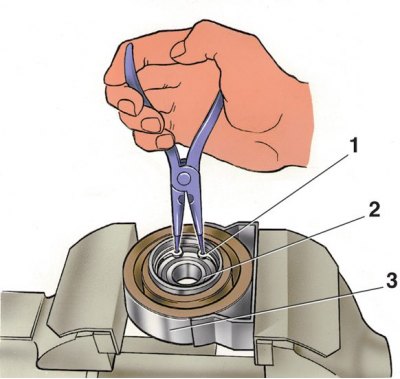

11. За да разглобите междинната опора, отстранете задържащия пръстен 1 (2 – лагер, 3 – еластична опора).
12. След това, като използвате теглич A.40005/2/4/11, натиснете лагера от опората (виж фиг. Изтискане на лагер от еластична опора).
13. Разглобете задния вал, като използвате техниките, описани по-горе.
