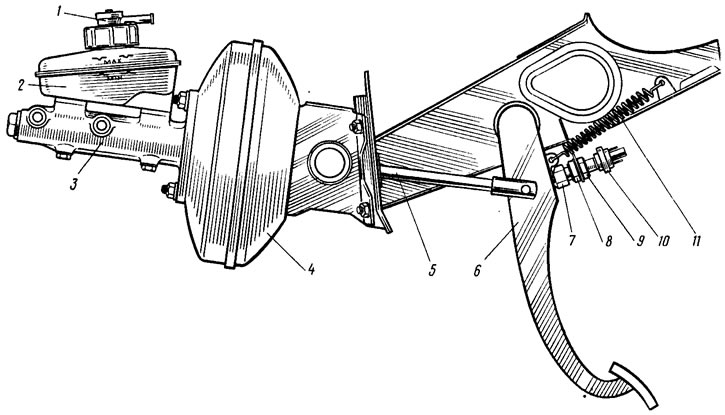

Crtež. 113. Papučica kočnice s vakuumskim pojačivačem i glavnim cilindrom: 1 - senzor alarma razine tekućine; 2 - spremnik; 3 - glavni cilindar; 4 - vakuumski pojačivač; 5 - potiskivač; 6 - papučica kočnice; 7 - odbojnik prekidača svjetla kočnice; 8, 9 - matice za pričvršćivanje svjetla kočnice; 10 - prekidač svjetla kočnice; 11 - povratna opruga pedale
Ako je prekidač svjetla kočnice preblizu papučice, neće se vratiti u prvobitni položaj. Ventil 18 (vidi sl. 105), pritiskom na tijelo 21, razdvaja šupljine A i B, a nepotpuno otpuštanje kotača događa se kada se papučica otpusti. Ako pomicanje prekidača svjetla kočnice ne eliminira nepotpuno otpuštanje kočionih mehanizama, tada odvojite glavni cilindar kočnice od vakuumskog pojačivača i provjerite izbočenje vijka za podešavanje 4 u odnosu na ravninu ugradnje prirubnice glavnog cilindra (veličina 1,25 mm). Ova veličina se postavlja tako da se kraj šipke drži posebnim ključem i priteže ili otpušta vijak 4 drugim ključem.
