Vas de expansiune (VAZ-2109)

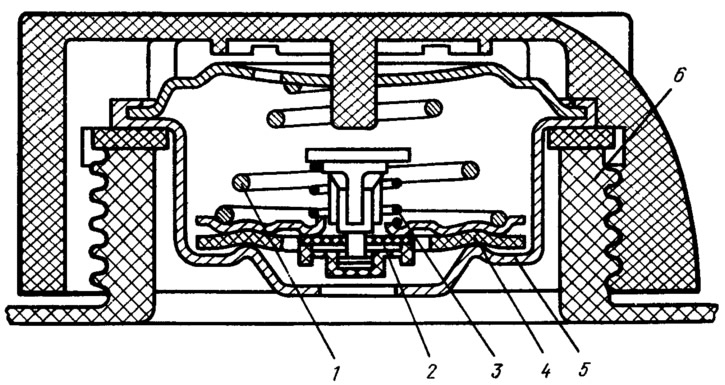

Rezervorul de expansiune este realizat din plastic translucid și este fixat cu o curea de suporturile apărătoarei de noroi din stânga a caroseriei. Conducta inferioară a vasului de expansiune este conectată la termostat printr-un furtun. Pentru a preveni formarea blocajelor de abur, conducta de ramificație superioară este conectată cu un furtun 4 (vezi fig. 31) cu o conductă de radiator situată în partea de sus a rezervorului radiatorului. Vasul de expansiune are un gât de umplere închis cu un dop de plastic (Fig. 34) cu o supapă de evacuare (abur) 4 și o supapă de intrare 2. Supapele sunt instalate în dop într-un bloc de alamă separat, neseparabil 5.



Când motorul funcționează, dacă temperatura crește brusc sau lichidul fierbe, presiunea în sistemul de răcire crește. Acest lucru crește și temperatura de fierbere, ceea ce crește puterea de căldură a radiatorului. Când presiunea din sistem crește, supapa de eliberare se deschide și vaporii sunt eliberați din rezervor în atmosferă. Presiunea de deschidere a supapei de evacuare nu este mai mică de 1,1 kgf/cm².

Când lichidul se răcește sau se scurge, presiunea din sistem scade și aerul atmosferic este aspirat prin supapa de admisie. Excesul de presiune la începutul deschiderii supapei de admisie este de 0,03...0,13 kgf/cm². Pentru a goli complet lichidul din sistem, dopul vasului de expansiune trebuie scos.
