Scoatem ștergătorul de parbriz pentru a înlocui motorreductorul sau părțile deformate ale manetei de antrenare.

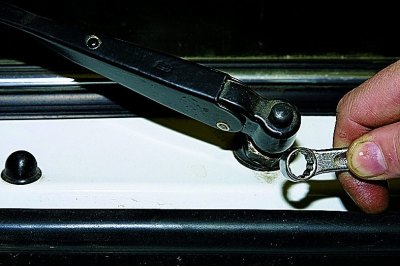

Pentru a scoate hamul..

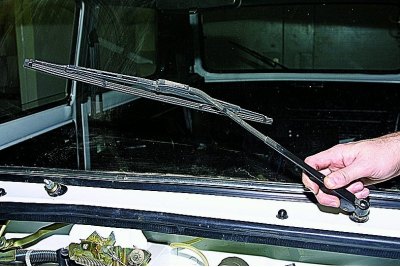

... cheia «pe 10» deșurubați piulița de fixare a acesteia.
Scuturați, scoateți lesa.

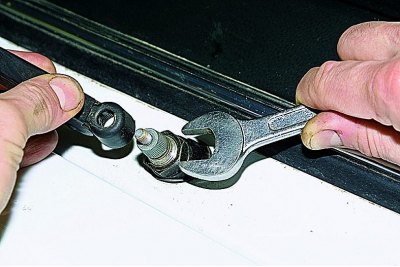

Dacă lesa se desprinde strâns..
... poți folosi cheia «la 17», acționând ca un extractor de furci.
Pentru a îndepărta ștergătorul de parbriz, scoateți ambele lese.

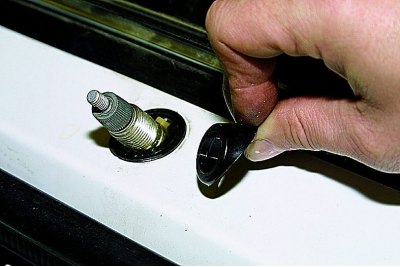

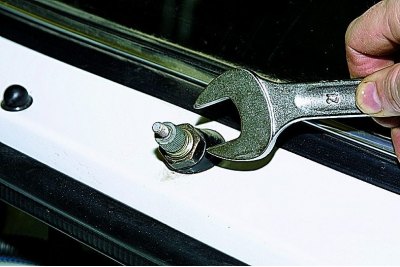

cheie «la 21» deșurubați piulița care fixează bucșa pârghiei de corp.

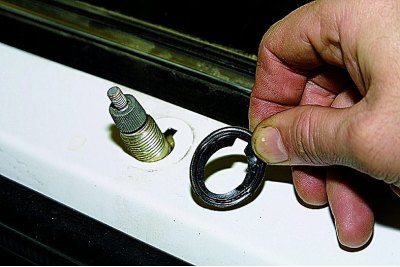

Scoatem egalizatorul..
...si o garnitura de cauciuc.
În mod similar, eliberăm manșonul celeilalte pârghii.

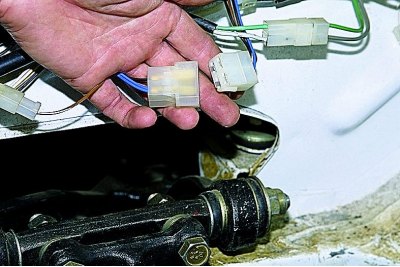

In compartimentul motorului..

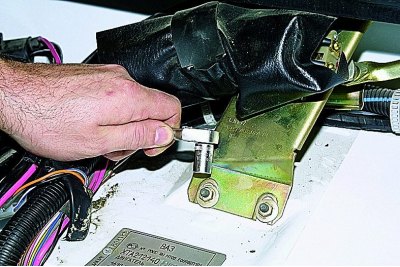

... deconectați blocul motorreductor.
cap «pe 10» deșurubați cele două piulițe care fixează suportul de curățare pe corp.

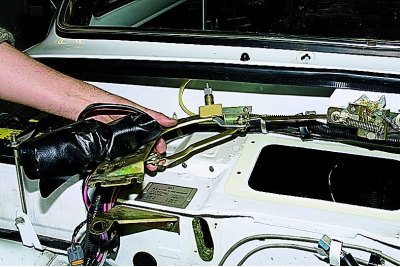

Coborâm aparatul de curățat pentru a scoate bucșele din găurile din corp, în timp ce scoatem suportul de pe știfturi..
... și aducem ansamblul ștergătoarelor de parbriz în partea tribord a mașinii de sub suportul de blocare a capotei (pentru claritate, cutia de admisie a aerului este scoasă).

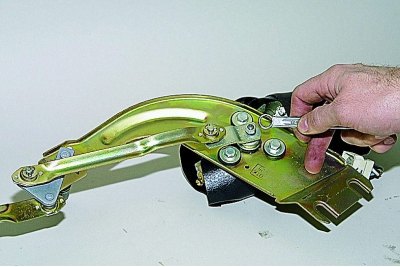

Pentru a scoate motorreductorul de pe suportul ștergătoarelor de parbriz..

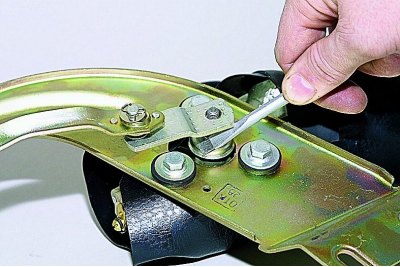

... cheia «pe 10» deșurubați piulița care fixează manivela de arborele motorreductorului..

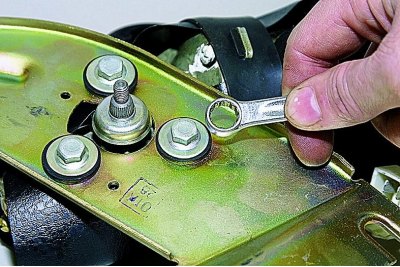

... și, trăgând cu o șurubelniță, scoateți manivela.

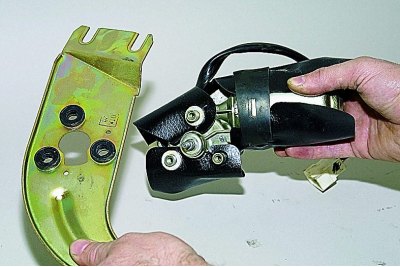

cheie «pe 10» deșurubați cele trei șuruburi care fixează motorreductorul de suport..
... și deconectați suportul și motorreductorul.
Asamblam curățătorul de parbriz în ordine inversă.

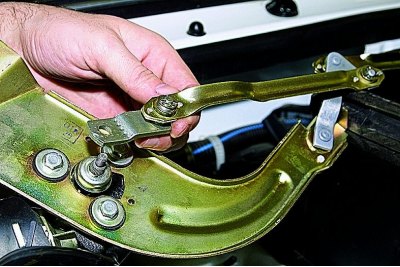

Atenţie! După ce am atașat motorreductorul la suport, conectăm blocul motorreductor la cablajul vehiculului și îl pornim pentru scurt timp. Oprim motorreductorul cu pârghia comutatorului coloanei de direcție și așteptăm până când arborele motorreductorului se oprește. Acum, pe arborele, care s-a oprit în această poziție,..
... punem manivela astfel incat sa fie paralela cu maneta mecanismului de curatat.
